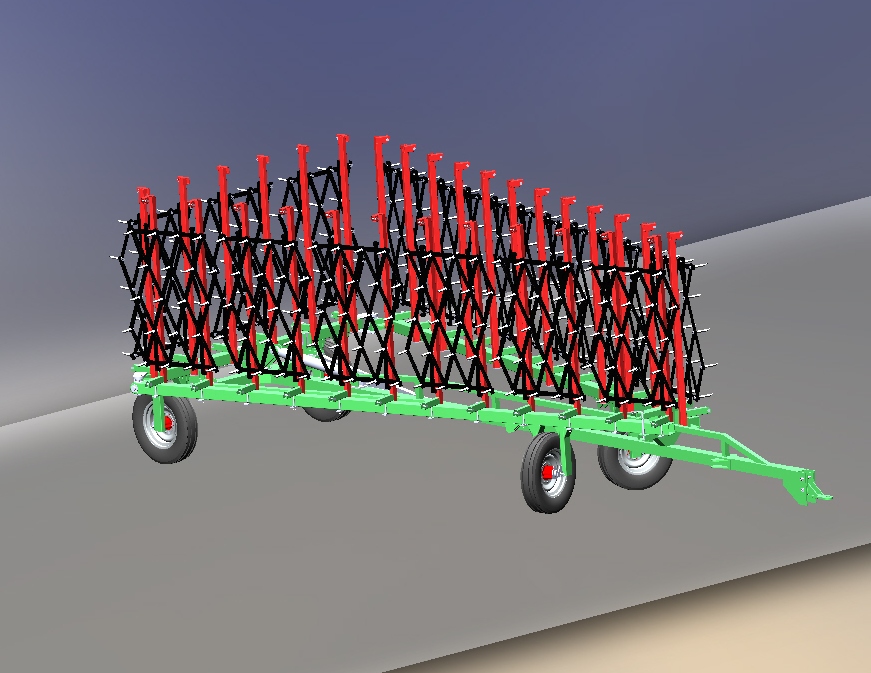

3D Сцепка гидрофицированная СПГ-15

Сцепка прицепная гидрофицированная СПГ-15-2 предназначена для работы с прицепными зубовыми боронами БЗСС-1,0, БЗТС-1 установленными в два ряда или секциями тяжелых зубопружинных борон. Сцепка обеспечивает захват 15 м. Бороновальные агрегаты на базе сцепки СПГ-15-2 применяются для ранневесеннего закрытия влаги, повторного боронования, а также боронования паров.
Характерной особенностью сцепки СПГ-15-2 является возможность быстрого поднятия борон с помощью гидравлики, что улучшает условия очистки, исключает поломки и деформацию поводков борон на поворотах.
Сцепка легко перестраивается в транспортное положение, при этом ширина агрегата составляет 4,2 м, что обеспечивает хорошую проходимость по узким дорогам.

Состав: 3D Сборка, чертежи Язык документа

Софт: SolidWorks 2014

Файлы:
БЗП-15\БЗП 15 в сборе.SLDASM
БЗП-15\Болт.SLDPRT
БЗП-15\Борона зубовая в сборе.SLDASM
БЗП-15\Вилка.SLDPRT
БЗП-15\Втулка.SLDPRT
БЗП-15\Грунт.SLDPRT
БЗП-15\Диск.SLDPRT
БЗП-15\Дышло.SLDPRT
БЗП-15\Зуб бороны.SLDPRT
БЗП-15\Колесо тележки в сборе.SLDASM
БЗП-15\Копус ступицы.SLDPRT
БЗП-15\Коромысло.SLDPRT
БЗП-15\Корпус гидроцилиндра.SLDPRT
БЗП-15\Кронштейн гидроцилиндра.SLDPRT
БЗП-15\Кронштейн поворотный.SLDPRT
БЗП-15\Кронштейн строп.SLDPRT
БЗП-15\Крышка гидроцилиндра.SLDPRT
БЗП-15\Крышка ступицы.sldprt
БЗП-15\Маслёнка.SLDPRT
БЗП-15\Навес.SLDPRT
БЗП-15\Обод.SLDPRT
БЗП-15\Опора колеса.SLDPRT
БЗП-15\Ось.SLDPRT
БЗП-15\Петля соединительная с отверстием.SLDPRT
БЗП-15\Петля соединительная.SLDPRT
БЗП-15\Пластина длинная.SLDPRT
БЗП-15\Пластина короткая.SLDPRT
БЗП-15\Пластина усиливающая 1.sldprt
БЗП-15\Пластина усиливающая 2.sldprt
БЗП-15\Поперечина.SLDPRT
БЗП-15\Поршень гидроцилиндра.SLDPRT
БЗП-15\Прокладка.SLDPRT
БЗП-15\Проушина.SLDPRT
БЗП-15\Ребро жёсткости 100х100.SLDPRT
БЗП-15\Ребро жёсткости 100х50.SLDPRT
БЗП-15\Сектор.SLDPRT
БЗП-15\Секция боковая.SLDPRT
БЗП-15\Секция средняя в сборе.SLDASM
БЗП-15\Секция средняя.SLDPRT
БЗП-15\Фаркоп.SLDPRT
БЗП-15\Шарнир.SLDPRT
БЗП-15\Швеллер длинный.SLDPRT
БЗП-15\Швеллер короткий.SLDPRT
БЗП-15\Швеллер средний.SLDPRT
БЗП-15\Шина 6,5x16.SLDPRT
БЗП-15\Шкворень.SLDPRT
БЗП-15\Шток гидроцилиндра.SLDPRT
БЗП-15
