Модернизация пахотного агрегата плуга ПН-4-35/40
Белорусский государственный аграрна технический университет
Кафедра «Моделирование и проектирование»
Курсовой проект по дисциплине «Проектирование сельскохозяйственной техники»
На тему «Модернизация пахотного агрегата плуга ПН-4-35/40»
Минск 2022
Модернизация пахотного агрегата плуга ПН-4-35/40
Исходные данные плуга ПН-4-35/40:
1. Производительность, га/ч - до 1,4
2. Рабочая скорость, км/ч - до 10
3. Глубина обработки, см - до 30
4. Ширина захвата, м - 1,4
5. Транспортная скорость, км/ч - 15
6. Количество рабочих органов, шт - 4
7. Масса машины, кг - 750
Модернизация в курсовом проекте позволяет увеличить ширину захвата с 1,4м до 1,6м. Все материалы и расчёты приложены в пояснительной записки.
СОДЕРЖАНИЕ
Введение 4
1. Анализ условий эксплуатации пахотного агрегата плуг ПН-4-35/40 5
1.1 Природно-климатические условия эксплуатации 5
1.2 Агротехнические требования к использованию пахотного агрегата плуга
ПН-4-35/40 5
1.3 Свойства материла, взаимодействующего с рабочими органами
модернизируемого пахотного агрегата плуг ПН-4-35/40 7
2. Анализ конструкции пахотного агрегата ПН-4-35/40 9
2.1 Устройство и технологический процесс работы 9
2.2 Анализ конструкций и рабочих органов машин аналогов 13
2.3 Патентное исследование почвообрабатывающих орудий 19
2.4 Обоснование конструкций рабочих органов плуга ПН-4-35/40 21
3. Расчеты рабочих элементов плуга 26
3.1 Расчет прочностной стяжки винтовой 26
3.2 Расчет на изгиб коромысла и рычага 27
3.3 Расчет на растяжение тяги 28
3.4 Расчет на растяжение шарнирной тяги 28
3.5 Расчет поводок на сжатие 29
3.6 Расчет оси и шарниры на срез 29
Заключение. 31
Список использованных источников. 31
Спецификации

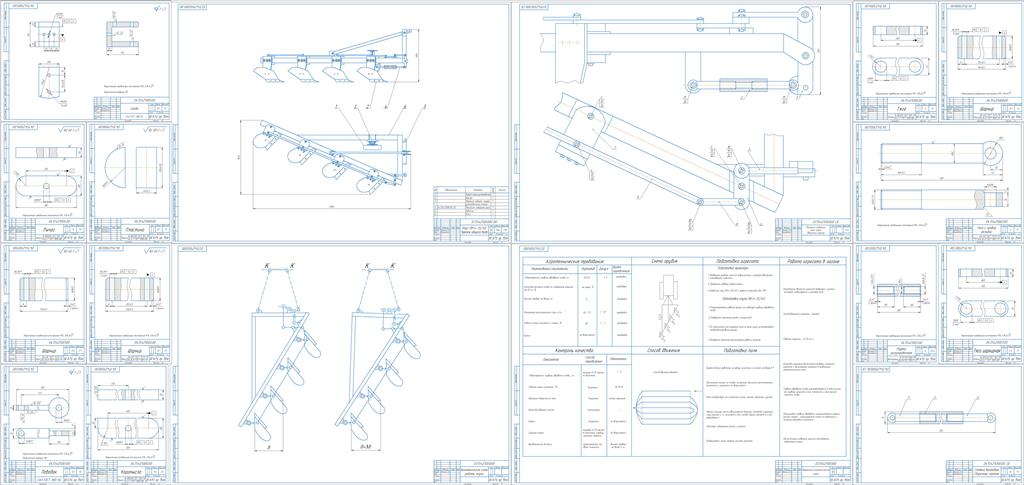

Состав: Перечень чертежей: Чертеж общего вида плуга ПН-4-35/40 с изменяемой шириной захвата (формат А1) Предлагается плуг с изменяемой шириной захвата обеспечивающий более высокую производительность и оптимальный расход топлива. Кинематическая схема работы плуга (формат А1) Операционная технологическая карта применения плуга (формат А1) Сборочный чертеж механизма поворота рамы плуга (формат А1) Тяга с правой резьбой в сборе (формат А3) Стяжка винтовая. Сборочный чертеж (формат А3) Деталь – шарнир (формат А4) Деталировка тяга (формат А4) Тяга шарнирная – деталь (формат А4) Рабочий чертеж муфты регулировочной (формат А4) Деталь поводок из Ст3 (формат А4) Коромысло – детали (формат А4) Рабочий чертеж скобы (формат А3) Рычаг – деталь (формат А4) Деталировка конструкции – пластина (формат А4) Шарнир – деталь (формат А4) Шарнир – чертеж детали (формат А4), Спецификация – 4 листа. , ПЗ
Софт: КОМПАС-3D 20
