Анализ процесса работы рабочих органов зерноуборочного комбайна

«ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ АГРОИНЖЕНЕРИИ ФГБОУ ВО ЮЖНО-УРАЛЬСКИЙ ГАУ
Факультет инженерно-технологический
Кафедра деталей машин
Анализ процесса работы рабочих органов зерноуборочного комбайна
КУРСОВОЙ ПРОЕКТ
Челябинск 2017

Исходные данные:
Число оборотов карданного вала в 1 мин., n0 520
Передаточное число от карданного вала к валу кривошипа, i 1,45
Шаг сегмента t, мм 76,2
Шаг пальцев t0, мм 76,2
Отношение хода ножа к шагу сегментов 1
Ширина переднего основания сегмента b, мм 15
Ширина сегментов на линии опорных выступов а, мм 60
Скорость движения машины v, м/с 1,2
Рабочая высота сегментов (от линии опорных выступов) c, мм 40
Ширина пальцевой пластинки на линии опорных выступов а1, мм 32
Ширина пальцевой пластинки на линии переднего основания сегментов b1, мм 23
Высота среза Н, см 5

Содержание
ВВЕДЕНИЕ 4
1 ИЗУЧЕНИЕ ПРОЦЕССА РАБОТЫ СЕГМЕНТА РЕЖУЩЕГО АППАРАТА 5
2 ИЗУЧЕНИЕ ПРОЦЕССА РАБОТЫ МОТОВИЛА 14
3 ИЗУЧЕНИЕ ПРОЦЕССА ПЕРЕМЕЩЕНИЯ ВОРОХА НА КЛАВИШНОМ СОЛОМОТРЯСЕ 21
ЗАКЛЮЧЕНИЕ 26
СПИСОК ЛИТЕРАТУРЫ 27

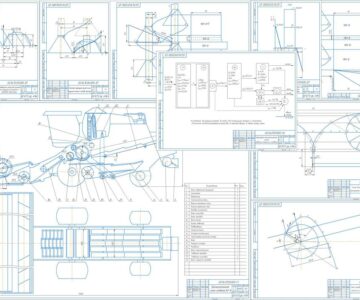

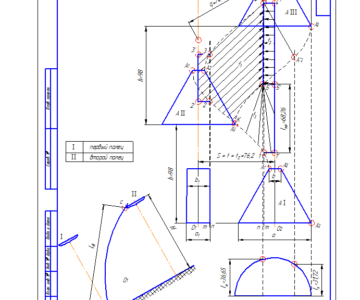

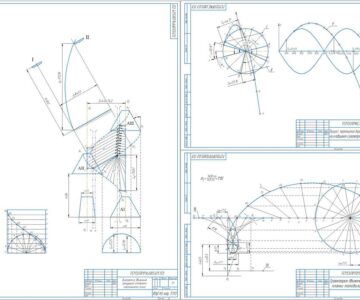

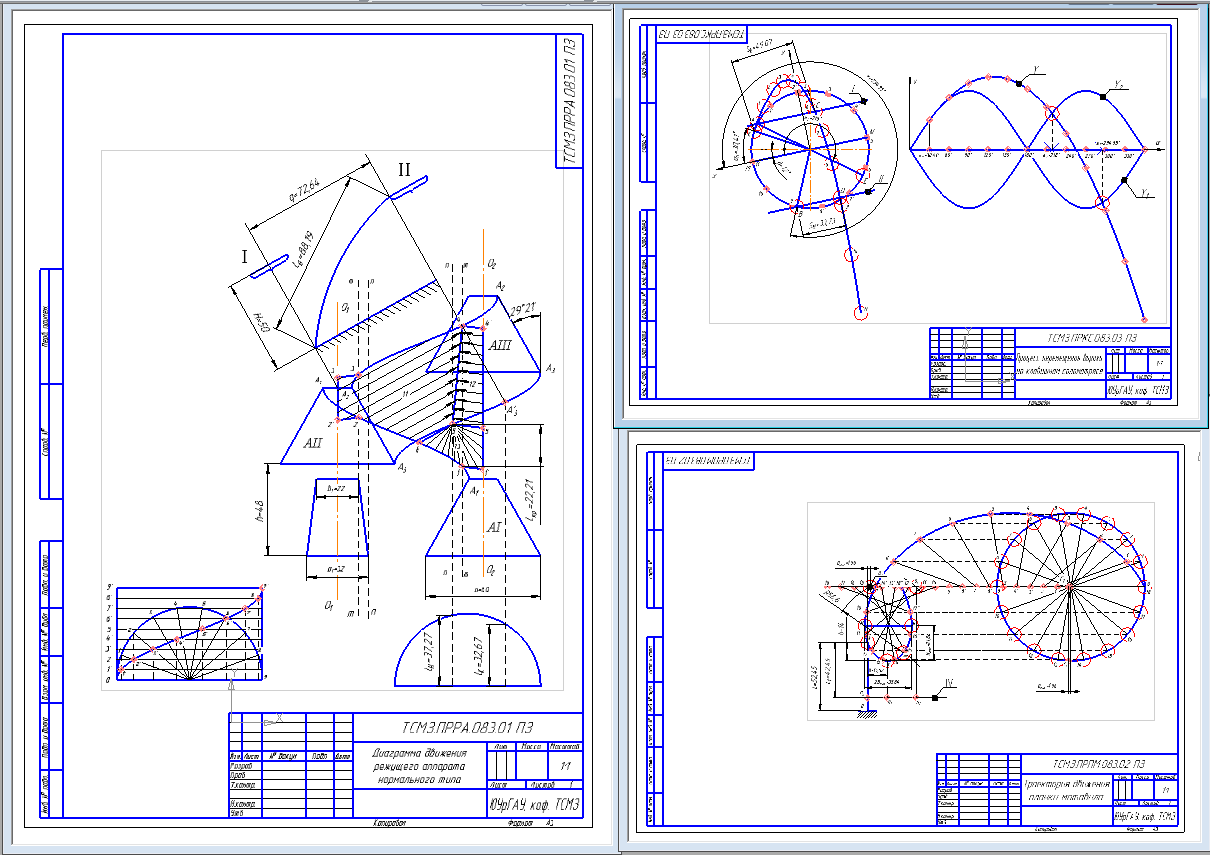

Состав: Диаграмма движения режущего аппарата нормального типа, Траектория движения планки мотовила, Процесс перемещения вороха на клавишном соломотрясе, ПЗ Язык документа

Софт: КОМПАС-3D 16,1,5

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Анализ процесса работы рабочих органов зерноуборочного комбайна

83\desktop.ini
83\Листы\83 Чертеж 1.cdw
83\Листы\83 Чертеж 1.cdw.bak
83\Листы\83 Чертеж 2.cdw
83\Листы\83 Чертеж 2.cdw.bak
83\Листы\83 Чертеж 3.cdw
83\Листы\83 Чертеж 3.cdw.bak
83\Листы\desktop.ini
83\ПЗ 83.docx
83\Листы
83
