Анализ технологического и рабочего процесса КосилкиКРН-2,1 с обоснованием регулируемых параметров для обеспечения качественной работы и модернизацией ротора

Беларуская Государственная сельскохозяйственная академия
Кафедра сельскохозяйственных машин
Курсовой прект по дисциплине "Сельскохозяйственные машины"
На тему: "Анализ технологического и рабочего процесса КосилкиКРН-2,1 с обоснованием регулируемых параметров для обеспечения качественной работы и модернизацией ротора."
Горки 2017

Исходные данные: Косилка роторная навесная, Рабочая ширина захвата 2,1 м.
Техническая характеристика косилки КРН 2,1
Тип устройства - навесное
Тип тягового трактора - ЛТЗ-55, МТЗ-82, МТЗ-80
Тяговой класс - 0,9 или 1,4
Скорость вращения хвостикова ВОМ - 540 об/мин
Захват - 2,1 м
Высота среза (минимум) - 4 см
Высота среза (установочная) - 6-8 см
Число роторов - 4 шт.
Производительность - 11700-29000 м2/ч
Рабочая скорость (максимум) - 15 км/час
Транспортная скорость (максимум) - 30 км/ч
Колея - 1,4-1,5 м
Просвет (минимум) - 0,28 м
Вес (общий) - 0,535 т
Высота (транспортная, с МТЗ-80) - 2,67 м
Высота (рабочая) - 1,38 м
Ширина (транспортная, с МТЗ-80) - 2,35 м
Ширина (рабочая) - 2,09 м
Длина (рабочая) - 3,55 м
Длина (транспортная, с МТЗ-80) - 4,91 м

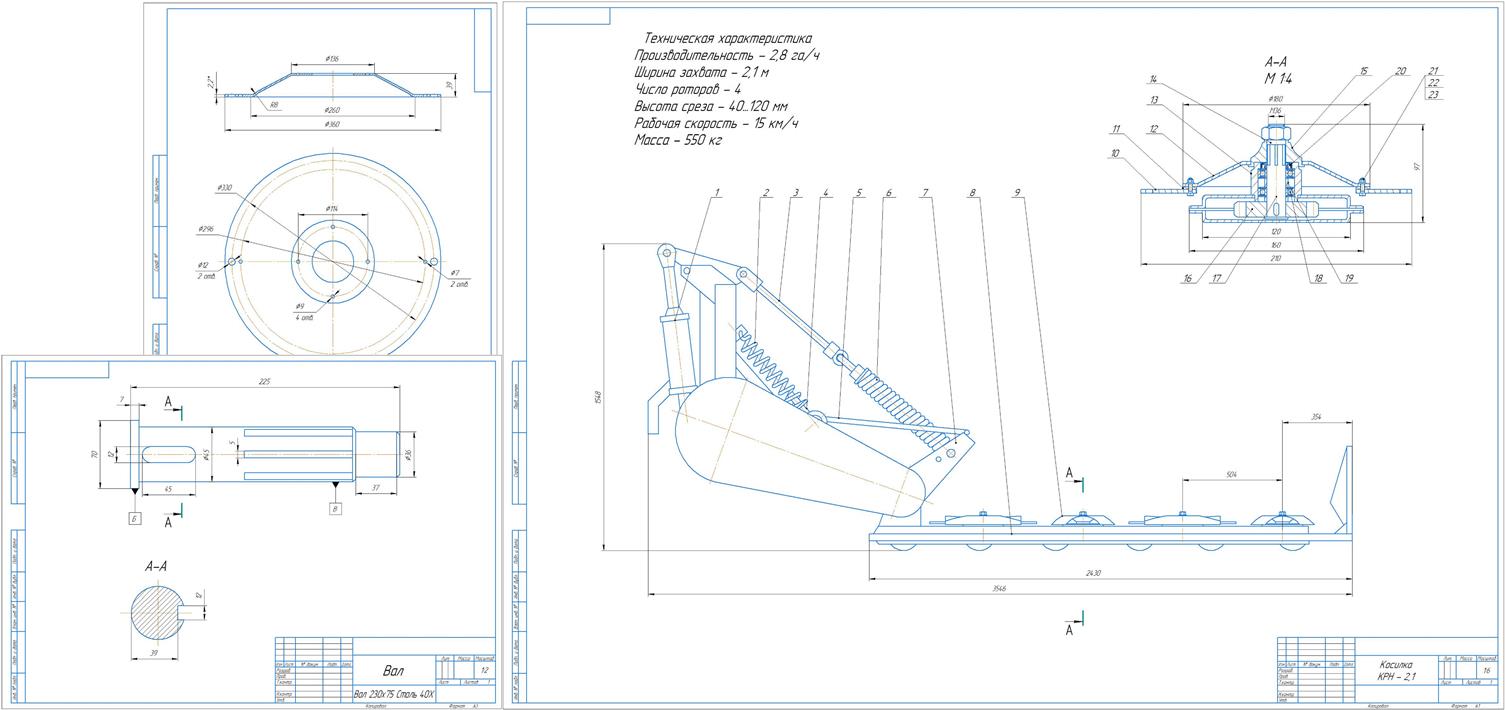

Состав: Пояснительная записка (ПЗ), Сборочный чертёж (СБ), деталировка, спецификация Язык документа

Софт: КОМПАС-3D 13SP2

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Анализ технологического и рабочего процесса КосилкиКРН-2,1 с обоснованием регулируемых параметров для обеспечения качественной работы и модернизацией ротора

КРН-2,1\Вал.cdw
КРН-2,1\Задание.doc
КРН-2,1\Косилка КРН - 2,1.spw
КРН-2,1\КРН-2,1.cdw
КРН-2,1\крн-2.1.doc
КРН-2,1\Тарелка.cdw
КРН-2,1
