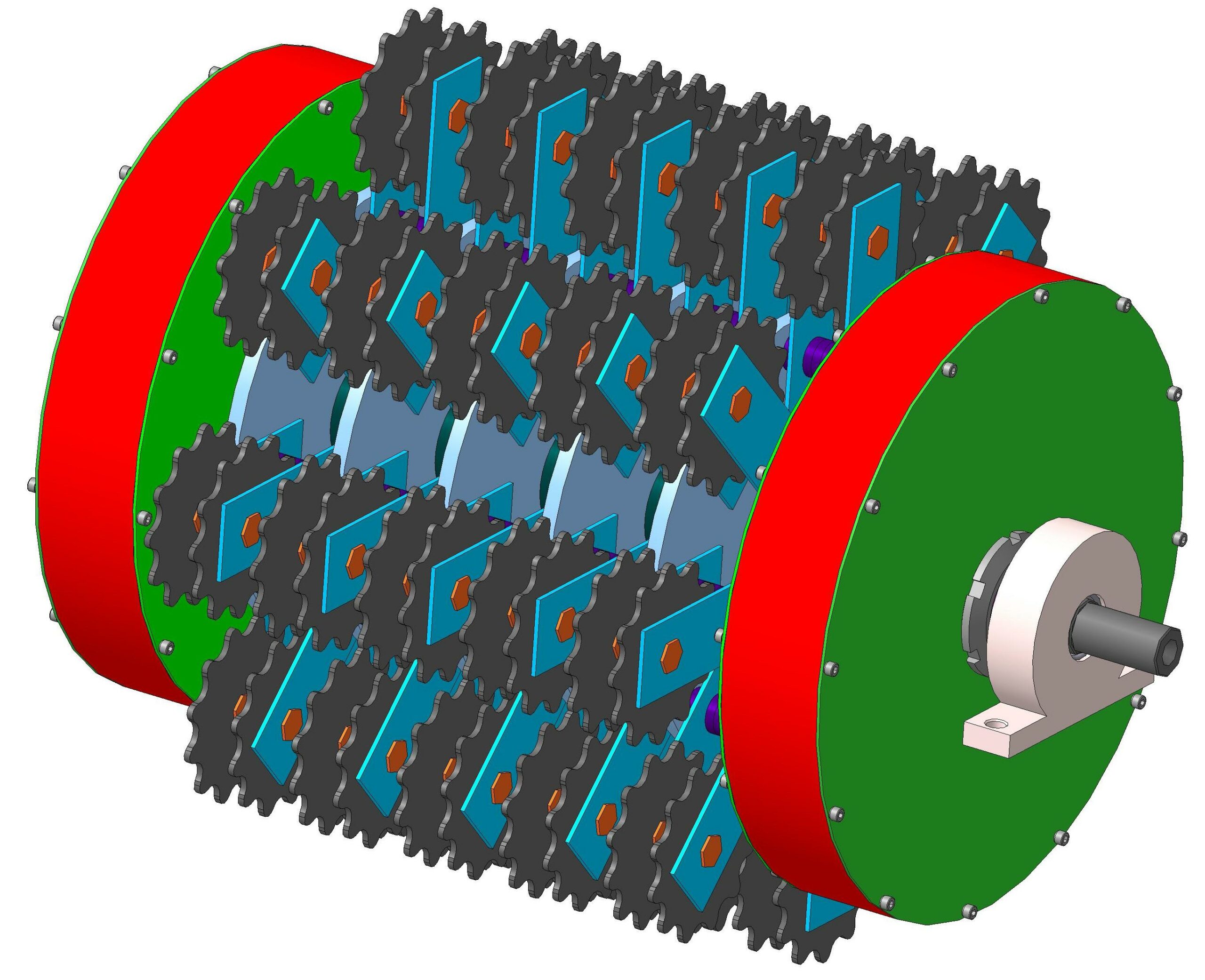

Барабан дробилки кормов с автобалансиром

Барабан оснащен автоматическими балансирами и дисковыми измельчающими элементами. Автобалансиры позволяют продлить срок службы подшипниковых узлов ввиду снижения нагрузок на подшипники на дорезонансных частотах вращения в 5…25 раз и на резонансных частотах вращения в 200…250 раз. Дисковые измельчающие элементы молотков дробильного барабана крепятся к молоткам с возможностью вращения вокруг своей оси. При вращении ротора дисковые элементы начинают вращаться за счет сил трения, возникающих в рабочей зоне измельчающей камеры, что создает дополнительные зоны измельчения вокруг дисковых элементов и способствует их равномерному изнашиванию.

Состав: Сборка 3D, детали взяты в модель Язык документа

Софт: КОМПАС-3D 16.2

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Барабан дробилки кормов с автобалансиром

Барабан в сборе.a3d
