Борона Kverneland Visio 200

767

400

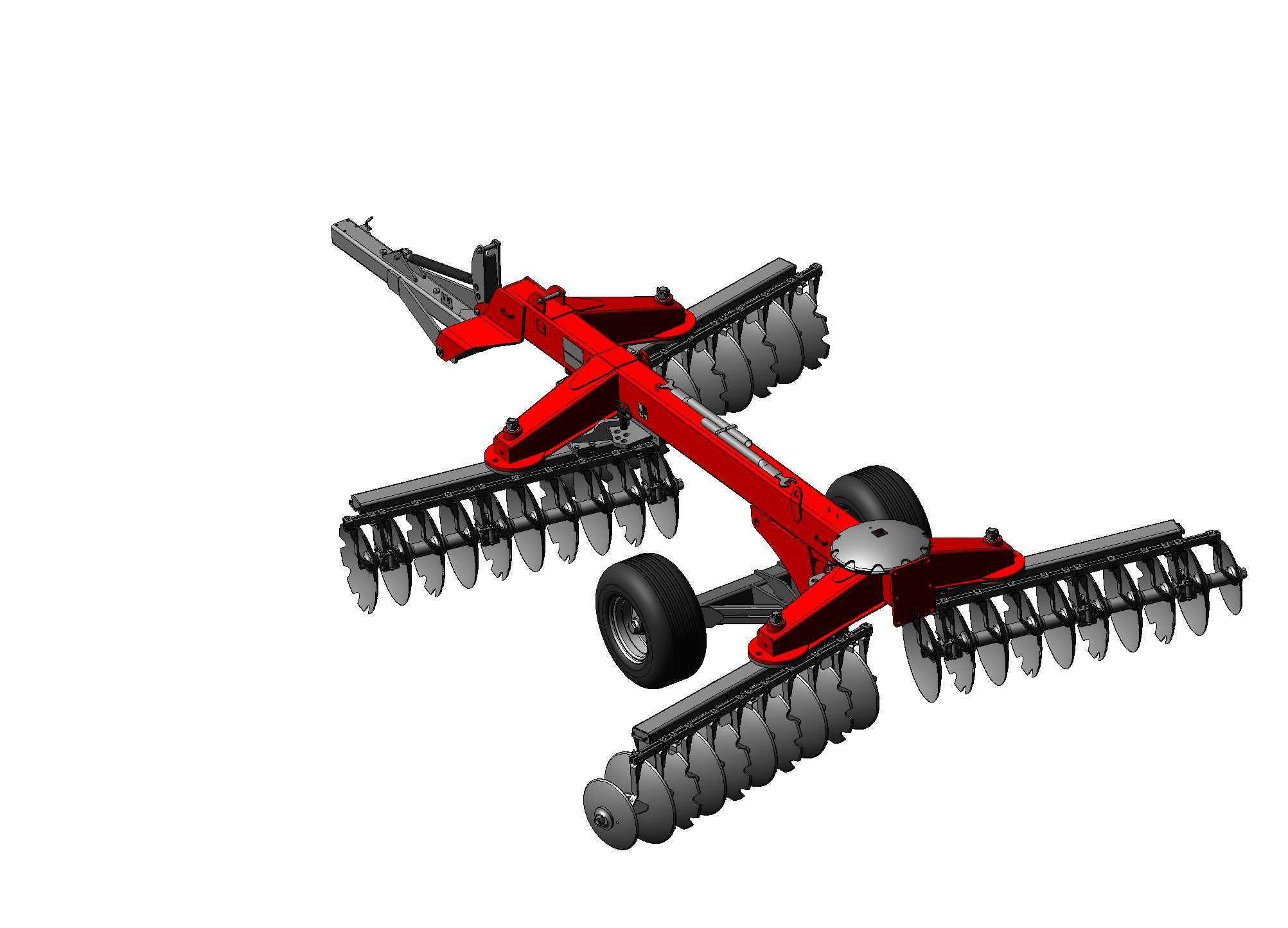

Габаритная модель бороны Kverneland Visio 200
Предназначена для рыхления и подготовки почвы под посев, уничтожения сорняков и измельчения поживных остатков, для предпосевной подготовки почвы без предварительной вспашки и обработки почвы после уборки толстостебельных пропашных культур.

Рабочая ширина 5.85 м
Диаметр диска 660 мм
Станд. колеса 400/60x15,5
Транспортная ширина -
вес 4.94 т
устройстваZD
Количество дисков 50

3D Модели kverneland visio Борона дисковая дискатор

Еще чертежи и проекты по этой теме:

600

Борона дисковая для МТЗ 82 2500мм

150

Борона дисковая на рабочих органах Lemken

200

Борона дисковая прицепная БДП-3,5х2

150

Борона дисковая АБД 2,6

800

Бороны дисковые

300

Борона дисковая комбинированная

Комментарии 2

Подобие_конструктора

15.09.2019 в 16:57

Добрый, есть катки, стойка собственной разработки

Gammp23

27.09.2018 в 20:26

Добрый день есть ли еще какие модели по сельхозтехнике ?

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Дата

26.09.2018

Язык

Русский

Состав

3D модель, каждая деталь с деревом построения

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Kverneland Visio_200
- КВ 02.040 - Секция задняя левая
  - КВ 02.040 - Секция задняя левая.a3d
- КВ 02.030 - Секция задняя правая
  - КВ 02.030 - Секция задняя правая.a3d
  - КВ 02.070 Рама задняя правая
    - КВ 02.070 - Рама задняя правая.a3d
    - КВ 02.802 - Труба.m3d
  - КВ 03.010-01 - Батарея дисков задняя
    - КВ 03.010-01 - Батарея дисков задняя.a3d
- КВ 00.210 - Фиксатор
  - КВ 00.220 - Фиксатор
    - КВ 00.220 - Фиксатор.a3d
    - КВ 00.221 - Палец.m3d
    - КВ 00.222 - Ручка.m3d
  - КВ 00.211 - Кольцо.m3d
  - КВ 00.210 - Фиксатор.a3d
- КВ 00.170 - Рычаг
  - КВ 00.073 - Ребро.m3d
  - КВ 00.170 - Рычаг.a3d
  - КВ 00.416 - Щека.m3d
  - КВ 00.171 - Втулка.m3d
  - КВ 00.174 - Втулка.m3d
  - КВ 00.172 - Втулка.m3d
- КВ 00.611 - Гайка.m3d
- КВ 00.623 - Ось.m3d
- Кв 00.625 - Ось.m3d
- КВ 00.000 Борона Kverneland Visio 200.png
- КВ 00.607 - Гайка М39х2.m3d
- КВ 00.004 - Табличка.m3d
- КВ 00.130 - Ось
  - КВ 00.130 - Ось.a3d
  - КВ 00.412 - Шайба.m3d
  - КВ 00.612 - Ось.m3d
- КВ 00.418 - Шайба.m3d
- КВ 00.003 - Указатель углов атаки.m3d
- БДТ 00.611 - Ручка.m3d
- КВ 00.609 - Вал.m3d
- КВ 00.140 - Ось
  - КВ 00.140 - Ось.a3d
  - КВ 00.468 - Шайба.m3d
  - КВ 00.605 - Ось.m3d
- КВ 00.422 - Прижим.m3d
- КВ 00.005 - Табличка.m3d
- КВ 00.100 - Винт регулировочный
  - КВ 00.185 - Винт
    - КВ 00.185 - Винт М42х3.a3d
    - КВ 00.103 - Проушина.m3d
    - КВ 00.104 - Винт М42х3.m3d
  - КВ 00.100 - Винт регулировочный.a3d
  - КВ 00.106 - Втулка.m3d
  - КВ 00.105 - Гайка стопорная.m3d
  - КВ 00.180 - Корпус
    - КВ 00.101 - Труба.m3d
    - КВ 00.180 - Корпус.a3d
    - КВ 00.102 - Гайка.m3d
- КВ 00.000 Борона Kverneland Visio 200.a3d
- VISIO_RF28589B_RU_OPM-2011.PDF
- КВ 05.000 - Колеса ходовые
  - диск.JPG
  - КВ 05.401 - Колпак ступицы.m3d
  - покрышка.JPG
  - КВ 05.010 - Рамка ходовых колес
    - КВ 05.409 - Ребро.m3d
    - КВ 05.010 - Рамка ходовых колес.a3d
    - КВ 05.801 - Труба.m3d
    - КВ 05.805 - Втулка.m3d
    - КВ 05.406 - Пластина внутренняя.m3d
    - КВ 05.804 - Упорная труба.m3d
    - КВ 05.405 - Пластина.m3d
    - КВ 05.407 - Заглушка.m3d
    - КВ 05.602 - Ось ходовая.m3d
    - КВ 05.803 - Втулка.m3d
    - КВ 05.802 - Распорная труба.m3d
  - КВ 05.101 - Ступица.m3d
  - КВ 05.000 - Колеса ходовые.a3d
  - ППР 05.446 - Обод.m3d
  - Шина.m3d
  - колесо.JPG
  - ступица.png
- КВ 00.626 - Ось.m3d
- БДТ 20.802 - Удлиннитель.m3d
- КВ 00.060 - Прицепное устройство
  - КВ 00.060 - Прицепное устройство.a3d
  - КВ 00.802 - Балка.m3d
  - КВ 00.618 - Шайба.m3d
  - КВ 00.803 - Балка поперечная.m3d
  - КВ 00.406 - Накладка.m3d
  - КВ 00.407 - Кронештеин.m3d
  - КВ 00.414 - Кронштеин.m3d
  - КВ 00.408 - Накладка.m3d
  - КВ 00.415 - Заглушка.m3d
  - ППР 00.607 - Ушко.m3d
  - БДТ 04.409 - Ухо.m3d
  - КВ 00.804 - Труба.m3d
- КВ 00.619 - Палец.m3d
- КВ 01.010 Рама
  - КВ 01.422 - Косынка.m3d
  - КВ 01.025 - Накладка.m3d
  - КВ 01.020 - Рукав.a3d
  - КВ 01.033 - Ребро.m3d
  - КВ 01.010 - Рама.a3d
  - КВ 01.037 - Втулка.m3d
  - КВ 01.403 - Пластина.m3d
  - КВ 01.031 - Пластина.m3d
  - КВ 01.419 - Распорка.m3d
  - КВ 01.081 - Проушина.m3d
  - КВ 01.082 - Втулка.m3d
  - КВ 01.429 - Косынка.m3d
  - КВ 01.807 - Труба.m3d
  - КВ 01.080 - Ухо.a3d
  - КВ 01.021 - Рычаг.m3d
  - КВ 01.036 - Втулка распорная.m3d
  - КВ 01.035 - Втулка.m3d
  - КВ 01.030 - Кронштеин.a3d
  - КВ 01.423 - Ухо.m3d
  - КВ 01.428 - Заглушка.m3d
  - КВ 01.061 - Кронштеин.m3d
  - БДТ 01.413 - Кронштейн.m3d
  - КВ 01.408 - Накладка.m3d
  - КВ 01.022 - Корпус.m3d
  - КВ 01.023 - Втулка.m3d
  - КВ 01.032 - Корпус.m3d
  - КВ 01.062 - Втулка.m3d
  - КВ 01.431 - Распорка.m3d
  - КВ 01.801 - Брус.m3d
  - КВ 01.413 - Накладка.m3d
  - КВ 01.603 - Бонка.m3d
  - КВ 01.421 - Пластина.m3d
  - КВ 01.418 - Пластина.m3d
  - КВ 01.024 - Диск.m3d
  - КВ 01.034 - Ребро.m3d
  - КВ 01.409 - Накладка.m3d
  - Л-801.406 - Пластина.m3d
  - КВ 01.417 - Распорка.m3d
  - КВ 01.026 - Заглушка.m3d
  - Л-114.10.452 - Хомут.m3d
  - КВ 01.060 - Кронштеин левый.a3d
- КВ 00.002 - Указатель углов атаки.m3d
- desktop.ini
- КВ 02.020 - Секция передняя левая
  - КВ 02.020 - Секция передняя левая.a3d
  - КВ 03.050 - Чистик
    - КВ 03.050 - Чистик.a3d
    - КВ 03.426 - Чистик.m3d
    - КВ 03.060 - Крепление чистика
      - КВ 03.060 - Крепление чистика.a3d
      - КВ 03.427 - Пластина.m3d
      - КВ 03.428 - Косынка.m3d
      - КВ 03.502 - Шайба упорная.m3d
  - КВ 03.010 - Батарея дисков передняя
    - КВ 03.404 - Шайба.m3d
    - КВ 03.010 - Батарея дисков передняя.a3d
    - КВ 03.401 (020551139) - Диск.m3d
    - КВ 03.020АСБ (50_0558340) _ Корпус подшипника (литьё)
      - КВ 03.614 - Штуцер.m3d
      - КВ 03.613 - Втулка.m3d
      - КВ 03.102 - Крышка.m3d
    - КВ 03.103 (020551301) - Втулка распорная.m3d
    - КВ 03.601 (500555357) - Вал.m3d
    - КВ 03.402 (020551189) - Диск.m3d
    - КВ 03.403 (020551126) - Диск.m3d
    - КВ 03.311 - Шайба.m3d
    - КВ 03.105 (500551314) - Шайба.m3d
    - КВ 03.307 (020555302) - Шайба.m3d
    - КВ 03.308 (020555308) - Шайба.m3d
    - КВ 03.604 (010552190) - Гайка.m3d
  - КВ 02.090 - Вилка
    - КВ 02.418 - Вилка.m3d
    - КВ 02.417 - Пластина.m3d
    - КВ 02.090 - Вилка.a3d
  - КВ 02.060 - Рама передняя левая
    - КВ 02.414 - Упор.m3d
    - КВ 02.401 - Диск.m3d
    - КВ 02.801 - Труба.m3d
    - КВ 02.402 - Заглушка.m3d
    - КВ 02.406 - Накладка.m3d
    - КВ 02.409 - Накладка.m3d
    - КВ 02.413 - Стойка.m3d
    - КВ 02.416-01 - Уголок.m3d
    - КВ 02.060 - Рама передняя левая.a3d
    - БДТ 01.413 - Кронштейн.m3d
    - КВ 02.412 - Косынка.m3d
    - КВ 02.408 - Накладка.m3d
    - КВ 02.405 - Пластина.m3d
    - КВ 02.415 - Упор.m3d
    - КВ 02.404 - Пластина.m3d
    - КВ 02.411 - Накладка.m3d
    - КВ 02.403 - Пластина.m3d
    - КВ 02.407 - Накладка.m3d
  - КВ 03.501 (500555386) - Планка.m3d
- КВ 00.425 - Ключ S 75.m3d
- КВ 02.010 - Секция передняя правая
  - КВ 02.010 - Секция передняя правая.a3d
- КВ 00.624 - Ось.m3d
- КВ 00.419 - Шайба.m3d
- КВ 01.050 - Кронштеин углов атаки
  - КВ 01.426 - Кронштеин.m3d
  - КВ 01.425 - Пластина.m3d
  - КВ 01.050 - Кронштеин углов атаки.a3d
- КСМ 04.401 - Подвеска.m3d
- КВ 00.050 - Фаркоп
  - КВ 00.053 - Ребро.m3d
  - КВ 00.051 - Пластина.m3d
  - КВ 00.054 - Петля.m3d
  - КВ 00.052 - Пластина.m3d
  - КВ 00.050 - Фаркоп.a3d
