Борона шлейфовая 10,6 м

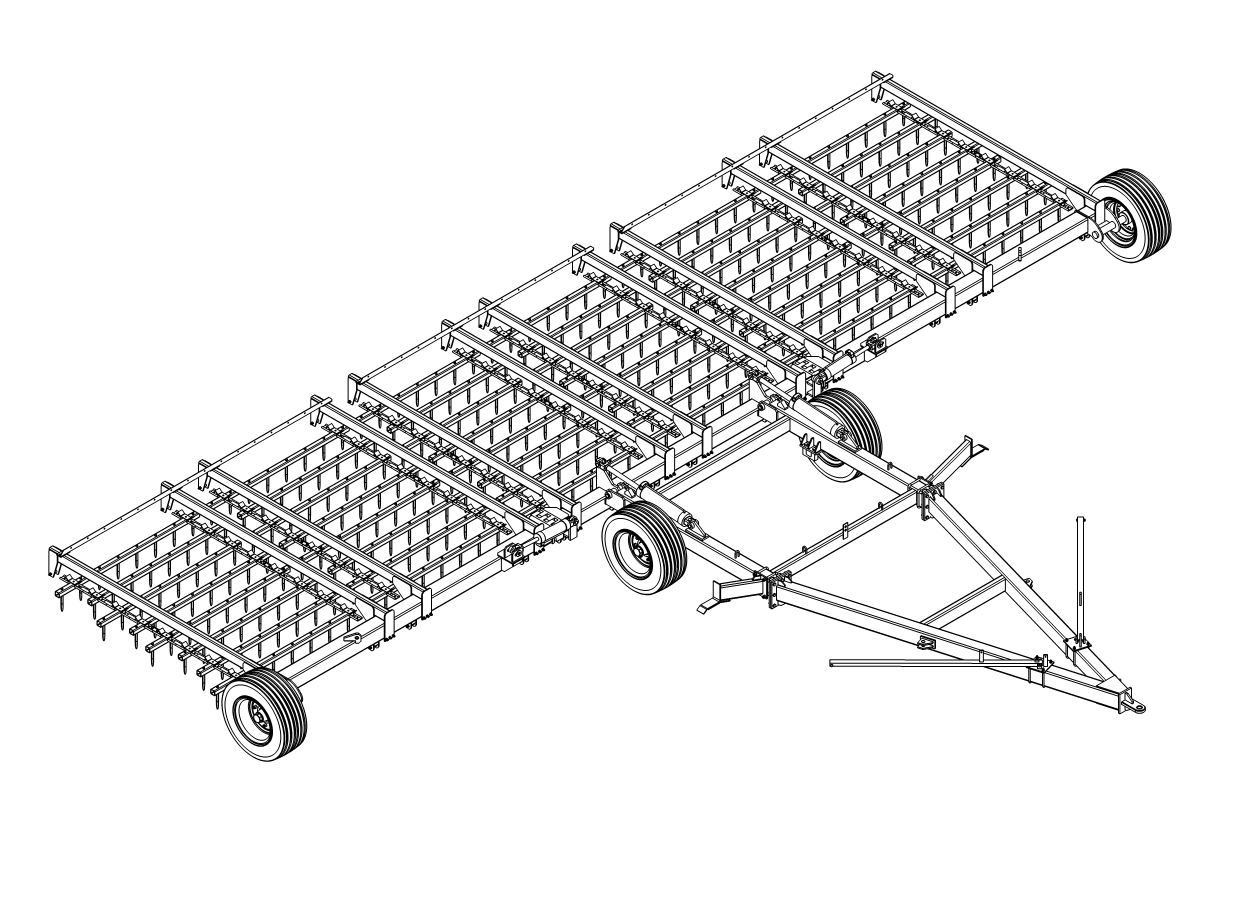

Борона шлейфовая, секционная с шириной захвата 10,6 метра. Позволяет хорошо копировать рельеф почвы. Агрегатируется с тракторами тягового класса 3.

Состав: Сборка 3D модели и сборочные чертежи.

Софт: SolidWorks 2015 SP2

Файлы:
СБОРКА БШ - 106 ТР..SLDASM
ГЦ/
ГЦ/шток мс100-40-400.SLDPRT
ГЦ/Цилиндр мс80-40-320-4-11(685).SLDASM
ГЦ/шток мс80-40-320-4-11.SLDPRT
ГЦ/цилиндр мс75-30-200(515).SLDPRT
ГЦ/палец ГЦ75 длин..SLDPRT
ГЦ/цилиндр мс80-40-320-4-11.SLDPRT
ГЦ/палец ГЦ100.SLDPRT
ГЦ/Цилиндр мс75-30-200(515).SLDASM
ГЦ/шток мс75-30-200(515).SLDPRT
ГЦ/цилиндр мс100-40-400.SLDPRT
ГЦ/Цилиндр мс100-40-400(715).SLDASM
ШАРНИР/
ШАРНИР/шайба пальца шарнира.SLDPRT
ШАРНИР/палец шарнира.SLDPRT
ШАРНИР/Сборка шарнира/
ШАРНИР/Сборка шарнира/ШЛ.SLDASM
ШАРНИР/ШЛК.SLDPRT
ШАРНИР/ШПК.SLDPRT
ШАРНИР/ШЛЦ.SLDPRT
ШАРНИР/ШПЦ.SLDPRT
ОРУДИЕ 50х50/
ОРУДИЕ 50х50/упор1.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1460(3).SLDASM
ОРУДИЕ 50х50/Петля 50х50.SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(2).SLDASM
ОРУДИЕ 50х50/Полупетля 50х50.SLDASM
ОРУДИЕ 50х50/Шлейф7. 50х50 .SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(5).SLDASM
ОРУДИЕ 50х50/скоба 105х14.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1456(1).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(8).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(6).SLDASM
ОРУДИЕ 50х50/шайба зуба1.SLDPRT
ОРУДИЕ 50х50/Петля сборная 50х50.SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(8).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1456(4).SLDASM
ОРУДИЕ 50х50/пл 90х32х6.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1456(2).SLDASM
ОРУДИЕ 50х50/50х50х4х1456.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1460(1).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1456(7).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(3).SLDASM
ОРУДИЕ 50х50/пл 60х32х6.SLDPRT
ОРУДИЕ 50х50/ВЕС.SLDASM
ОРУДИЕ 50х50/Планка 50х50х1456(3).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1456(5).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(6).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(2).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(4).SLDASM
ОРУДИЕ 50х50/50х50х4х1680.SLDPRT
ОРУДИЕ 50х50/зуб кр16,1.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1456(6).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(5).SLDASM
ОРУДИЕ 50х50/Шлейф 8. 50х50.SLDASM
ОРУДИЕ 50х50/Вес зуба.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1680(1).SLDASM
ОРУДИЕ 50х50/петля1 30х66.SLDPRT
ОРУДИЕ 50х50/Петля с упором.SLDASM
ОРУДИЕ 50х50/Планка 50х50х1680(7).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(4).SLDASM
ОРУДИЕ 50х50/пл 122х32х8.SLDPRT
ОРУДИЕ 50х50/Планка 50х50х1456(8).SLDASM
ОРУДИЕ 50х50/Планка 50х50х1460(7).SLDASM
ОРУДИЕ 50х50/Зуб.SLDASM
ПОДВЕСКА/
ПОДВЕСКА/пластина 110х50.SLDPRT
ПОДВЕСКА/Стяжка 3246.SLDPRT
ПОДВЕСКА/Хомут подвески.SLDASM
ПОДВЕСКА/подвески боковина.SLDPRT
ПОДВЕСКА/Штанга подвески.SLDASM
ПОДВЕСКА/звено цепи 10 мм.SLDPRT
ПОДВЕСКА/пластина штанги.SLDPRT
ПОДВЕСКА/подвески штанга.SLDPRT
ПОДВЕСКА/подвески шпилька.SLDPRT
ПОДВЕСКА/заглушка 90х40.SLDPRT
ПОДВЕСКА/шпилька М12х255.SLDPRT
ПОДВЕСКА/пластина хомута.SLDPRT
ПОДВЕСКА/втулка 12х00х20.SLDPRT
ПОДВЕСКА/Цепь 10мм 8 звеньев.SLDASM
ПОДВЕСКА/подвески пластина цепи.SLDPRT
ПОДВЕСКА/вставка боковины.SLDPRT
ПОДВЕСКА/пластина цепи.SLDPRT
ПОДВЕСКА/Стяжка 2798.SLDPRT
ТЯГОВОЕ УСТР/
ТЯГОВОЕ УСТР/накладка.SLDPRT
ТЯГОВОЕ УСТР/фланец треугольника.SLDPRT
ТЯГОВОЕ УСТР/Тяговое устройство.SLDASM
ТЯГОВОЕ УСТР/петля тяговая.SLDPRT
ТЯГОВОЕ УСТР/распорка треугольника.SLDPRT
ТЯГОВОЕ УСТР/косынка 45х65х10.SLDPRT
ТЯГОВОЕ УСТР/штанга треугольника.SLDPRT
ТЯГОВОЕ УСТР/кронштейн тросса.SLDPRT
ТЯГОВОЕ УСТР/Раскрой листа.SLDDRW
ТЯГОВОЕ УСТР/пластина петли.SLDPRT
ТЯГОВОЕ УСТР/косынка 85х70х16.SLDPRT
ТЯГОВОЕ УСТР/палец кронштейна тросса.SLDPRT
РАМА/
РАМА/пластина лонжерона.SLDPRT
РАМА/кронштейн рвд.SLDPRT
РАМА/фланец рамы с пазом.SLDPRT
РАМА/косынка 85х60х10.SLDPRT
РАМА/лонжерон 160х120х5х1803.SLDPRT
РАМА/кронштейн ГЦ 100.SLDPRT
РАМА/заглушка лонжерона.SLDPRT
РАМА/распорка рамы 140х60х5.SLDPRT
РАМА/ограничитель хода.SLDPRT
РАМА/скоба рвд.SLDPRT
РАМА/косынка 45х65х10.SLDPRT
РАМА/Пластина лонжерона лев..SLDASM
РАМА/кронштейн полуоси.SLDPRT
РАМА/пластина полуоси.SLDPRT
РАМА/палец лонжерона.SLDPRT
РАМА/втулка шарнира.SLDPRT
РАМА/Рама.SLDASM
РАМА/Пластина лонжерона прав..SLDASM
РАМА/втулка шарнира с отв..SLDPRT
БАЛКА/
БАЛКА/Кронштейн полуоси лев..SLDASM
БАЛКА/крыло 150х150х6.SLDPRT
БАЛКА/Крыло прав..SLDASM
БАЛКА/пластина ГЦ75.SLDPRT
БАЛКА/втулка пластины ГЦ100.SLDPRT
БАЛКА/пластина 85х70х10.SLDPRT
БАЛКА/пластина ГЦ75.2.SLDPRT
БАЛКА/шарнир прав.1.SLDPRT
БАЛКА/косынка 228х100х10.SLDPRT
БАЛКА/косынка 100х90х10.SLDPRT
БАЛКА/Балка центр.SLDASM
БАЛКА/пластина оси.SLDPRT
БАЛКА/Кронштейн гц75.SLDASM
БАЛКА/Кронштейн полуоси прав..SLDASM
БАЛКА/шарнир прав..SLDPRT
БАЛКА/Кронштейн гц75 лев..SLDASM
БАЛКА/Шайба 25х56х5.SLDPRT
БАЛКА/петля троса прав..SLDPRT
БАЛКА/косынка 70х90х10.SLDPRT
БАЛКА/кронштейн оси крыла прав..SLDPRT
БАЛКА/балка 150х150х6х3365.SLDPRT
БАЛКА/пластинка упора.SLDPRT
БАЛКА/петля троса лев..SLDPRT
БАЛКА/Кронштейн гц75 прав..SLDASM
БАЛКА/шарнир лев.1.SLDPRT
БАЛКА/пластина ГЦ75.1.SLDPRT
БАЛКА/кронштейн оси крыла лев..SLDPRT
БАЛКА/Кронштейн ГЦ100.1.SLDASM
БАЛКА/Крыло лев..SLDASM
БАЛКА/Кронштейн ГЦ100.1.SLDPRT
БАЛКА/Пластина ГЦ100.SLDASM
БАЛКА/кронштейн оси крыла с отв..SLDPRT
БАЛКА/балка 150х150х6.SLDPRT
БАЛКА/косынка 135х135х10.SLDPRT
БАЛКА/шарнир лев..SLDPRT
ПОДНОЖКА/
ПОДНОЖКА/диск стойки.SLDPRT
ПОДНОЖКА/стойка подножки.SLDPRT
ПОДНОЖКА/Фланец подножки.SLDASM
ПОДНОЖКА/штифт пружины.SLDPRT
ПОДНОЖКА/гайка стакана.SLDPRT
ПОДНОЖКА/подпятник стойки.SLDPRT
ПОДНОЖКА/Подножка без фланца.SLDASM
ПОДНОЖКА/стакан пружины.SLDPRT
ПОДНОЖКА/Подножка.SLDASM
ПОДНОЖКА/диск рамы.SLDPRT
ПОДНОЖКА/ось диска.SLDPRT
ПОДНОЖКА/стойка Ш65П.SLDPRT
ПОДНОЖКА/кольцо чеки.SLDPRT
ПОДНОЖКА/пружина чеки.SLDPRT
ПОДНОЖКА/шайба подножки.SLDPRT
ОПОРА/
ОПОРА/Опора.SLDASM
ОПОРА/фланец опоры.SLDPRT
ОПОРА/Штанга опоры.SLDPRT
ОПОРА/усилитель гнезда опоры.SLDPRT
ОПОРА/штанга опоры лев..SLDPRT
ОПОРА/гнездо опоры.SLDPRT
ОПОРА/опора.SLDPRT
ОПОРА/косынка штанги.SLDPRT
ОПОРА/стремянка опоры.SLDPRT
КОЛЕСА/
КОЛЕСА/диск 15,3.SLDPRT
КОЛЕСА/Колесо с диском.SLDASM
КОЛЕСА/полуось кв. 310 мм.SLDPRT
КОЛЕСА/ступица adr.SLDPRT
КОЛЕСА/полуось кр. 345 мм.SLDPRT
КОЛЕСА/колесо 15,3.SLDPRT
ПОДЪЕМНИК/
ПОДЪЕМНИК/упор штанги.SLDPRT
ПОДЪЕМНИК/Штанга подъемника.SLDASM
ПОДЪЕМНИК/стремянка подъемника.SLDPRT
ПОДЪЕМНИК/втулка цепи подъемника.SLDPRT
ПОДЪЕМНИК/Лифт троса лев..SLDASM
ПОДЪЕМНИК/втулка цепи.SLDPRT
ПОДЪЕМНИК/пластина подъемника.SLDPRT
ПОДЪЕМНИК/штанга Ш50П.SLDPRT
ПОДЪЕМНИК/стойка штанги.SLDPRT
ПОДЪЕМНИК/Лифт троса прав..SLDASM
ПОДЪЕМНИК/Лифт троса с штангой.SLDASM
ПОДЪЕМНИК/стойка пружины.SLDPRT
ПОДЪЕМНИК/пружина растяжения.SLDPRT
ПОДЪЕМНИК/палец штанги.SLDPRT
ЧЕРЧЕНИЕ/
ЧЕРЧЕНИЕ/Печать/
ЧЕРЧЕНИЕ/Печать/Подъемниик.SLDDRW
ЧЕРЧЕНИЕ/Печать/Шарнир.SLDDRW
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Тяговое устройство.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Балка центральная.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Крыло правое и левое.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Рама.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/СГ106.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Шлейф 8bar 4+4.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/СГ106 раб1.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Шарнир.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Подвеска.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Подъемниик.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/СГ106 раб.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Парковочная стойка.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/СГ106 трансп.PDF
ЧЕРЧЕНИЕ/Печать/Сборочные чертежи PDF/Опора.PDF
ЧЕРЧЕНИЕ/Печать/СГ106.SLDDRW
ЧЕРЧЕНИЕ/Печать/Опора.SLDDRW
ЧЕРЧЕНИЕ/Печать/Крыло правое и левое.SLDDRW
ЧЕРЧЕНИЕ/Печать/Парковочная стойка.SLDDRW
ЧЕРЧЕНИЕ/Печать/Рама.SLDDRW
ЧЕРЧЕНИЕ/Печать/Шлейф 8bar 4+4.SLDDRW
ЧЕРЧЕНИЕ/Печать/Подвеска.SLDDRW
ЧЕРЧЕНИЕ/Печать/Балка центральная.SLDDRW
ЧЕРЧЕНИЕ/Печать/Тяговое устройство.SLDDRW
