КОМПАС 3D 18

Дискатор АДН-5М

БГСХА. Сельхоз машин. Горки 2017

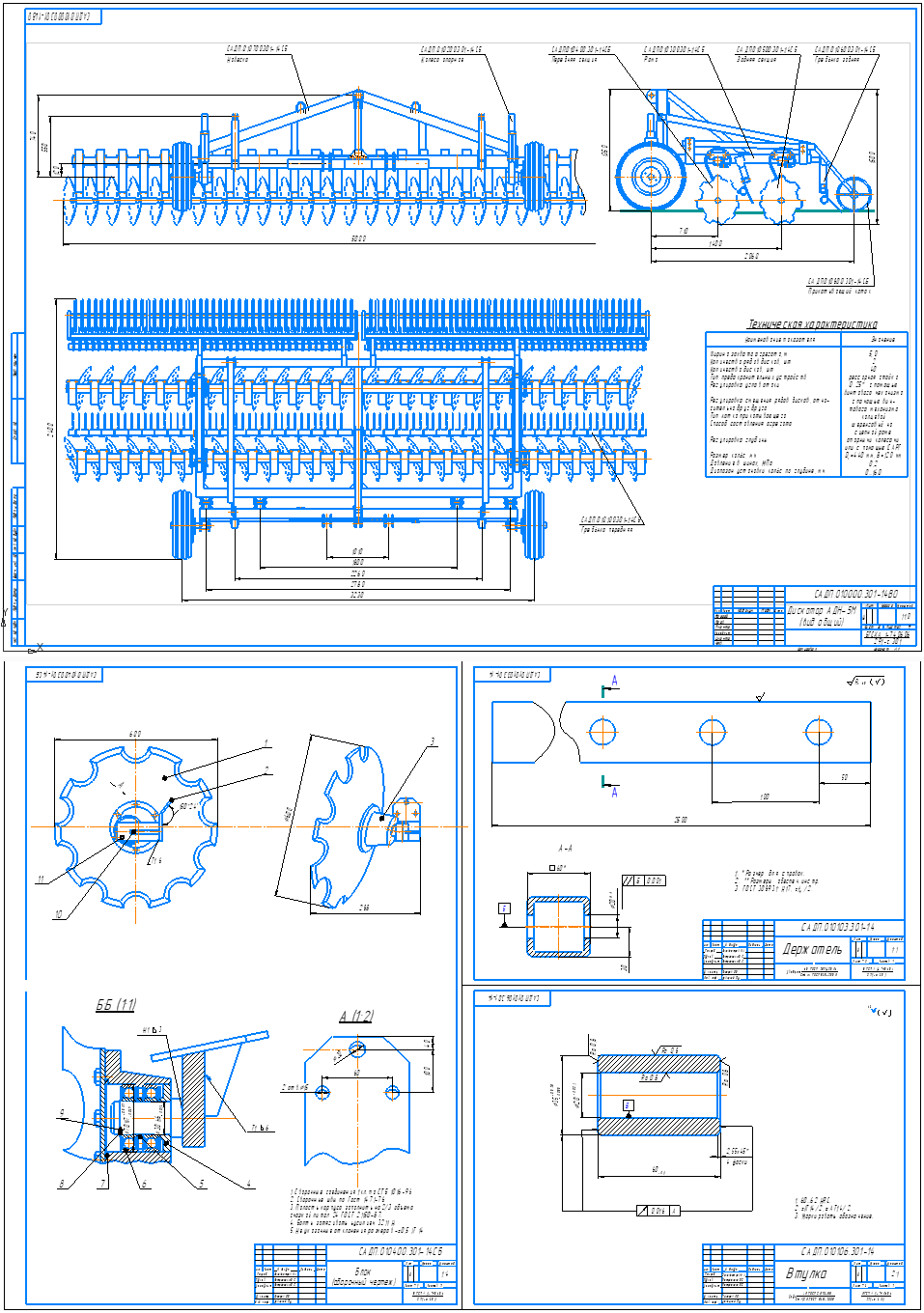

Чертежи из работы по модернизации дискатора АДН-5М, установка прикатывающего катока.
общий вид, гребенка, деталировки 7 листов, спецификаций в архиве нет.

Техническая характеристика
Ширина захвата агрегата, м 5
Количество рядов дисков, шт 2
Количество дисков, шт 40
Тип предохранительных устройств рессорная стойка
Регулировка углов атаки 0...25 с помощью винтового механизма
Регулировка смещения рядов дисков, относительно друг друга с помощью винтового механизма
Тип катка прикатывающего колцевой
Способ составления агрегата шеренговый на сцепной раме
Регулировка глубины опорными колесами или с помощью САРГ
Размер колёс, мм D=440 мм, B=120 мм
Давление в шинах, МПа 0,2
Диапазон установки колёс по глубине, мм 0...160

Состав: Вид общий (ВО), Деталировка Язык документа

Софт: КОМПАС-3D 13
