Грабельная решетка ГР-0,8

Грабельная решетка является сменным рабочим органом к погрузчику с межосевым расстоянием 975 мм.
предназначена для подбора, транспортирования и скирдования сена.

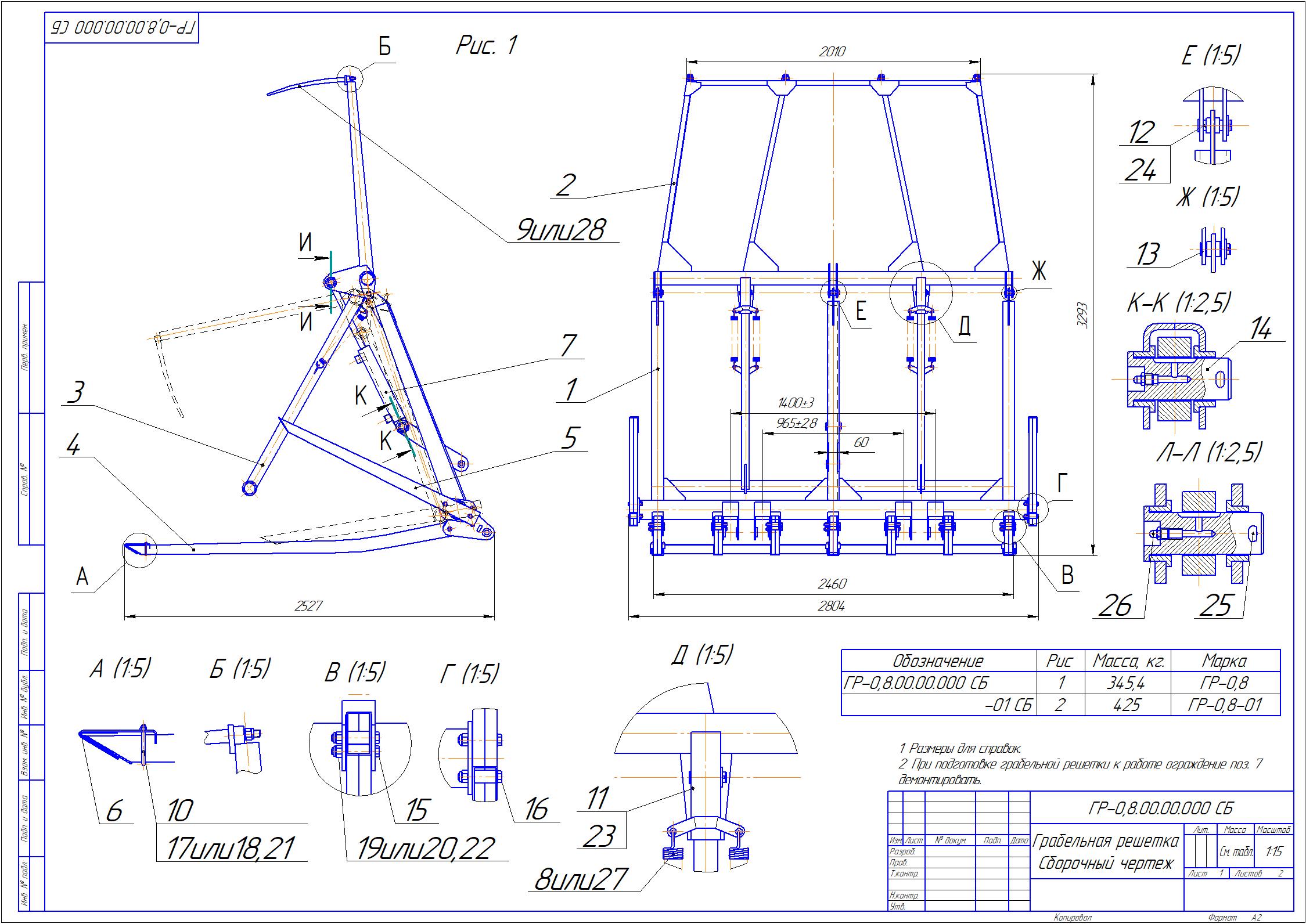

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.000 Грабельная решетка.spw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.000 СБ Грабельная решетка(1).jpg
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.000 СБ Грабельная решетка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.601 Пружина.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.602 Палец верхний.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.603 Скоба.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.604 Ось.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.605 Ось.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.606 Ось.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.00.00.607 Палец.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.000 Рама.spw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.000 СБ Рама.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.401 Фланец.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.402 Кронштейн пальца.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.403 Кронштейн подъема.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.404 Кронштейн подъема.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.405 Ребро жесткости.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.406 Упор.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.407 Упор.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.409 Шайба.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.00.410 Пластина.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.000 СБ Стойка боковая.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.000 Стойка боковая.spw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.401 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.403 Стойка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.404 Пластина.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.405 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.10.602 Втулка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.20.000 СБ Стойка центральная.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.20.000 Стойка центральная.spw
ГР-0,8 Грабельная решетка/ГР-0,8.10.20.401 Пластина.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.10.21.000 Кронштейн.spw
ГР-0,8 Грабельная решетка/ГР-0,8.10.21.000 СБ Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.000 Рамка.spw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.000 СБ Рамка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.401 Кронштейн рычага.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.403 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.404 Ушко.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.405 Швеллер.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.406 Швеллер.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.407 Косынка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.408 Косынка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.409 Косынка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.410 Косынка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.411 Кронштейн пальца.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.412 Шайба.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.413 Кронштейн гидроцилиндра.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.414 Усилительная пластина.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.00.615 Втулка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.10.000 Кронштейн рычага.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.10.000 Кронштейн рычага.spw
ГР-0,8 Грабельная решетка/ГР-0,8.20.10.401 Кронштейн рычага.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.20.10.402 Кронштейн рычага.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.00.000 СБ Сталкивающий механизм.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.00.000 Сталкивающий механизм.spw
ГР-0,8 Грабельная решетка/ГР-0,8.30.00.602 Фиксатор.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.000 Рычаг.spw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.000 СБ Рычаг.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.402 Рычаг.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.403 Швеллер.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.404 Кронштейн пружины.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.405 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.30.10.601 Втулка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.40.00.000 Палей основной.spw
ГР-0,8 Грабельная решетка/ГР-0,8.40.00.000 СБ Палец.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.40.00.401 Профиль.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.40.00.402 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.40.00.603 Втулка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.50.00.000 Палей боковой.spw
ГР-0,8 Грабельная решетка/ГР-0,8.50.00.000 СБ Палец боковой.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.50.00.401 Швеллер.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.60.00.000 Ограждение.spw
ГР-0,8 Грабельная решетка/ГР-0,8.60.00.000 СБ Ограждение.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.60.00.401 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.60.00.402 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.70.00.000 Гидросистема.spw
ГР-0,8 Грабельная решетка/ГР-0,8.70.00.000 СБ Грабельная решетка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.70.00.401 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.70.10.000 Гидроцилиндр тяги.spw
ГР-0,8 Грабельная решетка/ГР-0,8.70.10.000 СБ Гидроцилиндр тяги.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.70.11.000 СБ Трубопровод.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.70.11.000 Трубопровод.spw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.000 СБ Сталкивающая стенка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.000 Сталкивающая стенка.spw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.404 Шайба.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.602 Ось.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.603 Ось.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.00.801 Тяга.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.10.000 Рычаг.spw
ГР-0,8 Грабельная решетка/ГР-0,8.80.10.000 СБ Рычаг.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.10.401 Рычаг.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.10.402 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.000 СБ Стенка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.000 Стенка.spw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.402 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.403 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.404 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.405 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.406 Уголок.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.407 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.408 Кронштейн.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.409 Стремянка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.412 Косынка.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.610 Ролик.cdw
ГР-0,8 Грабельная решетка/ГР-0,8.80.20.611 Ось.cdw
