Дипломный проект по с.х. машинам на тему "Разработка сортировальной поверхности для картофелесортировальной машины"
Гоки 2012

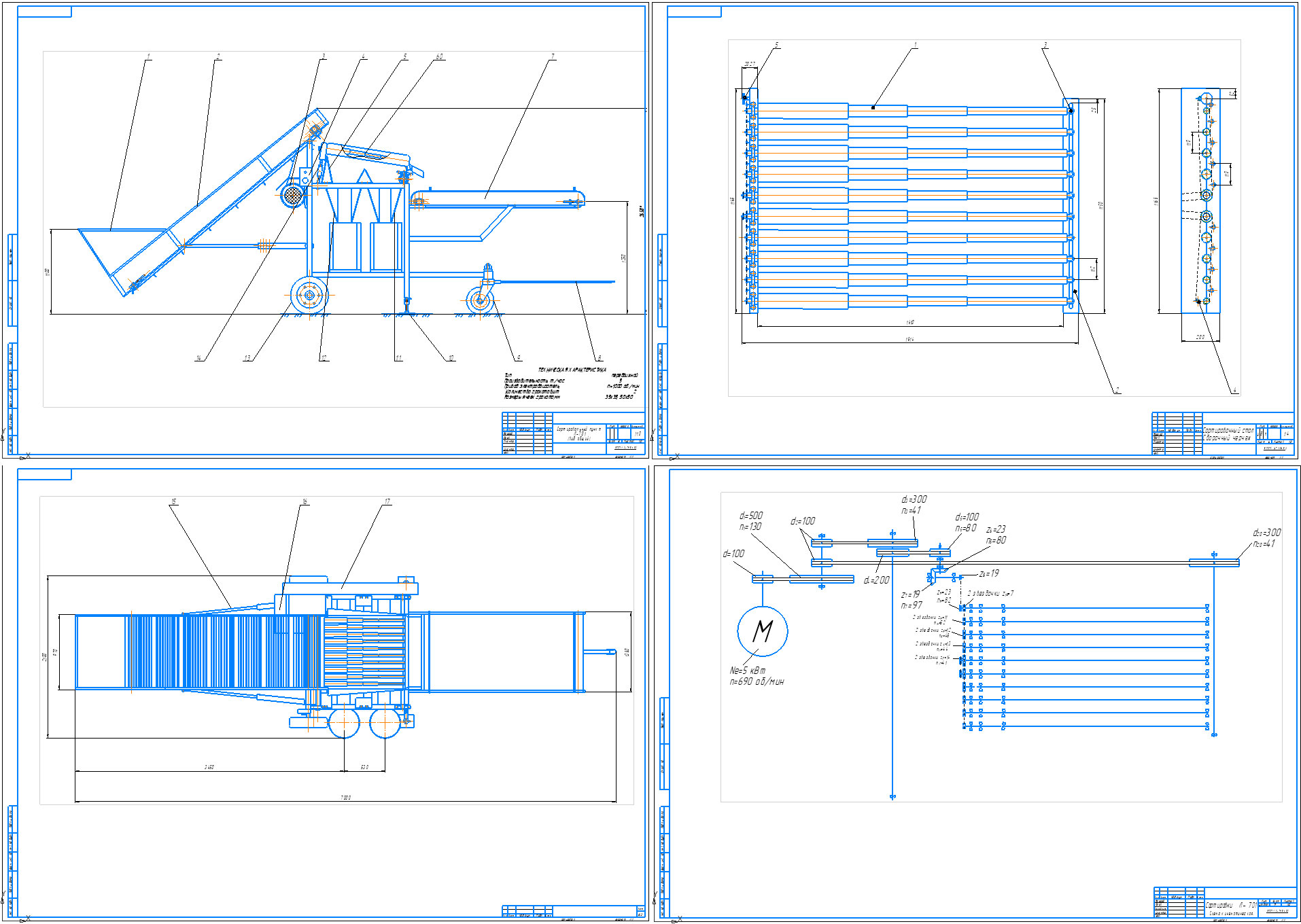

В данном проекте рассматривается поверхность для картофелесортировальной машины Л-701. Проведены технологический расчет и прочностные расчеты. Графическая часть содержит Вид общий, сборочные чертежи на листах формата А1.
Так же имеется в архиве 25 страниц пояснительной записки, только конструкторская часть:
КОНСТРУКТОРСКАЯ РАЗРАБОТКА
4.1 Послеуборочная доработка урожая картофеля.
4.2 Анализ способов сортировки картофеля и недостатков работы кар-тофелесортировальных машин
4.3 Обзор существующих конструкций сортировальных пунктов
4.4 Анализ конструкций и устройств для сортировки в картофеле-сортировочных машинах
4.5 Устройство и работа машины
4.6 Описание технологической схемы модернизируемой машины
4.7 Расчет сортирующей поверхности
4.8 Прочностные расчеты разъемных соединений
Сортировка картофеля является важной задачей. Разработанная сортировальная поверхность позволяет интенсифицировать качество сортировки картофеля и увеличить производительность машины. В конструкторской части была разработана сортировальная поверхность на базе картофелесортировальной машины Л-701. Картофелесортировка Л-701 предназначена для разделения картофеля на три фракции
Техническая характеристика
Тип передвижной
Производитель, т/час 5
Привод электродвигатель П= 1000 об/мин
Количество грохотов, шт 2
Размеры ячеек грохота, мм 35 х 35, 50 х 50
Габаритные размеры, мм
Длина 7000
Ширина 1600
Высота 2400
Масса, кг 800
