Комбинированный агрегат для обработки почвы с подпочвенным внесением удобрений

«БЕЛОРУСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра: «Эксплуатация машинно-тракторного парка».
Часть конструкторской разработки дипломного проекта на тему: «Интенсивная технология возделывания ячменя в СПК «Доброволец» Кличевского района Могилёвской области»
МИНСК 2004

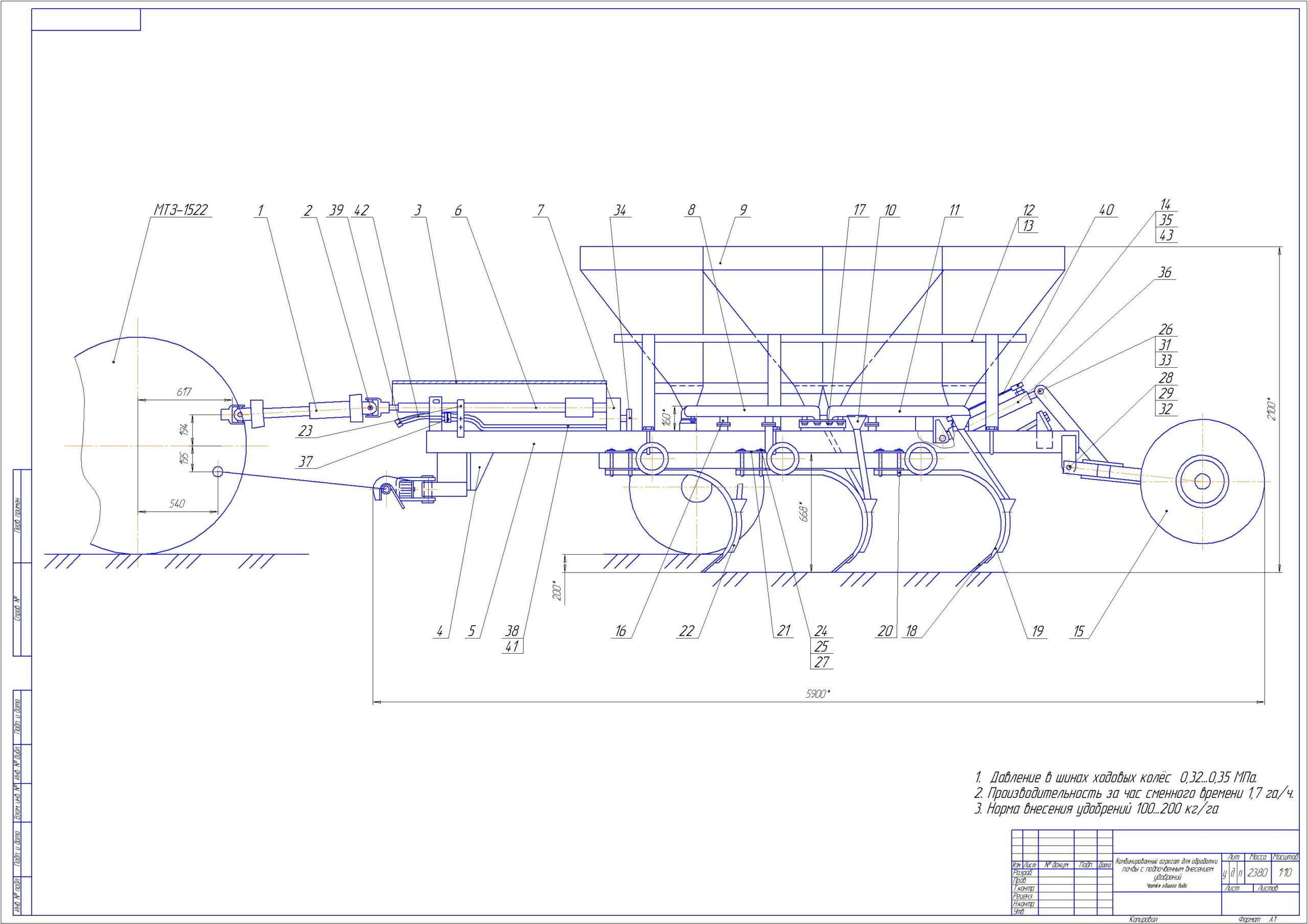

Агрегат для внутрепочвенного внесения основных доз минеральных удобрений предназначен для внутрепочвенного внесения основных доз минеральных удобрений (200-1000 кг/га) одновременно с безотвальным рыхлением почвы на глубину до 20см. Агрегат может применяться на всех типах минеральных почв, в том числе засоренных камнями. Агрегатируется с трактором класса 3.
Агрегат состоит из сборочных единиц: ходовой части, четырех бункеров для минеральных удобрений, рамы, двух высевающих устройств в виде цепоч-но-шайбовых транспортеров, их привода, пружинных лап, средней секции чизельного культиватора КЧН 5,4, туконаправителей, монтажных и крепежных деталей.
В транспортное положение культиватор переводится с помощью гидрофицированного колесного механизма. Бункера служат емкостями для минеральных удобрений, должны иметь сетку для отсеивания крупных посторонних примесей из удобрений, также для предохранения удобрений от атмосферных осадков и выветривания, выгрузные горловины выполнены дугообразными.
Высевающее устройство представляет собой замкнутую по контуру трубу с высевающими отверстиями и размещенной в ней кругпнозвеньевой грузовой транспортирующей цепи.
Высевающее устройство снабжается устройством для регулировки дозы внесения удобрений (клапаны высевающих отверстий) и устройством для натя-жения транспортирующей цепи.
Привод туковысевающих цепей от ВОМ трактора через систему передач. Скорость движения транспортирующей цепи 1...1,2 м/с.
Устройство для регулирования дозы внесения удобрений представляет со-бой заслонки одновременно перекрывающие высевающие отверстия по всей их длине.
Туконаправитель состоит их воронки, тукопровода и заделывающего устройства, прикрепленного к пружинной стойке.
Производительность за час эксплуатационного времени 1,8 га/ч, за смену-12,7 га/см при коэффициенте сменности τ=0,7.
