Агрегат комбинированный для поверхностной обработки почвы

0
31
1365
31
3
100

Кубанский государственный аграрный университет
Кафедра «Тракторы, автомобили и техническая механика»
Дипломный проект по направлению подготовки «Агроинженерия»
На тему "Проект комбинированного агрегата для предпосевной обработки почвы"
Краснодар, 2015

В настоящем дипломном проекте произведен анализ технических средств для поверхностной обработки почвы. Анализ существующих культиваторов и фрез для предпосевной обработки почвы, позволяет сделать вывод о перспективности разработки комбини-рованной машины, а именно, культиватора с фрезой.
В технологическом разделе выполнены расчеты по обоснованию мощностного баланса разработанного комбинированного агрегата для предпосевной обработки почвы.
Обоснованы конструктивные размеры предлагаемой машины.
Разработана операционно-технологическая карта на предпосевную обработку почвы.
Рассмотрены вопросы безопасности труда и экологичности планируемых мероприятий.
Приведены расчеты по экономической эффективности использования предлагаемой комбинированной машины.
Дипломный проект содержит 92 страницы пояснительной записки и 9 листов графической части формата А1.

Техническая характеристика
1. Ширина захвата - 3,6 м
2. Рабочая скорость движения - 7,6км/ч
3. Частота вращения фрезбарабана - 270 мин

Содержание
Введение ……………………………………………………………………6
1 Обзор конструкций пропашных культиваторов, фрез и анализ энергопотребления…8
1.1 Анализ конструкций пропашных культиваторов …………………8
1.2 Анализ конструкций фрез …………………………………….……24
1.3 Анализ энергопотребления предлагаемой машиной ……….……28
2 Конструкторская часть ………………………………………...38
2.1 Устройство комбинированного агрегата…………………………38
2.2 Расчет мощности привода фрезы…………………………………39
2.3 Кинематический расчет привода…………………………….……41
2.4 Расчет цилиндрической зубчатой передачи…………………..….42
2.5 Расчет гидроцилиндра…………………………………………..…46
2.6 Расчет двуплечего рычага…………………………………………47
2.7 Расчет пальца крепления гидроцилиндра………………..……….48
3 Расчет операционно-технологической карты на предпосевную обработку почвы ……50
4 Безопасность жизнедеятельности ……………………………….63
4.1 Общие положения …………………………………………………63
4.2 Анализ условий труда при организации работ с культиватором..64
4.3 Инструкция по технике безопасности при работе с комбинированным агрегатом …………………………………….65
4.4 Пожарно-профилактические мероприятия ………………....…..71
4.5 Мероприятия по обеспечению экологической безопасности …..72
5 Экономическая эффективность применения комбинированного агрегата для поверхностной обработки почвы……………………..…74
Заключение ………………………………………………………..89
Список использованных источников ……………………………90
Приложение ……………………………………………………….92


Сообщить о проблеме
Дата
13.10.2017
Язык
Русский
Состав

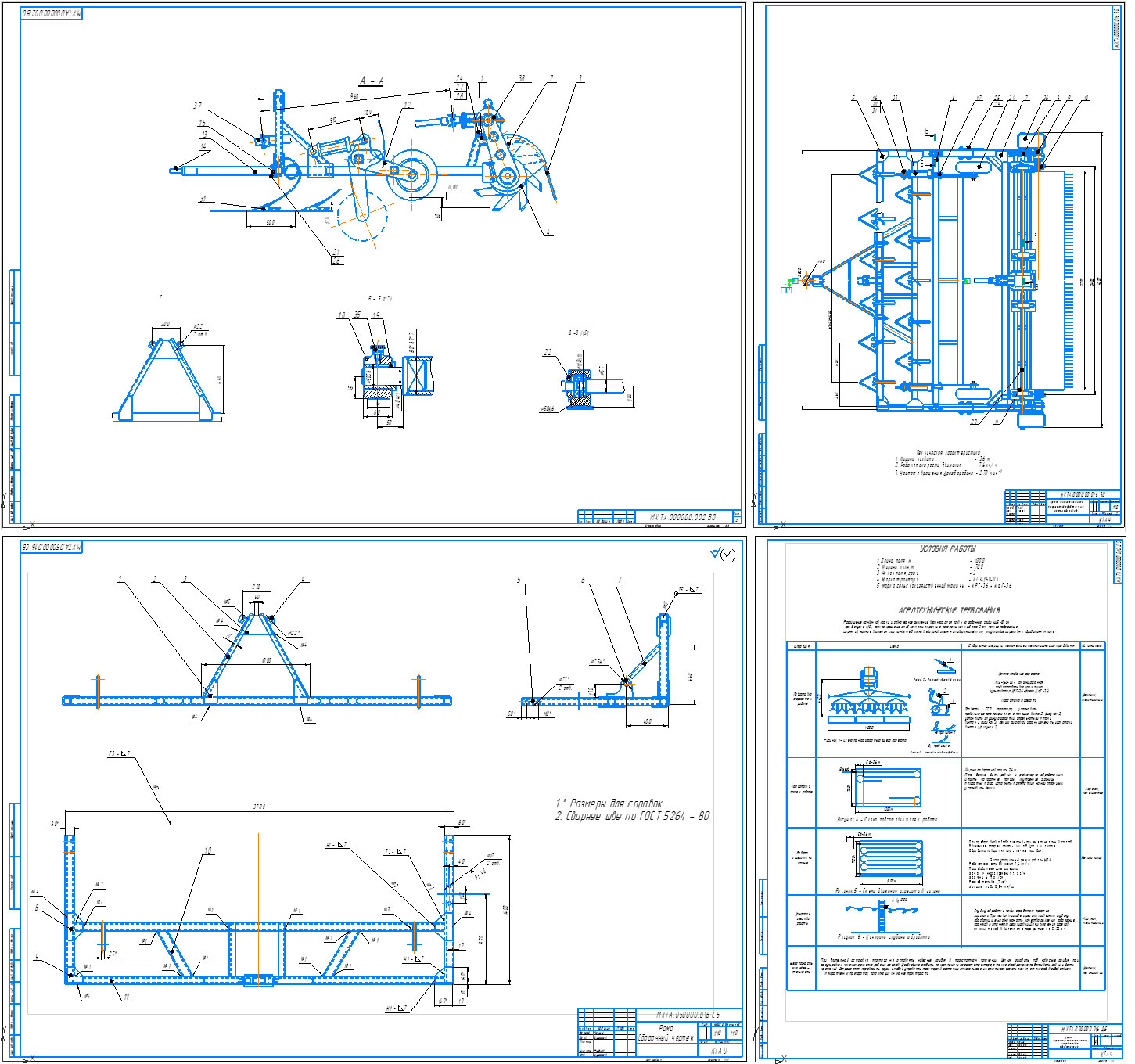

Агрегат комбинированный для обработки почвы (ВО), рама (СБ), деталировка (вал, втулка, корпус подшипника, крышка подшипника, накладка), спецификации, классификация культиваторов (Д), обзор конструкций почвообрабатывающих машин (Д), изменение баланса мощности (Д), операционная карта на обработку почвы (Д), ПЗ
Софт
КОМПАС-3D 14 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
    • icon-0 Аннотация.docx 0 Аннотация.docx
    • icon-0 Ведомость проекта.docx 0 Ведомость проекта.docx
    • icon-0 Содержание.docx 0 Содержание.docx
    • icon-01 Введение.docx 01 Введение.docx
    • icon-1 Обзор.docx 1 Обзор.docx
    • icon-2 Конструктивные расчеты.docx 2 Конструктивные расчеты.docx
    • icon-3 Операционка.docx 3 Операционка.docx
    • icon-4 БЖД.docx 4 БЖД.docx
    • icon-5 Экономика.docx 5 Экономика.docx
    • icon-Заключение.docx Заключение.docx
    • icon-Приложение А.docx Приложение А.docx
    • icon-Список использованных источников.docx Список использованных источников.docx
      • icon-__Вал_А3____.cdw __Вал_А3____.cdw
      • icon-__Втулка_А4___.cdw __Втулка_А4___.cdw
      • icon-__Корпус подшипника_А3____.cdw __Корпус подшипника_А3____.cdw
      • icon-__Крышка подшипника А3.cdw __Крышка подшипника А3.cdw
      • icon-__Накладка_А4____.cdw __Накладка_А4____.cdw
    • icon-1__ Классификация культиваторов____.cdw 1__ Классификация культиваторов____.cdw
    • icon-2 __Обзор конструкций машин.cdw 2 __Обзор конструкций машин.cdw
    • icon-3__ Изменение баланса мощности_____.cdw 3__ Изменение баланса мощности_____.cdw
    • icon-4__ ВО Агрегат комбинированный.cdw 4__ ВО Агрегат комбинированный.cdw
    • icon-5 __ВО Агрегата лист 2.cdw 5 __ВО Агрегата лист 2.cdw
    • icon-6__ Рама СБ___.cdw 6__ Рама СБ___.cdw
    • icon-8 Карта операционная на обработку почвы.cdw 8 Карта операционная на обработку почвы.cdw
    • icon-9 - Экономические показатели.cdw 9 - Экономические показатели.cdw
    • icon-ВО Машина.docx ВО Машина.docx
    • icon-ВО Машина 2.docx ВО Машина 2.docx
    • icon-ВО Машина 3.docx ВО Машина 3.docx
    • icon-СБ Рама.docx СБ Рама.docx
  • icon-1 Титульный лист.docx 1 Титульный лист.docx
  • icon-2 Задание по ДП.docx 2 Задание по ДП.docx
