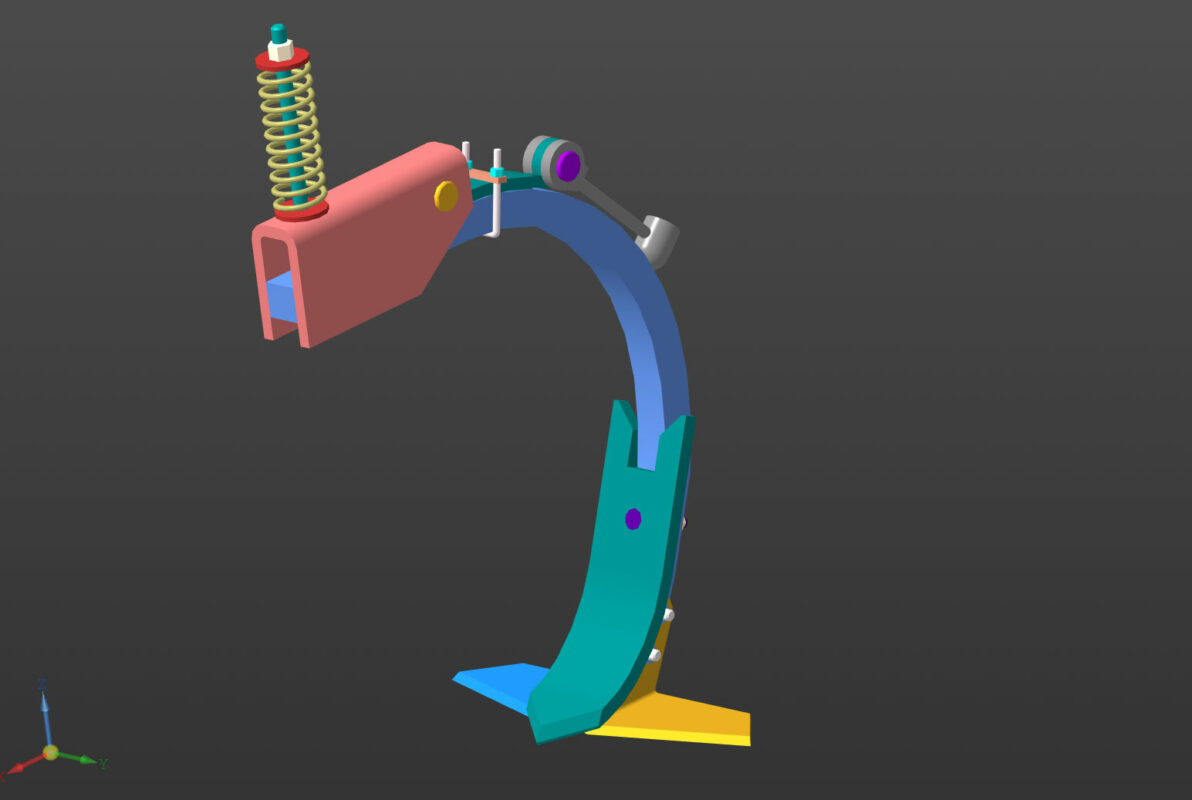

Модель с деталировкой, масштаб 1:1. Детали сборки: стойка, наральник, левое долото, правое долото, рамка, держатель, скоба, планка, пружина, молоток (ось крепежная, ось молотка, ударник), стандартные изделия.
Модель относится к почвообрабатывающим машинам, в частности к рабочим органам культиваторов. Ударник маятникового ударного механизма, закрепленного на С-образной стойке, выполнен в виде цилиндра с полусферическим выступом на торце. Достигаемый технический результат заключается в обеспечении самоочищения рабочего органа культиватора от налипающей на него, в процессе работы, почвы с растительными остатками, повышении степени крошения почвы культиваторной лапой и снижении тягового сопротивления.
Рабочий орган культиватора функционирует следующим образом. При движении почвообрабатывающего агрегата по полю, культиваторная лапа заглубляется в почву на глубину ее обработки. При этом С-образная стойка под действием сил сопротивления почвы отклоняется назад против направления движения, поворачиваясь вокруг оси, и сжимает пружину. При последующем снижении сил сопротивления почвы под действием сжатой пружины С-образная стойка поворачивается вокруг оси вперед.Этот цикл повторяется периодически. В момент перемещения С-образной стойки вперед, ось молотка с ударником, обладающим значительной инерционностью за счет своей массы, отходит от стойки, а затем, под действием силы тяжести, поворачивается вокруг оси вращения в направлении движения рабочего органа, и ударник ударяет по С-образной стойке. Энергия ударных импульсов передаются от ударника к С-образной стойке с наральником и долотами, вызывая их вибрацию. Вибрация способствует самоочищению рабочих поверхностей культиваторной лапы от налипающей почвы с растительными остатками, повышает степень крошения почвы культиваторной лапой и способствует снижению тягового сопротивления.
Данная модель может быть использована для модернизации культиваторов: КП-6, КП-9, КМС-5,4, КШП-6, КШП-8
