КОМПАС 3D 18

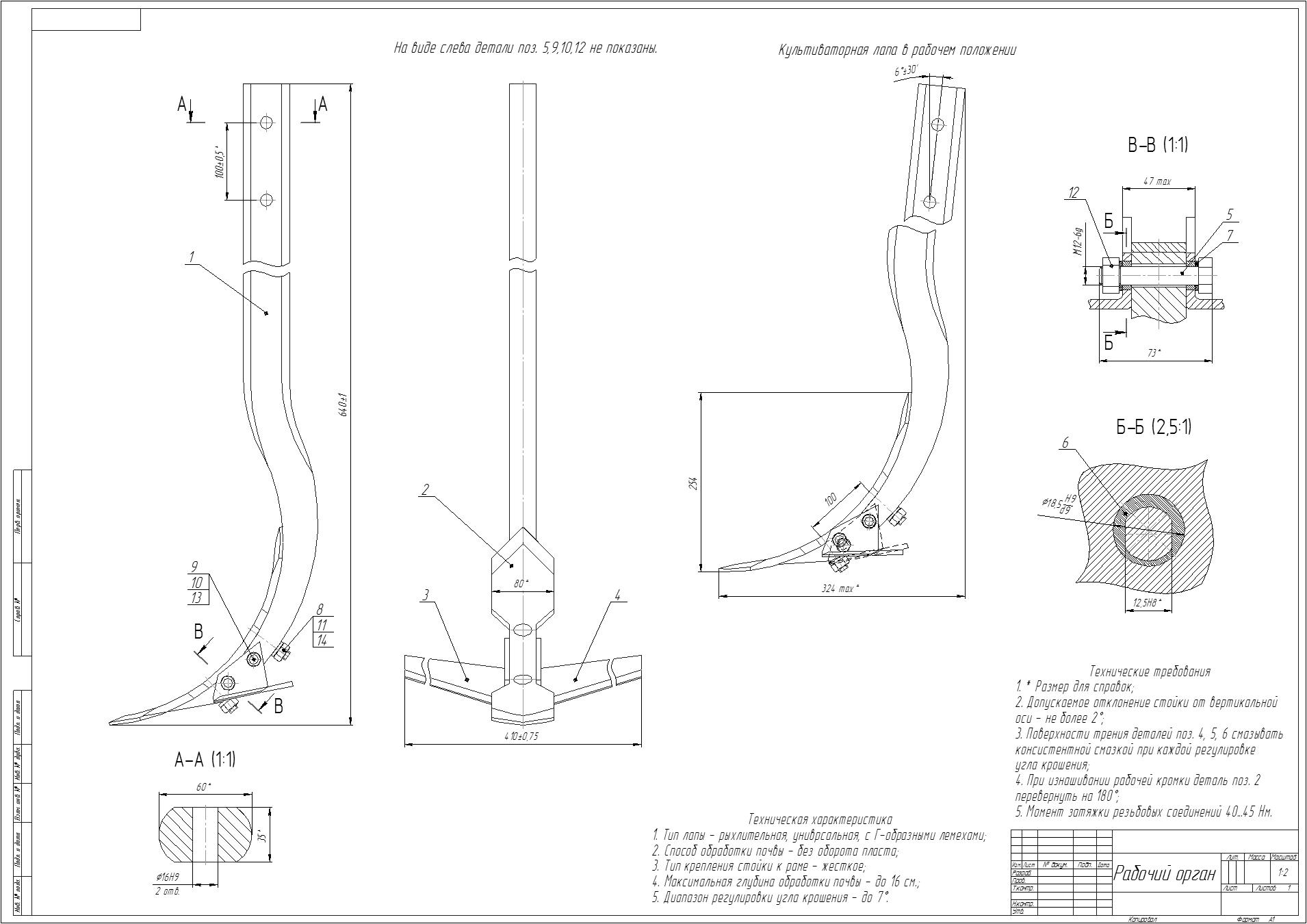

Сборочный чертеж культиваторной лапы с регулируемым углом крошения почвы

Рабочий орган включает криволинейную в нижней части стойку, лапу рыхлительную оборотную, правый и левый лемехи, выполненные Г-образной формы с плоской рабочей поверхностью и перпендикулярным к ней ребром с овальными отверстиями с возможностью бесступенчатого изменения угла крошения почвы.

Техническая характеристика
1. Тип лапы - рыхлительная, униврсальная, с Г-образными лемехами;
2. Способ обработки почвы - без оборота пласта;
3. Тип крепления стойки к раме - жесткое;
4. Максимальная глубина обработки почвы - до 16 см.;
5. Диапазон регулировки угла крошения - до 7 .

Состав: Сборочный чертеж культиваторной лапы, спецификация Язык документа

Софт: КОМПАС-3D 16

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Сборочный чертеж культиваторной лапы с регулируемым углом крошения почвы

Просмотр файлов
Культиваторная лапа\Культиваторная лапа СБ.cdw
Культиваторная лапа\Культиваторная лапа СБ.jpg
Культиваторная лапа\Лапа культиваторная СБ.spw
Культиваторная лапа
