Повышение качества поверхностной обработки почвы модернизацией культиватора КПП-3,5П, разработкой рабочего органа имеющего возможность осуществлять регулировку угла крошения почвы

Пермский государственный аграрно-технологический университет;
Процессов и машин в агробизнесе;
Механизация сельского хозяйства;
Выпускная квалификационная работа : Повышение качества поверхностной обработки почвы модернизацией культиватора КПП-3,5П, разработкой рабочего органа имеющего возможность осуществлять регулировку угла крошения почвы ;
2025

Целью модернизации является разработка лапы культиватора КПП-3,5П, оснащённая системой регулировки угла крошения, которая состоит из опорной стойки, на которой смонтирована лапа рыхлительная при помощи болтов, кроме того в нижней части стойки установлены Г-образные лемеха левый и правый. Лемеха закреплены при помощи регулировочного болта и фиксирующего болта.
Применение культиватора КПП-3,5П, оснащённого модернизированными лапами способными осуществлять регулировку угла крошения почвы позволит оптимизировать функциональные параметры культиватора в зависимости от текстурных характеристик почвы и специфики агротехнологических задач, что в свою очередь обеспечит эффективность операций рыхления, аэрации и борьбы с сорняками в разнообразных условиях сельскохозяйственного производства. Изменение угла крошения оказывает непосредственное влияние на глубину культивации. Увеличение угла крошения способствует более глубокой обработки почвенного слоя, в то время как его уменьшение обеспечивает поверхностную обработку. Данная функциональность позволяет точно настроить параметры культивации в соответствии с агротехническими требованиями различных сельскохозяйственных культур. Кроме того точная настройка угла крошения почвы обеспечит равномерное и высококачественное рыхление почвы, что благоприятно скажется на её структурно-механических свойствах и агрохимических характеристиках, способствуя повышению плодородия.
Содержание
Термины и определения 8
Перечень сокращений и обозначений 9
Введение 10
1. Научно-исследовательский раздел 13
1.1 Особенности технологического процесса предпосевной культивации 13
1.2 Технология возделывания озимой пшеницы 15
1.3 Обзор существующих культиваторов 20
1.4 Патентный обзор и обоснование выбора прототипа 26
1.5 Теоретические и экспериментальные исследования 34
1.6 Зависимость твёрдости почвы от её влажности 41
2 Проектный и производственно-технологический раздел 45
2.1 Агротехнические требования к предпосевной культивации 45
2.2 Описание конструкторской разработки 47
2.3 Расчёт параметров лапы культиватора 49
2.4 Обоснование схемы расстановки лап на раме 52
2.5 Расчет общего тягового сопротивления культиватора 53
2.6 Расчет на прочность лапы культиватора с применением APM FEM 55
2.7 Расчёт операционно-технологической карты 57
2.7.1 Комплектование машинно-тракторного агрегата 57
2.7.2 Расчет производительности и расхода топлива МТА 60
2.7.3 Кинематическая характеристика МТА и участка 63
3 Раздел по охране труда и природы 67
3.1 Рекомендации по безопасности при эксплуатации машинно-тракторного агрегата МТЗ-82 с культиватором КПП-3,5П 67
3.2 Расчет на устойчивость машинно-тракторного агрегата МТЗ-82 с культиватором КПП-3,5П 69
3.3 Пожарная безопасность 72
3.4 Экологическая безопасность 73
4. Экономическая эффективность проекта 76
4.1 Определение затрат на модернизацию культиватора КПП-3,5П 76
4.2 Расчет экономической эффективности модернизации культиватора
КПП-3,5П 80
Заключение 87
Список использованных источников 90

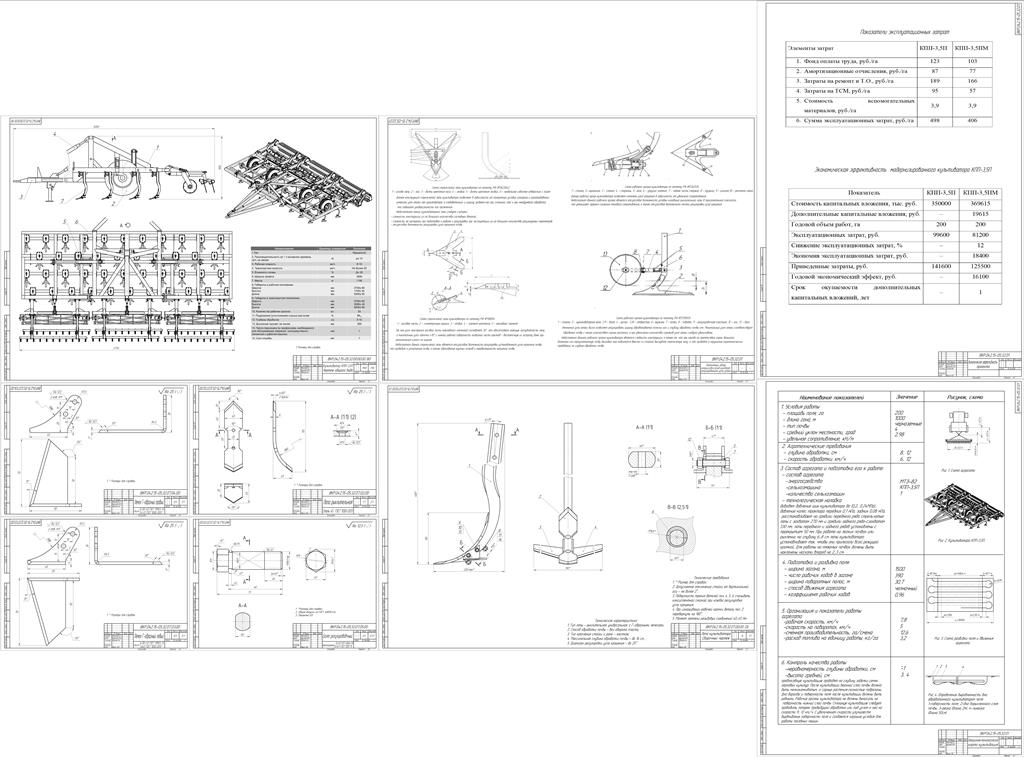

ПРИЛОЖЕНИЕ. Иллюстративный материал 94
