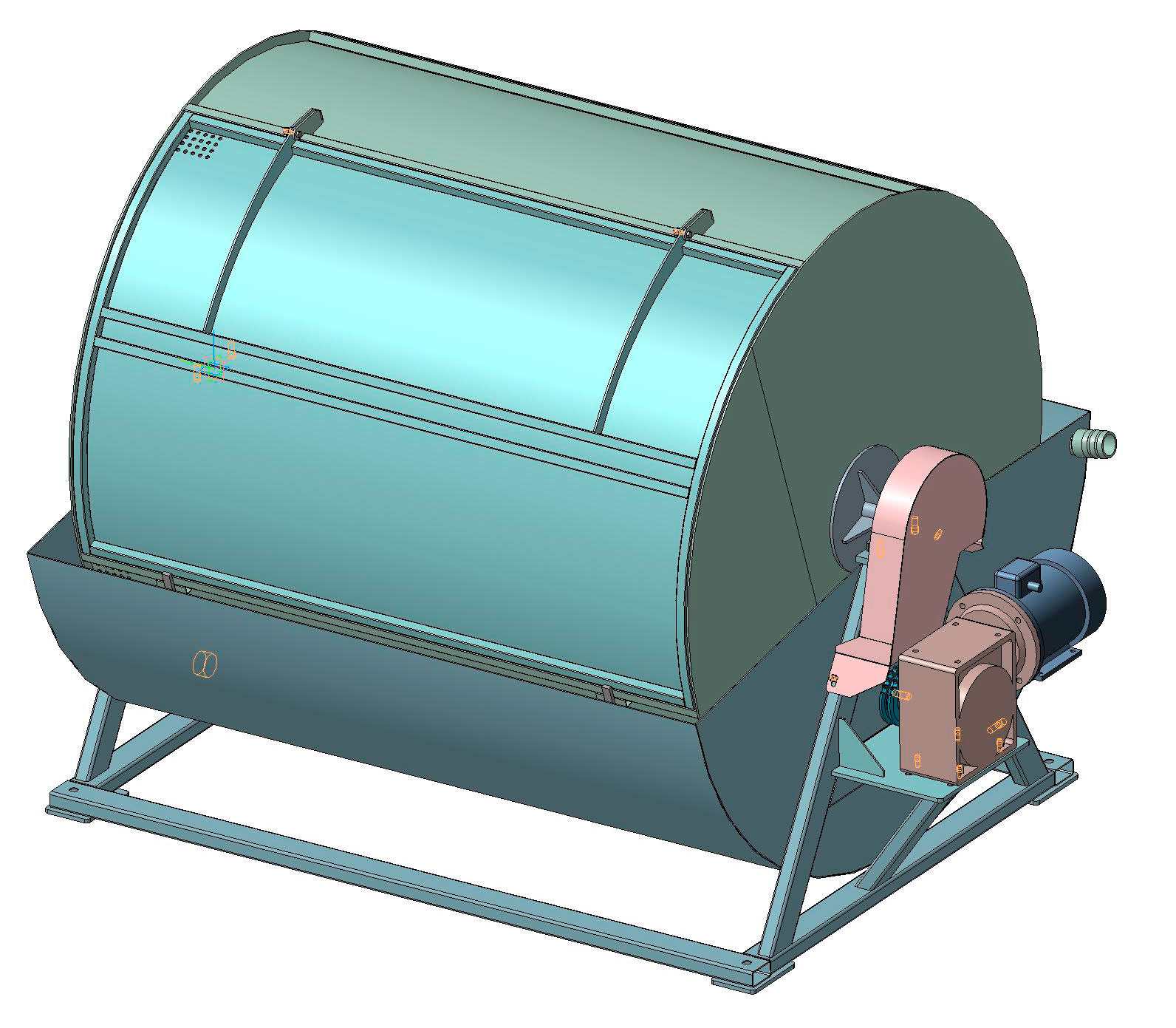

Машина для стирки рыболовных сетей 1,5 м.куб.

Машина стиральная для стирки рыболовных сетей. Ёмкость барабана - 1500 литров. Мощность привода 3 кВт.
Привод - мотор-редуктор NMRV 110-50-28-B3-3,0 -SS2 и цепная передача. Патрубки подвода проточной воды - 2 дюйма.

Состав: 3D Сборка

Софт: КОМПАС-3D 15SP2

Файлы:
Стиральная машина/
Стиральная машина/СМ 1500.02 Станина/
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.009 Обечайка.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.000 Станина.a3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.014 Штуцер.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.015 Ребро.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.006 Труба продольная.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.011 Плита привода.m3d
Стиральная машина/СМ 1500.02 Станина/Thumbs.db
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.008 Сектор.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.005 Косынка.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.003 Труба.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.001 Раскос.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.012 Раскос.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.010 Патрубок.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.007 Лапа.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.002 Плита.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.013 Планка.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.008-01 Сектор.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.004 Перемычка.m3d
Стиральная машина/СМ 1500.02 Станина/СМ1500.02.100 Опора.a3d
Стиральная машина/Цепь 2ПР-19,05-6400 ГОСТ 13568-97 76 звеньев.m3d
Стиральная машина/СМ1500.00.002 Шпонка.m3d
Стиральная машина/АИР 100L4.m3d
Стиральная машина/СМ1500.00.006 Шайба.m3d
Стиральная машина/Thumbs.db
Стиральная машина/КРАН ШАРОВЫЙ 2 дюйма/
Стиральная машина/КРАН ШАРОВЫЙ 2 дюйма/Thumbs.db
Стиральная машина/КРАН ШАРОВЫЙ 2 дюйма/Кран шаровый 2.m3d
Стиральная машина/КРАН ШАРОВЫЙ 2 дюйма/7010.01.016 Штуцер ниппельный Dy 65 - G2.m3d
Стиральная машина/СМ1500.00.000 Стиральная машина.a3d
Стиральная машина/СМ1500.00.005 Штуцер.m3d
Стиральная машина/СМ 1500.03 Кожух/
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.000 Кожух.a3d
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.004 Кронштейн.m3d
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.003 Пластина.m3d
Стиральная машина/СМ 1500.03 Кожух/Thumbs.db
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.001 Панель.m3d
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.005 Кронштейн.m3d
Стиральная машина/СМ 1500.03 Кожух/СМ1500.03.002 Обечайка.m3d
Стиральная машина/Мотор-редуктор NMRV 110-50-28-3-B3.a3d
Стиральная машина/Подшипниковый узел CRAFT UCP 209.m3d
Стиральная машина/Редуктор NMRV 110.m3d
Стиральная машина/СМ1500.00.003 Втулка.m3d
Стиральная машина/СМ1500.00.001 Звездочка.m3d
Стиральная машина/СМ 1500.01 Барабан/
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.004 Профиль.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.202 Фланец.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.008 Профиль.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.100 Крышка.a3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.002 Сектор.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.001 Сектор.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.105 Петля.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.200 Вал ведущий.a3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.101 Обечайка.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.006 Петля.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.005 Уголок.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.103 Дуга.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.301 Ось.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.003 Обечайка.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.203 Ребро.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.201 Вал.m3d
Стиральная машина/СМ 1500.01 Барабан/Thumbs.db
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.300 Ось.a3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.102 Профиль.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.104 Уголок.m3d
Стиральная машина/СМ 1500.01 Барабан/Защелка OJOP 702C с фиксатором 10С.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.007 Упор.m3d
Стиральная машина/СМ 1500.01 Барабан/СМ1500.01.000 Барабан.a3d
Стиральная машина/СМ1500.00.004 Звездочка ведущая.m3d
