Модель колесного диска DW18x24

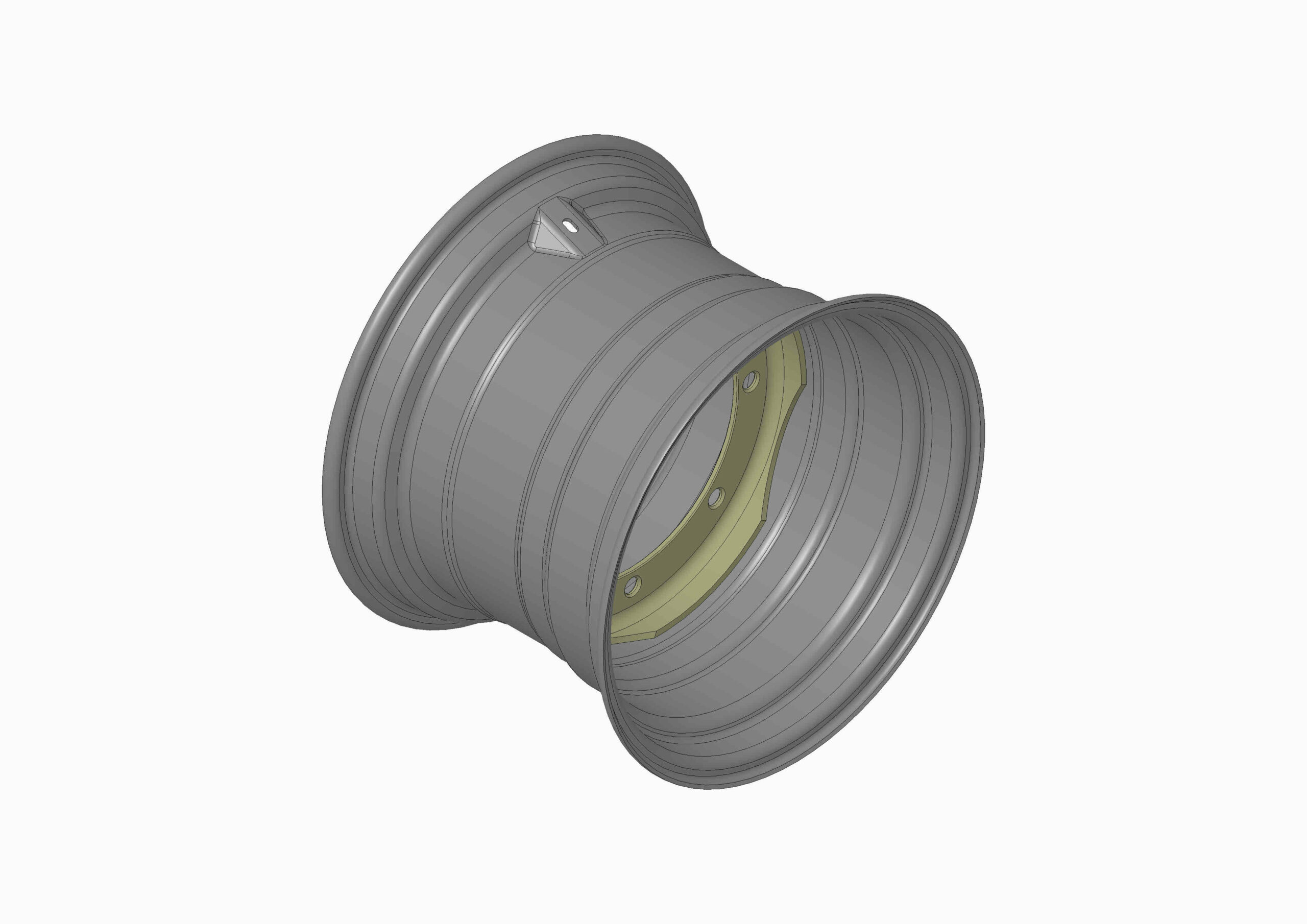

3D модель сборки колесного диска DW 18-24-3101015 состоит из двух деталей, твердотельное моделирование, размеры взяты из чертежа предприятия изготовителя. Входящие детали имеют дерево построения.
Технические характеристики колесного диска DW 18-24-3101015:
Номенклатурный номер П947K0УB1403000
Условное обозначение DW18-24-3101015
Рекомендуемая шина 530-610; 21.3R24
Диаметр центрального отверстия D1, мм 368
Диаметр расположения крепежных отверстий D2, мм 415
Диаметр крепёжого отверстия d, мм 24
Тип фаски, град./мм 90
Число крепежных отверстий 8
Вылет ЕТ, мм +40
Масса, кг 48,1
Типоразмер DW18x24
Состав: 3D сборка
Софт: SolidWorks 2017 SP5
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
