Модернизация двухрядного плуга для основной безотвальной обработки почвы с конструкторской разработкой рабочего органа

Южно-уральский государственный аграрный университет
Кафедра Тракторы, сельскохозяйственные машины и земледелие
Дипломный проект на тему :  Модернизация двухрядного плуга для основной безотвальной обработки почвы с конструкторской разработкой рабочего органа

Челябинск 2016

Пояснительная записка содержит: страниц – 90, таблиц – 1; рисунков – 29; графическая часть А1 – 7.
Основными объектами разработки дипломного проекта являются вопросы более эффективной основной безотвальной обработки почвы с конструктивной разработкой рыхлительных роторов на стойке СибИМЭ.
Применение данного орудия на почвах подверженных ветровой и водной эрозии, улучшает крошение почвы, снижает трудозатраты, повышает плодородие почвы, и в результате возможен рост урожайности сельскохозяйственных культур за счёт более качественного крошения почвы, а также наполнения подпочвенного слоя насыщенным водно-воздушным балансом.
Эффективность использования этого орудия увеличит производительность труда, повысит качество обработки почвы при соблюдении всех агротехнических требований.

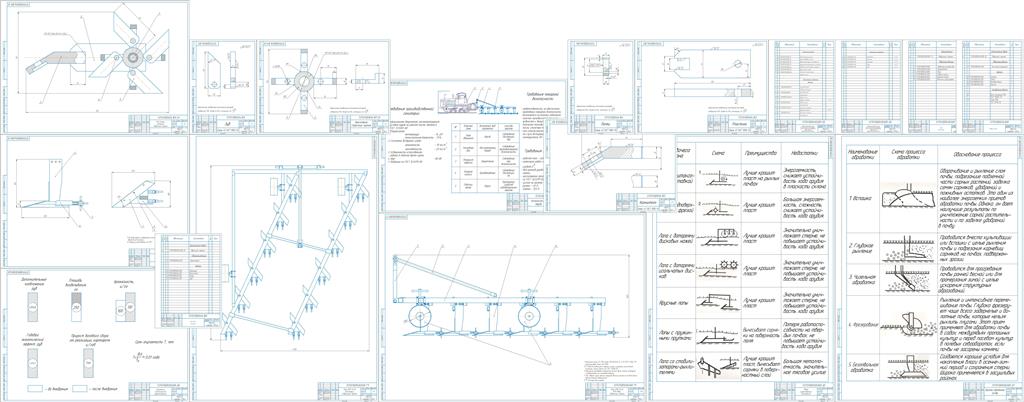

Графическая часть содержит: Приемы обработки почвы, Обзор существующих конструкций, Общий вид орудия. Сборочный чертеж, Рабочий орган. Сборочный чертеж, Деталировку, Охрану труда, Определение технико-экономических показателей
Содержание
Введение
1 Обоснование темы
1.1 Цель обработки почвы
1.2 Виды и приемы обработки почвы
1.3 Оценка различных технологий и систем машин для основной обработки почвы в степной зоне
2. Обзор существующих машин и рабочих органов для глубокой безотвальной обработки почвы
2.1 Противоэрозионные почвообрабатывающие машины
2.2 Плоскорезы-глубокорыхлители
2.3 Плуги-рыхлители
2.4 Рекомендуемые машины для основной обработки почвы выявленные по результатам сравнительных испытаний
2.5 Обзор протовоэрозионных рабочих органов
3. Проектная часть
3.1 Расчет основных силовых и конструктивных показателей агрегата Т-170Б+ПРУ-12-35
3.2 Расчет количества рабочих органов на плуге
3.3 Расчет сил, действующих на орудие
3.4 Определение реакции почвы на ободе опорного колеса
3.5 Расчет продольной устойчивости агрегата
3.6 Определение диаметра оси колеса
3.7 Выбор подшипников под оси опорных колес орудия
4. Обоснование конструкции рабочего органа
4.1 Расчет силового взаимодействия рыхлительного ротора с почвой
4.2 Определение сил, действующих на рыхлитель
4.3 Расчет стойки рабочего органа на изгиб
4.4 Расчет болтов стойки на срез
4.5 Расчет сварного шва
5. Безопасность труда
5.1 Введение
5.2 Анализ условий труда механизаторов
5.3 Организационные и технические мероприятия
5.4 Требования к применению средств защиты работающих
5.5 Инструкция по охране труда при работе на почвообрабатывающем агрегате (с плугом рыхлителем)
6. Оценка экономической эффективности
Заключение
Список использованной литературы
Приложение А. Спецификация

Состав: Приемы обработки почвы (Д1), Обзор существующих конструкций (Д2), Общий вид орудия (СБ), Рабочий орган (СБ), Деталировка (зуб, крестовина, кронштейн, палец, пластина), Охрана труда (Д3), Определение технико-экономических показателей (Д4). спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация двухрядного плуга для основной безотвальной обработки почвы с конструкторской разработкой рабочего органа

диплом/
диплом/Ведомость и спецификации/
диплом/Ведомость и спецификации/Ведомость.frw
диплом/Ведомость и спецификации/Ведомость2.frw
диплом/Ведомость и спецификации/Плуг ПРУ-12-35.frw
диплом/Ведомость и спецификации/Рабочий орган.frw
диплом/Ведомость и спецификации/Рыхлитель роторный.frw
диплом/диплом ПЗ новый.docx
диплом/Чертежи/
диплом/Чертежи/~$иемы обработки почвы.cd~
диплом/Чертежи/БЖД/
диплом/Чертежи/БЖД/Безопасность труда.cdw
диплом/Чертежи/БЖД/БЖ.JPG
диплом/Чертежи/Деталировка/
диплом/Чертежи/Деталировка/Зуб.cdw
диплом/Чертежи/Деталировка/Крестовина Сборочный чертеж.cdw
диплом/Чертежи/Деталировка/Кронштейн.cdw
диплом/Чертежи/Деталировка/Палец.cdw
диплом/Чертежи/Деталировка/Пластина.cdw
диплом/Чертежи/Диаграммы экономической эффективности.cdw
диплом/Чертежи/Обзор конструкций/
диплом/Чертежи/Обзор конструкций/1.JPG
диплом/Чертежи/Обзор конструкций/10.JPG
диплом/Чертежи/Обзор конструкций/2.JPG
диплом/Чертежи/Обзор конструкций/3.JPG
диплом/Чертежи/Обзор конструкций/4.JPG
диплом/Чертежи/Обзор конструкций/5.JPG
диплом/Чертежи/Обзор конструкций/6.JPG
диплом/Чертежи/Обзор конструкций/7.JPG
диплом/Чертежи/Обзор конструкций/8.JPG
диплом/Чертежи/Обзор конструкций/Обзор существующих конструкций.cdw
диплом/Чертежи/Плуг ПРУ-12-35 Вид сверху.cdw
диплом/Чертежи/Плуг ПРУ-12-35.cdw
диплом/Чертежи/Приемы обработки почвы/
диплом/Чертежи/Приемы обработки почвы/1.JPG
диплом/Чертежи/Приемы обработки почвы/2.JPG
диплом/Чертежи/Приемы обработки почвы/3.JPG
диплом/Чертежи/Приемы обработки почвы/4.JPG
диплом/Чертежи/Приемы обработки почвы/5.JPG
диплом/Чертежи/Приемы обработки почвы/Приемы обработки почвы.cdw
диплом/Чертежи/Приемы обработки почвы/Приемы обработки почвы.cdw.bak
диплом/Чертежи/Рабочий орган/
диплом/Чертежи/Рабочий орган/Рабочий орган.cdw
диплом/Чертежи/Рабочий орган/Рыхлитель роторный Сборочный чертеж.cdw
