Модернизация отвального плуга для основной обработки почвы с конструкторской разработкой рабочих органов

Южно-Уральский государственный аграрный университет»
Институт агроинженерии
Кафедра Тракторы, сельскохозяйственные машины и земледелие
Дипломный проект на тему: МОДЕРНИЗАЦИЯ ОТВАЛЬНОГО ПЛУГА ДЛЯ ОСНОВНОЙ ОБРАБОТКИ ПОЧВЫ С КОНСТРУКТОРСКОЙ РАЗРАБОТКОЙ РАМЫ ОРУДИЯ
Челябинск 2017

В условиях кризиса в экономике и агропромышленном комплексе страны основным вопросом становится модернизация имеющихся в наличии машин и агрегатов. В результате анализа технико-экономических показателей, необходимо усовершенствовать рабочий орган плуга.
Предлагаемый вариант модернизации заключается в следующем: спроектировать отвальный плуга для основной обработки почвы с конструкторской разработкой универсальных рабочих органов
Внедрение данной конструкции позволяет увеличить производительность путем уменьшения тягового сопротивления плуга, и улучшить крошение почвы за счет изменения угла рабочей поверхности.
Приведенный расчет экономической эффективности показывает хорошую годовую экономию, малый срок окупаемости, снижение трудоемкости и указывает на целесообразность внедрения данного проекта в хозяйствах агропромышленного комплекса.

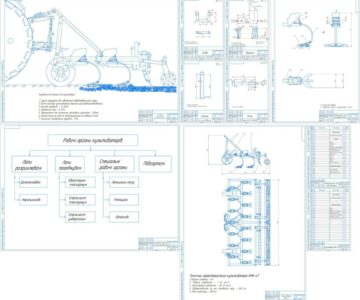

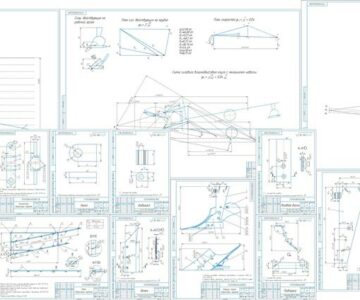

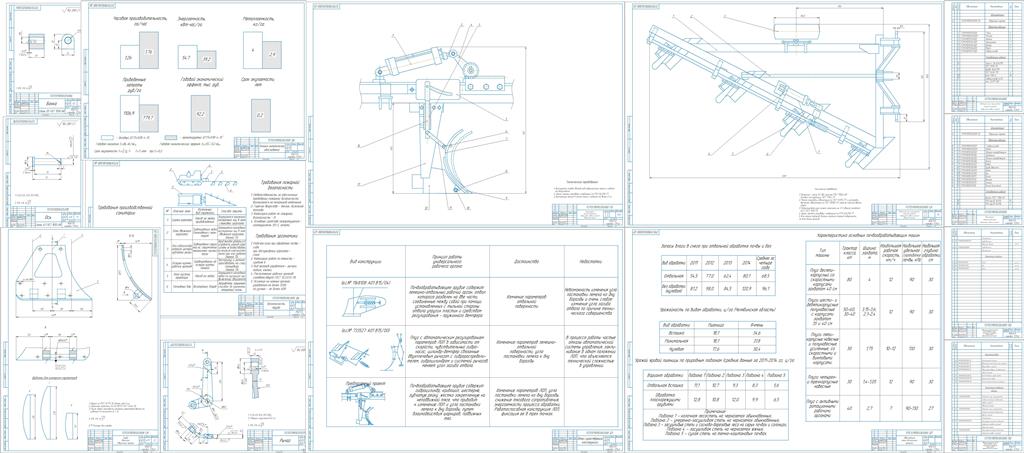

Графическая часть содержите обоснование темы проекта, анализ существующих конструкций, сборочные чертежи орудия и рабочего органа, чертежи деталей
Содержание
Введение
1 Обоснование темы дипломного проекта
1.1 Общая характеристика схемы обработки почвы
1.2 Отвальная обработка – как один из основных способов обработки почвы
2. Проектно-конструкторская часть
2.1 Обзор существующих агрегатов для основной обработки почвы и конструкций универсальных рабочих органов
2.2 Устройство и работа составных частей плуга
2.3 Описание разрабатываемого орудия
2.4 Расчетная часть
2.4.1 Расчет пальца на срез
2.4.2 Расчет пальца на смятие
2.4.3 Расчет тяги на растяжение
2.4.4 Расчет сварных швов опорного кронштейна гидроцилиндра
2.4.5 Расчет осей шарниров соединения отвала с башмаком
3. Безопасность труда
Введение
3.1 Опасные и вредные производственные факторы при обработке почвы и пути их устранения
3.2 Требования к техническому состоянию агрегата
3.3 Организация обучения работающих безопасности труда
3.4 Обеспечение работающих спецодеждой
3.5 Инструкция по охране труда при работе на отвальном плуге для основной обработки почвы с универсальными рабочими органами
4. Расчет технико-экономических показателей
Заключение
Список использованной литературы

Состав: Обоснование темы проекта (Д1), Анализ существующих конструкций (Д2), Общий вид орудия (СБ), Рабочий орган (СБ), Грудь башмака (СБ) Деталировка (бронка, ось, рычаг), Охрана труда (Д3), Определение технико-экономических показателей (Д4) Язык документа

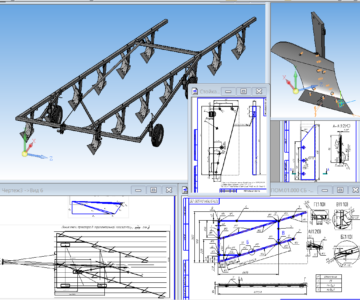

Софт: КОМПАС-3D 14
