Обоснование схемы и параметров орудия для отвальной обработки почвы

«Южно-Уральский государственный аграрный университет»
(ФГБОУ ВО Южно-Уральский ГАУ)
Институт агроинженерии
Факультет Инженерно-технологический
Кафедра Тракторы, сельскохозяйственные машины и земледелие
Дисциплина Расчет и конструирование технических средств для возделывания сельскохозяйственных культур
КУРСОВАЯ РАБОТА
на тему
Обоснование схемы и параметров орудия для отвальной обработки почвы
Челябинск 2018

Трактор К-744 Р1
Ркр, кН 69,7
Орудие Плуг отвальный
Глубина обработки, м 0,2
Удельное сопротивление почвы, кН/м2 80
Рабочий орган Отвал
b, м 0,38
2γ,θ0,град 40
a 0,2
c 1/3
∆b, м 0,03
Количество корпусов 11

¬¬Содержание
Введение 4
1 Обоснование основных параметров рабочего органа и орудия 5
1.1 Способы обработки почвы 5
1.2 Обоснование схемы расположения рабочих органов на раме орудия 6
2 Расчет сил, действующих на орудие 8
2.1 Определение составляющих главного вектора сил 9
3 Выбор линии тяги в продольно – вертикальной плоскости 13
3.1 Построение многоугольника сил 14
3.2 Определение реакции на ободе опорного колеса 15
3.3 Определение диаметра и ширины обода опорного колеса 17
4 Анализ процесса перевода плуга из рабочего положения в транспортное 19
5 Продольная устойчивость агрегата 22
Заключение 23
Список литературы 24
ПРИЛОЖЕНИЯ А 25
ПРИЛОЖЕНИЯ Б 30

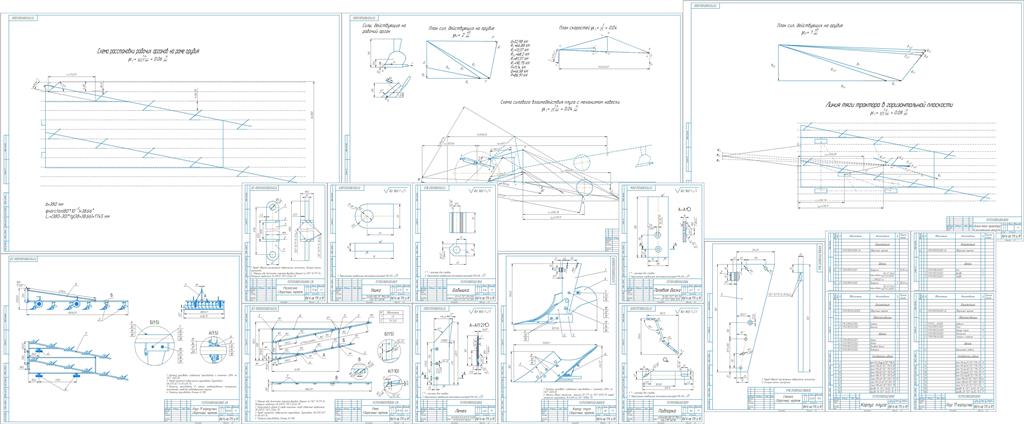

Состав: Схема расстановки рабочих органов на раме орудия(А1), Схема силового взаимодействия плуга с механизмом навески(А1), Линия тяги трактора в горизонтальной плоскости(А1), Чертеж плуга СБ(А2), Чертеж рамы СБ(А3), Деталировка (Раскосина, Ухо), Чертеж рабочего органа СБ(А3) Подсборка стойки с бобышкой СБ(А3), Деталировка(Лемех, стойка, полевая доска, бобышка), Спецификации, ПЗ, Расчеты Плуга и рабочего органа в APM FEM Язык документа

Софт: КОМПАС-3D 16.1.5

Сайт: www

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Обоснование схемы и параметров орудия для отвальной обработки почвы

В масштабе\А1 4 в 1\Плуг 11 корпусный Сборочный чертеж _ ТСМЗ.ПОП.00.000 СБ.cdw
В масштабе\А1 4 в 1\Рама Сборочный чертеж _ ТСМЗ.ПОП.01.000 СБ.cdw
В масштабе\А1 4 в 1\Раскосина Сборочный чертеж _ ТСМЗ.ПОП.05.000 СБ.cdw
В масштабе\А1 4 в 1\Ушко _ ТСМЗ.ПОП.05.001.cdw
В масштабе\А1 6 в 1\Бобышка _ ТСМЗ.ПОП.02.102.cdw
В масштабе\А1 6 в 1\Корпус плуга Сборочный чертеж _ ТСМЗ.ПОП.02.000СБ.cdw
В масштабе\А1 6 в 1\Лемех _ ТСМЗ.ПОП.02.002.cdw
В масштабе\А1 6 в 1\Подпорка _ ТСМЗ.ПОП.02.004.cdw
В масштабе\А1 6 в 1\Полевая доска _ ТСМЗ.ПОП.02.003.cdw
В масштабе\А1 6 в 1\Стойка с бобышкой Сборочный чертеж _ ТМСЗ.ПОП.02.100 СБ.cdw
В масштабе\А
В масштабе\А
В масштабе\А
В масштабе\ПЗ Дима.docx
В масштабе\Спецификации\СП Корпус плуга.spw
В масштабе\Спецификации\СП Плуг 11 корпусный _ ТСМЗ.ПОП.00.000.spw
В масштабе\Спецификации\СП Рама _ ТСМЗ.ПОП.01.000.spw
В масштабе\Спецификации\СП Раскосина _ ТСМЗ.ПОП.05.000.spw
В масштабе\Спецификации\СП Стойка с бобышкой.spw
В масштабе\А1 4 в
В масштабе\А1 6 в
В масштабе\А3
В масштабе\Спецификации
В масштабе
