Модернизация гидросистемы трактора К-701 для агрегатирования посевных комплексов

Костанайский государственный университет имени А. Байтурсынова
Кафедра Машин и оборудования
ДИПЛОМНЫЙ ПРОЕКТ на тему: «Модернизация гидросистемы трактора К-701 для агрегатирования посевных комплексов»
Костанай 2015

Дипломный проект содержит 58 страниц, 16 рисунков, 9 таблиц, 30 литературных источников.

ТРАКТОР К-701, НЕЗАВИСИМАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА, АКСИАЛЬНО-ПОРШНЕВОЙ ГИДРОНАСОС, РАБОЧЕЕ ДАВЛЕНИЕ, ПОСЕВНОЙ КОМПЛЕКС, ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ, СРОК ОКУПАЕМОСТИ.

Цель проекта - повышение производительности тракторов К-701 на посеве за счет обеспечения возможности агрегатирования современных высокопроизводительных комплексов.
Объект исследования – конструкция гидросистемы трактора К-701.
Проведен количественный и качественный анализ состава парка тракто-ров и посевных комплексов Костанайской области.
В работе проведен анализ конструкции современных посевных комплексов и гидросистемы трактора К-701, на основании которого предложены способы их совместного агрегатирования. Проведен расчет технико-экономических показателей применения трактора К-701 с модернизированной гидросистемой
и определено, что при его использовании удельные затраты средств на 1 га посевных площадей ниже на 5,9%.
Предложена конструкция модернизированной конструкции независи-мой гидросистемы для трактора К-701 применение которой, обеспечивает необходимое давление и расход рабочей жидкости для привода гидромотора вентилятора посевного комплекса без применения мультипликатора и аксиально-поршневого насоса повышенной производительности. Применение модернизированной гидросистемы обеспечивает повышение производительности при выполнении посевных работ на 20-50%.
Определены прямые эксплуатационные затраты при использовании трактора К-701 с разработанной независимой гидросистемой в сравнении с базовым агрегатом и рассчитан срок окупаемости капитальных вложений.

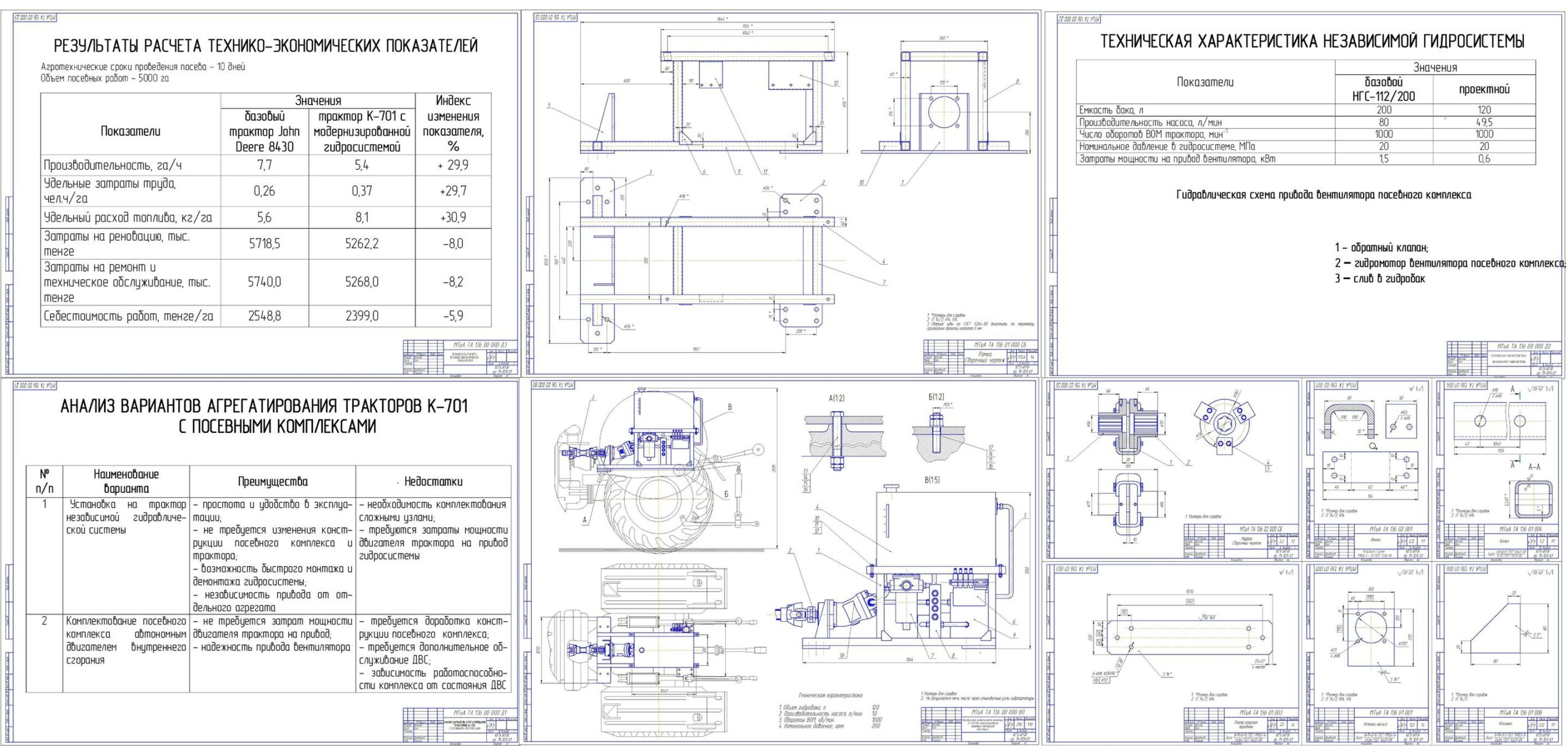

Состав: Тактор К-701 с независимой гидросистемой(ВО), Рамка (СБ), Муфта (СБ), Деталировка (лента, балка, косынка, фланец насоса, плита опорная передняя), Спецификации, ПЗ Язык документа
