Модернизация почвообрабатывающей посевной машины ППА «Обь-4-3Т» с разработкой сошника

Государственный аграрный университет Северного Зауралья, Кафедра Технические системы в АПК; Бакалаврская работа на тему «Модернизация почвообрабатывающей посевной машины ППА «Обь-4-3Т» с разработкой сошника», Тюмень 2018.

Цель работы: улучшение конструкции посевной машины Обь-4-3Т. В настоящее время большая часть зерновых культур высевается рядковым способом сеялками типа СЗП-3,6 с дисковыми сошниками. Преимуществом их по сравнению с лаповыми сошниками сеялок типа СЗС-2,1, Обь-4-ЗТ и др. является индивидуальное копирование поверхности поля с более равномерной глубиной заделки семян. В данном выполнен анализ существующих конструкции сеялок и посевных машин и, учитывая особенности выращивания данной культуры, местные условия, а также состав машинно-тракторного парка, была предложена достаточно простая и экономически выгодная конструкция изменения посевной машины.
Проанализированы опасные и вредные факторы в хозяйстве, а также техника безопасности при работе на машине.
Приведенные технические и технико-экономические расчеты показали целесообразности принятых решений.

Содержание
Введение 8
1 Бизнес справка на тему «Модернизация почвообрабатывающей посевной машины ППА «Обь-4-3Т» с разработкой сошника» 9
2 Технология посева зерновых 12
2.1 Агробиологические особенности зерновых культур 12
2.2 Технологические свойства семян 16
2.3 Посев и его технология 18
2.4 Способы посева семян зерновых культур, их виды 20
2.5 Классификация посева 27
2.6 Агротехнические требования при посеве 28
3 Анализ посевных машин и патентов сошников 31
3.1 Классификация, посевных машин 31
3.2 Обзор конструкций сеялок 33
3.3 Обзор рабочих органов посевных машин 40
4 Конструкторская разработка 44
4.1 Обоснование разбросного способа посева семян 44
4.2 Обоснование конструктивно–технологической схемы модернизированной машины 47
4.3 Расчет деталей и узлов 49
5 Безопасность жизнедеятельности 55
5.1 Меры безопасности при работе на агрегате с почвообрабатывающей посевной машины ППА «Обь-4-3Т» 55
5.2 Порядок организации прохождения инструктажей, виды инструктажей 57
6 Технико – экономическая эффективность проекта 61
Заключение 70
Список использованных источников 71

Техническая характеристика
1. Рабочая ширина захвата,мм . . . . . .4000
2. Глубина заделки семян,мм .. . . . . . . 3,0
3. Ширина полосы рассева,мм . . . . . . .220
4. Количество лап-сошников,шт . . . . .11
5. Производителность,га/ч. . . . . .2,8-4,4
6. Габаритные размеры,м . . . 5,23х4,0х2,0
7. Масса, кг . . . . . . . . . . . . . . . . . . . . .1800

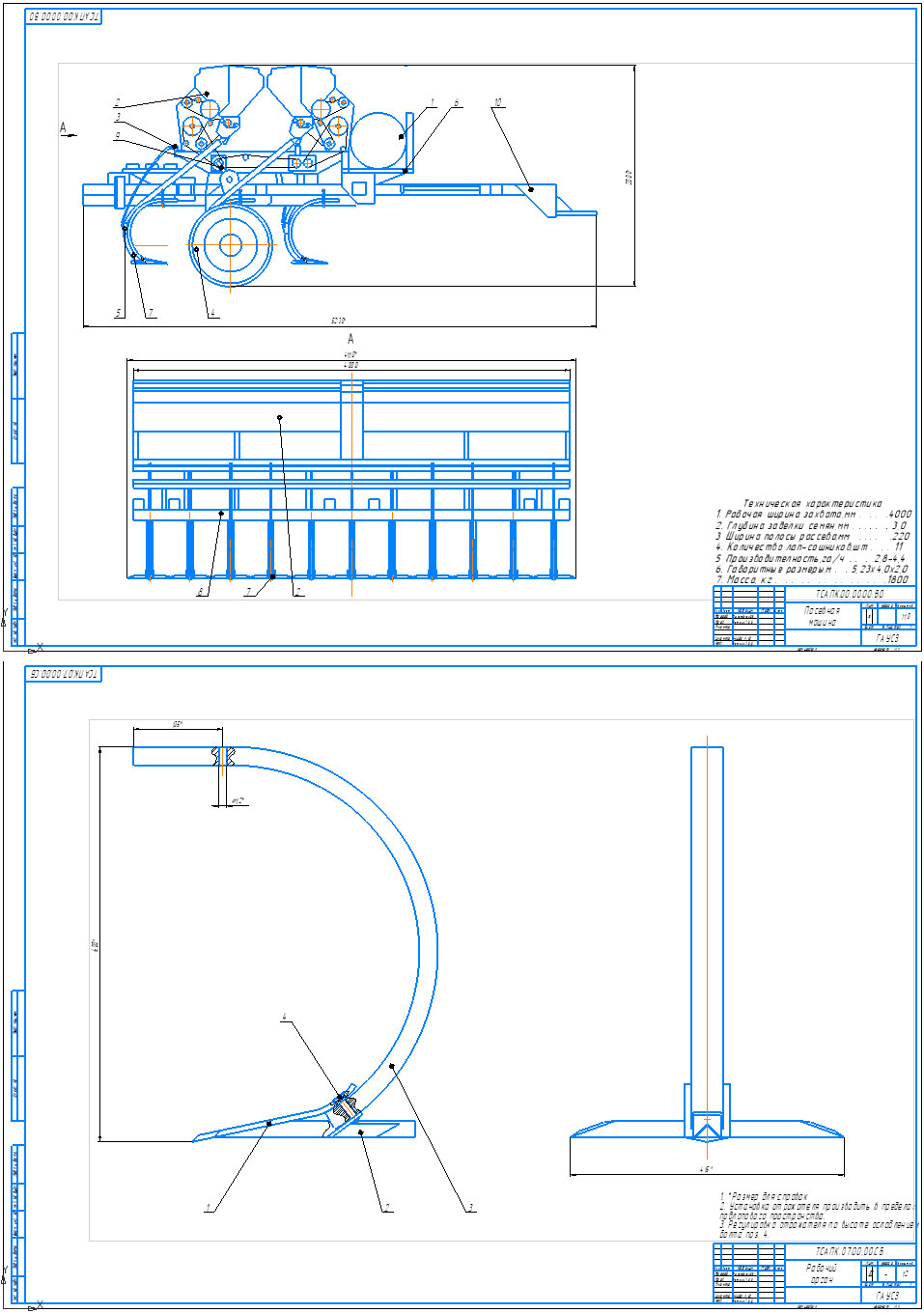

Работа состоит из пояснительной записки объёмом 73 листов формата А4 и графического материала состоящего из 7 листов формата А1. Графический материал включает в себя: 1) Агротехнические требования А1; 2) Способы посева А1; 3) Обзор патентов А1; 4) Общий вид посевной машины А1; 5) Сборочный чертеж сошника А1; 6) Рабочие чертежи деталей; 7) Технико-экономические показатели.

Состав: Вид общий (ВО), Сборочный чертеж (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация почвообрабатывающей посевной машины ППА «Обь-4-3Т» с разработкой сошника

записка\1.docx
записка\2.docx
записка\3.docx
записка\4.docx
записка\5.docx
записка\6.docx
записка\Аннотация.doc
записка\Введение.doc
записка\ведомость.docx
записка\задание.docx
записка\Заключение.docx
записка\Приложения.docx
записка\Содержание.docx
записка\Список используемой литературы1.doc
записка\Титульный.docx
ДОКЛАД Хикматулин.docx
графика\1.cdw
графика\2.cdw
графика\видоб\во.cdw
графика\видоб\ВОспец.docx
графика\детали\Воздухопровод А3.cdw
графика\детали\коллектор А3.cdw
графика\детали\Косынка А4.cdw
графика\детали\Пластина А4.cdw
графика\детали\Распределитель А3.cdw
графика\детали\Спецификация Воздухопровод.cdw
графика\детали\Спецификация Коллектор.cdw
графика\детали\Спецификация Распределитель.cdw
графика\обзор.cdw
графика\сборочный\Лапа-сошник.cdw
графика\сборочный\Спецификация рабочий орган.cdw
графика\экономика.cdw
графика\экономика.docx
графика\видоб
графика\детали
графика\сборочный
записка
графика
