Модернизация погрузчика-метателя ПМЗ-100

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра Сельскохозяйственные машины
на тему: «Техническое обеспечение послеуборочной обработки озимой пшеницы в ДСУП «Сельхоз – Повитье» Кобринского района с модернизацией погрузчика-метателя ПМЗ-100»
Минск, 2019

Дипломный проект включает расчётно ‒ пояснительную записка на 109 страницах машинописного текста, графическую часть на 9 листах формата А1, 21 таблиц, 8 рисунков.
Ключевые слова: анализ, технология, уровень механизации, система машин, машина первичной очистки, пневмоаспирация , вентилятор.
Целью дипломного проекта является закрепления теоретических знаний и получение практических навыков.
В проекте приведён анализ хозяйственной деятельности и использования МТП в ДСУП «Сельхоз – Повитье».
В конструкторской части проекта обоснована модернизация приводного барабана триммера погрузчика-метателя зерна ПМЗ-100.
Выполнены технологический расчёт: прочностной расчет вала,обоснованы основные конструктивные и кинематические параметры барабана.
Обоснованность принятых в проекте решений подтверждено технико – экономическими расчетами.
В соответствии с заданием разработаны вопросы по охране труда на производстве, при работе с машиной, безопасности жизнедеятельности в чрезвычайных ситуациях и экологической безопасности.

Содержание
Введение
1 Производственно ‒ экономическая характеристика сельскохозяйственного предприятия
1.1 Общие сведения о предприятия 10
1.2 Природно-климатические условия 12
1.3 Состояние отрасли растениеводства 13
1.4 Состояние и использование МТП 18
1.5 Технология и комплекс машин по возделыванию озимой пшеницы в хозяйстве
2 Обоснование темы дипломного проекта 36
2.1 Общие агротехнические требования к зернометательным машинам 36
2.2 Обзор конструкций зернометательных машин 37
2.3 Описание технологического процесса работы модернизируемой машины ПМЗ-100
2.4 Обоснование модернизации 57
3 Расчет технологических, конструктивных, энергетических и эксплуатационных параметров модернизируемой машины
3.1 Технологический расчет рабочих органов 62
3.2 Конструктивный расчет узлов машины 66
3.2.1 Расчёт барабанов 66
3.2.2 Расчет натяжного устройства 67
3.2.3 Подбор редуктора 68
3.3 Технологический расчет и техническое обеспечение послеуборочной обработки озимой пшеницы
4 Охрана труда 77
4.1 Анализ состояния охраны труда в ДСУП «Сельхоз – Повитье» 77
4.2 Разработка мер безопасности при эксплуатации при эксплуатации погрузчика-метателя ПМЗ-100
4.3 Обеспечение пожарной безопасности в ДСУП «Сельхоз – Повитье» 89
5. Экономическое обоснование и расчёт эффективности модернизации по-грузчика-метателя зерна ПМЗ-100
5.1 Технико – экономические показатели конструкторской разработки 91
5.2. Капитальные вложения на приобретение, изготовление (модернизацию) сельскохозяйственной машины, агрегатов, уз-лов
5.3 Расчёт производительности агрегата и годового объёма работы 93
5.4 Расчёт трудозатрат и роста производительности тру-да 94
5.5 Материалоёмкость процесса 94
5.6 Энергоёмкость процесса 95
5.7 Капиталоёмкость процесса 96
5.8 Расчёт эффективности капитальных вложений 99
Заключение 102
Список использованных источников 103
Спецификации

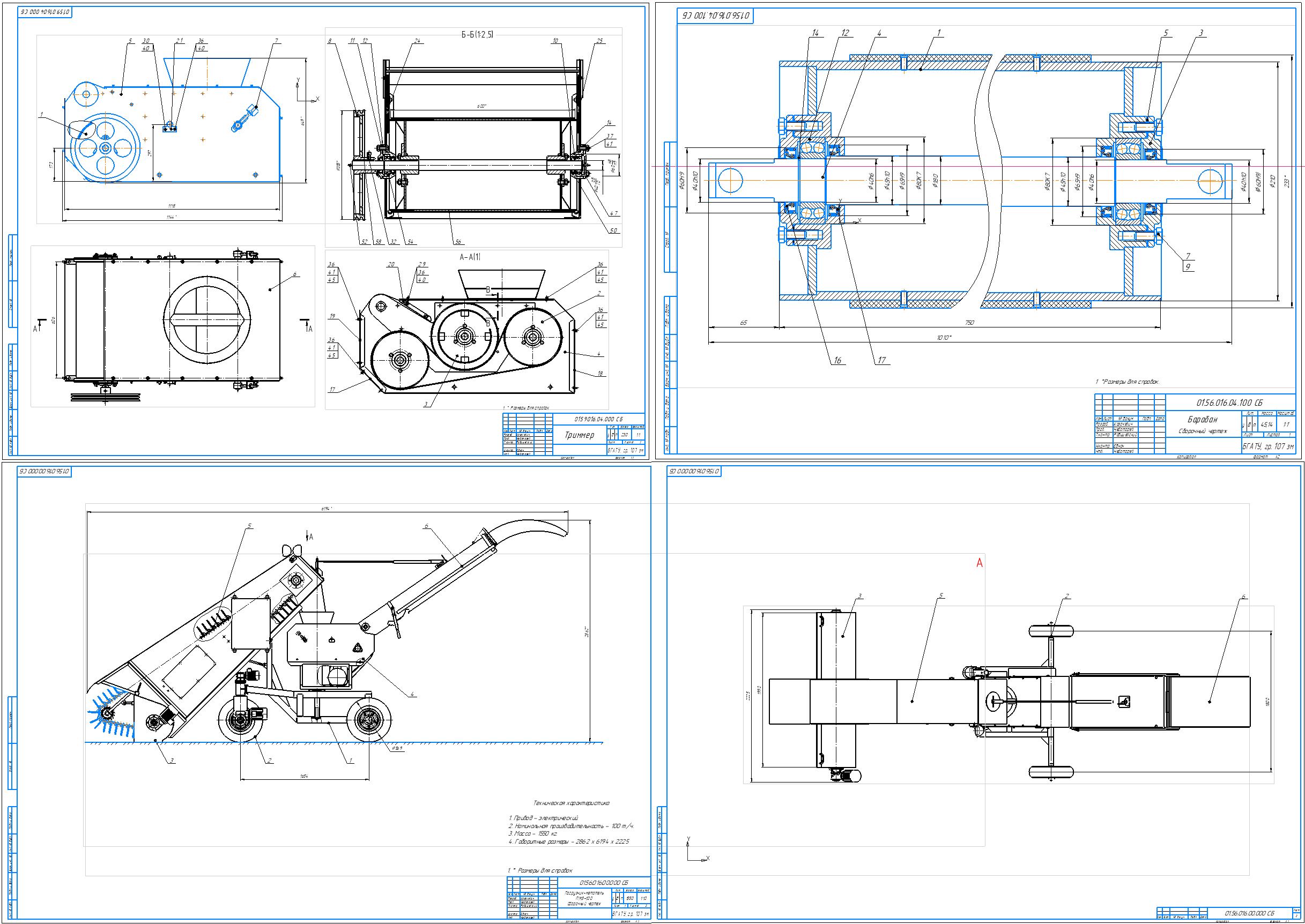

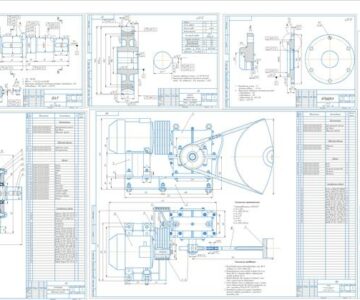

Состав: Погрузчик-метатель (ВО), Триммер (СБ), Деталировка (крышка, вал, труба, кольцо, фланец, корпус, барабан), Технологическая схема (ТХ), ПЗ Язык документа

Софт: КОМПАС-3D 18 SP1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Модернизация погрузчика-метателя ПМЗ-100

ПМЗ-100/
ПМЗ-100/2 А1 СБ.cdw
ПМЗ-100/А1 Триммер.cdw
ПМЗ-100/А1 ТХ.cdw
ПМЗ-100/А1 Характеристика.cdw
ПМЗ-100/А1 Экономика.cdw
ПМЗ-100/А1-5 Потентный поиск.cdw
ПМЗ-100/А1-7 СБ (А2+А2)/
ПМЗ-100/А1-7 СБ (А2+А2)/А2 Корпус СБ.cdw
ПМЗ-100/А1-7 СБ (А2+А2)/А2 Барабан СБ.cdw
ПМЗ-100/А1-8 Деталировка/
ПМЗ-100/А1-8 Деталировка/А3 Вал.cdw
ПМЗ-100/А1-8 Деталировка/А3 Крышка.cdw
ПМЗ-100/А1-8 Деталировка/А3 Труба.cdw
ПМЗ-100/А1-8 Деталировка/А4 Кольцо.cdw
ПМЗ-100/А1-8 Деталировка/А4 Фланец.cdw
ПМЗ-100/А1-ОК.cdw
ПМЗ-100/Ведомость проекта.DOC
ПМЗ-100/Доклад.doc
ПМЗ-100/Задание Казакевич.DOC
ПМЗ-100/Записка.docx
ПМЗ-100/Реферат.docx
ПМЗ-100/Содержание.doc
ПМЗ-100/СП Тример.spw
ПМЗ-100/СП Барабан.spw
ПМЗ-100/СП ВО.spw
ПМЗ-100/СП Корпус.spw
ПМЗ-100/Спецификации.doc
ПМЗ-100/Табличка.docx
ПМЗ-100/Титульник .docx
