Модернизация рабочего оборудования погрузчика ТО-30

Воронежский государственный архитектурно-строительный университет
Кафедра строительной техники и инженерной механики имени профессора Н.А. Ульянова
Курсовой проект по дисциплине «Машины для земляных работ»
на тему: «МОДЕРНИЗАЦИЯ РАБОЧЕГО ОБОРУДОВАНИЯ ПОГРУЗЧИКА ТО-30»
Воронеж 2014

В данном проекте произведен модернизация и разработка рабочего оборудования одноковшового погрузчика.
Исходные данные
разрабатываемый грунт Y=1400…1600 кг/м^3
производительность погрузчика П=40 т/ч
номинальная грузоподъемность Q =2т
базовый трактор дизель Д-243
Мощность двигателя, при 2200 об/мин 57,4 (78) квт (л.с
Максимальная скорость-35 км/ч
Габаритные размеры, мм
длина 5715
ширина 2048
высота 2034

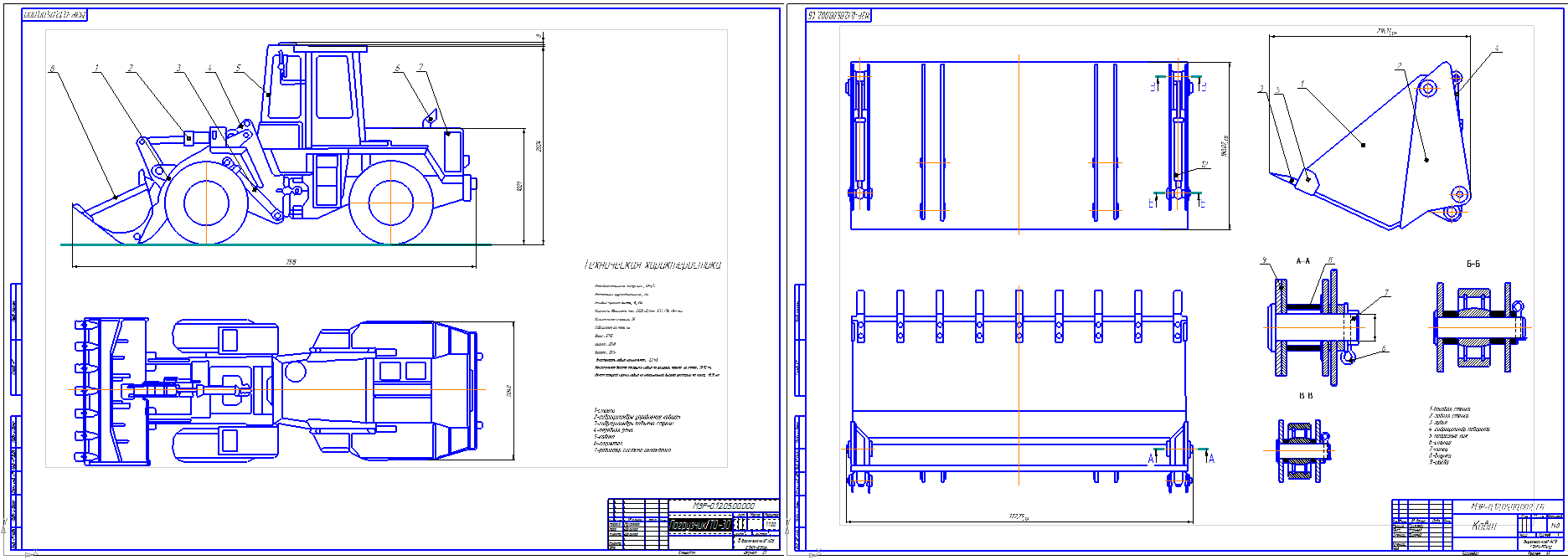

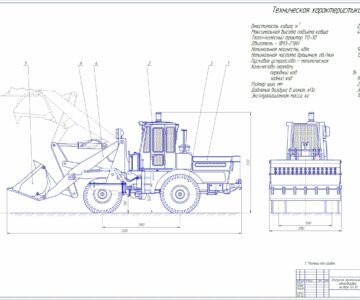

Графическая часть содержит общий вид погрузчика ТО-30, модернизированный ковш.
Курсовой проект содержит 3 листа формата А1 графической части, 20 страниц пояснительной записки, содержащей 8 рисунков.

Одноковшовыми погрузчиками называют самоходные подъемно-транспортные машины, у которых основным рабочим органом служит ковш, установленный на конце подъемной стрелы. Зачерпывают насыпной груз ковшом, опущенным вниз, при движении погрузчика вперед в сторону штабеля. Разгружают погрузчик после перемещения его к загружаемому транспортному средству и подъема ковша вверх.

Состав: Погрузчик ТО-30 (СБ), Ковш (СБ), Деталировка (вал, шкив, крышка), Спецификация. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Модернизация рабочего оборудования погрузчика ТО-30

МЗР/записка.docx
МЗР/Лист 3 А1(деталировка) (1).frw
МЗР/мзр-1.cdw
МЗР/мзр-2.cdw
МЗР/Спец дробилка (1).spw
