БГТУ им. В.Г. Шухова кафедра подъёмно-транспортные и дорожные машины. РГЗ по дисциплине " Технические основы создания машин" на тему : "Модернизация рабочего оборудования кустореза" Белгород 2016

Техническая характеристика кустореза на базе мини погрузчика LiuGong CPCD15
Масса снаряженного погрузчика, т, не более 2,8
Марка дизельного двигателя Perkins 404C-22
Номинальная мощность двигателя, кВт (л.с.) 34,1 (46,4)
Номинальная частота вращения вала двигателя, об/мин 2400
Максимальное давление в гидросистеме наклона и
подъема груза, МПа (кгс/см) 16 (160)
Максимальное давление в приводе хода, МПа (кгс/см) 32 (320)
Максимальная грузоподъемность, кг 1600
Высота подъема груза, м 2,8
Радиус поворота минимальный, мм 2000
База, мм 1440
Максимальная скорость передвижения, км/ч 20
Рабочая скорость передвижения, км/ч 3
В данной работе модернизируется рабочее оборудование кустореза.
Содержание
Введние
1 – Основные этапы развития новых машин. Их краткое содержние
2 – Характеристики объекта исследовния
2.1 – Общие сведения о машине
2.2 – Анализ конструкции и технические характеристики объекта и его зарубежного аналога
2.3 – Рабочий процесс машины
3 – Патентное исследование и анализ его результов
3.1 – Изобретательная деятельность и ее роль в создании новой техники
3.2 – Цель и задачи проведения патентных исследований
3.3 – Патентное исследование и его результаты
3.4 – Описание сущности технологического решения по усовершенствованию машины
4 – Описание сущности технологического решения по усовершенствованию машины
Заключние
Список использованных источнко
Приложение

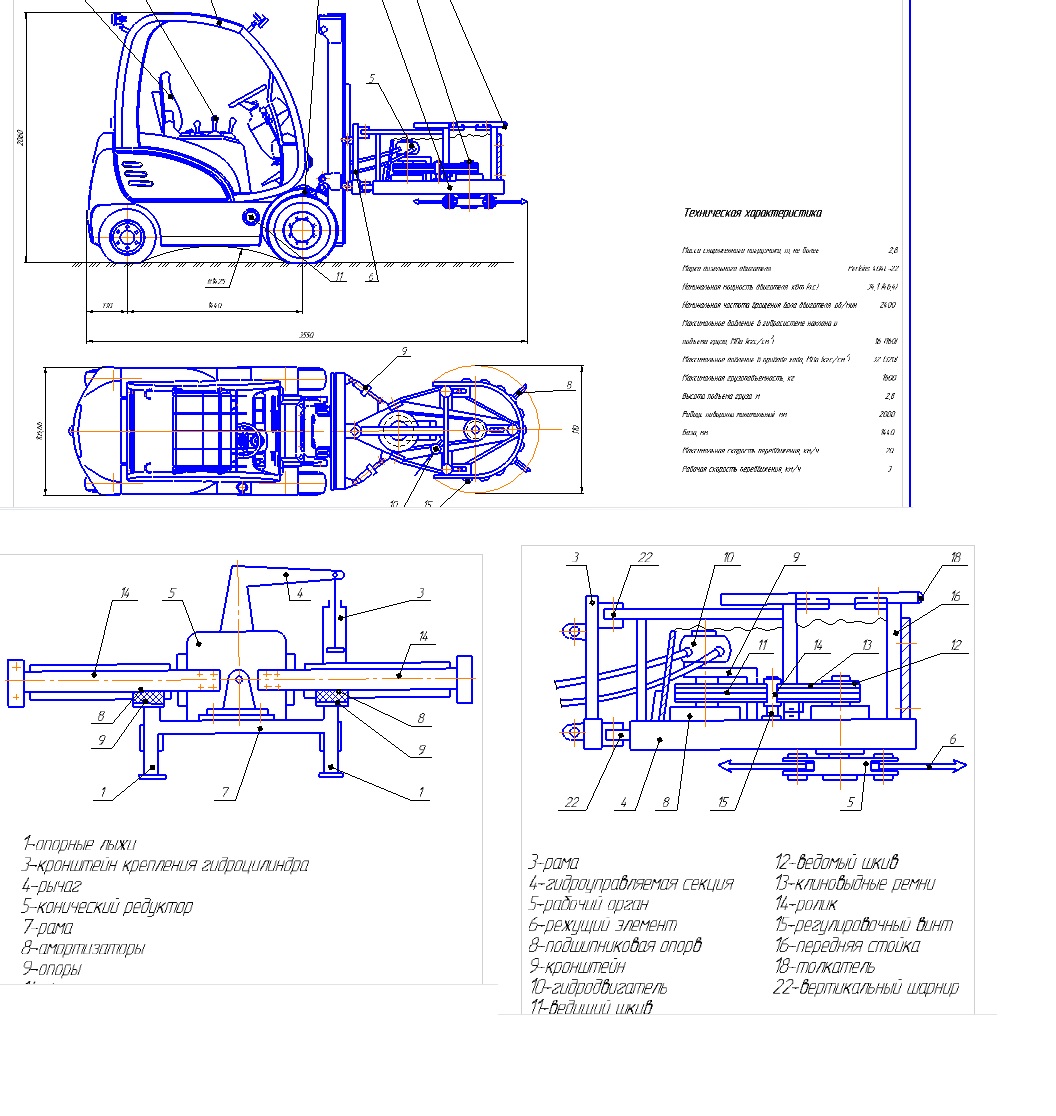

Состав: общий вид(СБ), деталировка рабочего органа, спецификация, ПЗ, приложение. Язык документа
