Рабочее оборудование фронтального погрузчика ТО-18

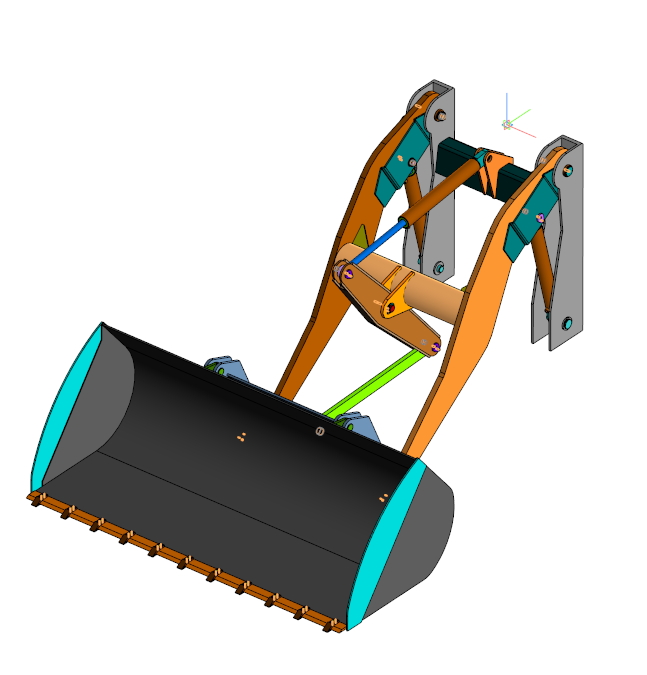

Рабочее оборудование для фронтального погрузчика ТО-18. Расчетный радиус поворота ковша 1,04 м; высота разгрузки ковша 2,8 м; вылет ковша 1,45 м; Расстояние от шарнира подвески стрелы до шарнира подвески коромысла 1,31 м

Состав: 3D-модели деталей,сборка,

Софт: КОМПАС-3D 19.1

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Рабочее оборудование фронтального погрузчика ТО-18

Проушина _ ТО18-333B.00.01.01.04.m3d

Рама коромысла _ ТО18-333B.00.01.02.02.m3d

Адаптер/

Адаптер/Втулка внутренняя.m3d

Адаптер/Усиление крайнее.m3d

Адаптер/Усиление.m3d

Адаптер/Проушина адаптера крайняя.m3d

Адаптер/Планка средняя.m3d

Адаптер/Втулка _ ТО-18-333В.00.01.03.02.m3d

Адаптер/Кольцо.m3d

Адаптер/Втулка наружная.m3d

Адаптер/Трубка.m3d

Адаптер/Ушко.m3d

Адаптер/Проушина адаптера.m3d

Адаптер/Адаптер _ ТО18-333B.00.01.03.00.a3d

Адаптер/Усилитель боковой верхний.m3d

Адаптер/Планка.m3d

Втулка верхняя.m3d

Палец _ ТО18-333B.00.01.00.02.m3d

Проушина.m3d

Втулка упорная.m3d

Кольцо.m3d

Палец гидроцилиндра стрелы верхний.m3d

Втулка верхняя стрелы.m3d

Тяга.m3d

Палец _ ТО18-333B.00.01.00.05.m3d

Уголок верхний.m3d

Балка поперечная.m3d

Палец гидроцилиндра стрелы.m3d

Рабочее оборудование _ ТО18-333B.00.01.00.00.a3d

Тяга.a3d

Втулка.m3d

Втулка ГОСТ ИСО 2795-2001 A 60 x 68 x 80.m3d

Пластина ТО18-333B.00.01.02.01.m3d

Ребро _ ТО18-333B.00.01.01.05.m3d

Проставка.m3d

гц стрелы/

гц стрелы/Вкладыш.m3d

гц стрелы/Шток.m3d

гц стрелы/Проушина крышки.m3d

гц стрелы/Крышка передняя.m3d

гц стрелы/Вкладыш поршня.m3d

гц стрелы/Проушина задняя.a3d

гц стрелы/Проушина штока.m3d

гц стрелы/Корпус.m3d

гц стрелы/Шток в сборе.a3d

гц стрелы/Крышка гидроцилиндра.m3d

гц стрелы/Гидроцилиндр стрелы _ ГЦ-125.63×630.11.(930).a3d

гц стрелы/Поршень.m3d

Накладка.m3d

Ковш/

Ковш/Проушина нижняя.m3d

Ковш/Задняя стенка.m3d

Ковш/Зуб _ ТО18-333B.00.01.04.06.m3d

Ковш/Нож.m3d

Ковш/Усилитель боковой верхний.m3d

Ковш/Крюк.m3d

Ковш/Щека.m3d

Ковш/Ковш.a3d

Ковш/Пластина _ ТО18-333B.00.01.04.07.m3d

Палец гидроцилиндра.m3d

Балка _ ТО18-333B.00.01.01.03.m3d

Втулка усиления.m3d

Задняя опора.m3d

Палец коромысла.m3d

Пластина.m3d

Стрела _ ТО18-333B.00.01.01.00.a3d

Втулка _ ТО18-333B.00.01.00.03.m3d

Палец тяги нижний.m3d

Рама стрелы левая _ ТО18-333B.00.01.01.02.m3d

Палец _ ТО18-333B.00.01.00.04.m3d

Вторая стрела.a3d

Коромысло _ ТО18-333B.00.01.02.00.a3d

Рама коромысла нижняя _ ТО18-333B.00.01.02.02.m3d

ГЦ ковша/

ГЦ ковша/Гидроцилиндр ковша _ ГЦ-80.50.63.a3d

ГЦ ковша/Вкладыш.m3d

ГЦ ковша/Шток.m3d

ГЦ ковша/Проушина крышки.m3d

ГЦ ковша/Крышка передняя.m3d

ГЦ ковша/Вкладыш поршня.m3d

ГЦ ковша/Проушина задняя.a3d

ГЦ ковша/Проушина штока.m3d

ГЦ ковша/Корпус.m3d

ГЦ ковша/Шток в сборе.a3d

ГЦ ковша/Крышка гидроцилиндра.m3d

ГЦ ковша/Поршень.m3d

Стрела _ ТО18-333B.00.01.01.01.m3d

Втулка коромысла.m3d
