Конструкторская часть от дипломного проекта на тему: "Реконструкция зоны технического обслуживания АТП №111210"
Разработка нагнетателя смазки (солидолонагнетатель).
Днепропетровск 2012

1.1 Анализ существующих конструкций
1.1.1 Технический анализ существующего оборудования
1.1.2 Расчет комплексного показателя
1.3 Техника безопасности при работе на стенде
1.4 Принцип работы нагнетателя
1.5 Расчет привода поршня
1.5.1 Расчет необходимого усилия поршня
1.5.2 Расчет параметров винта и гайки
1.5.3 Проверочный расчет винта

Техническая характеристика.
1. Тип нагнетатля - передвижной.
2. Нагнетатель презназначен для нагнетания консистентной смазки.
3. Максимальное поддерживаемое рабочее давление 40 МПа.
4. Род тока напряжения питания:
электродвигателя - переменный, 380 В;
датчика давления - переменный, 36 В.
5. Ход поршня, мм - (от нулевой точки)-300 мм.
6. Мощность электродвигателя-1,5 кВт.


Сообщить о проблеме
Автор
user-avatar Tsanidy
Дата
16.03.2017
Язык
Русский
Состав

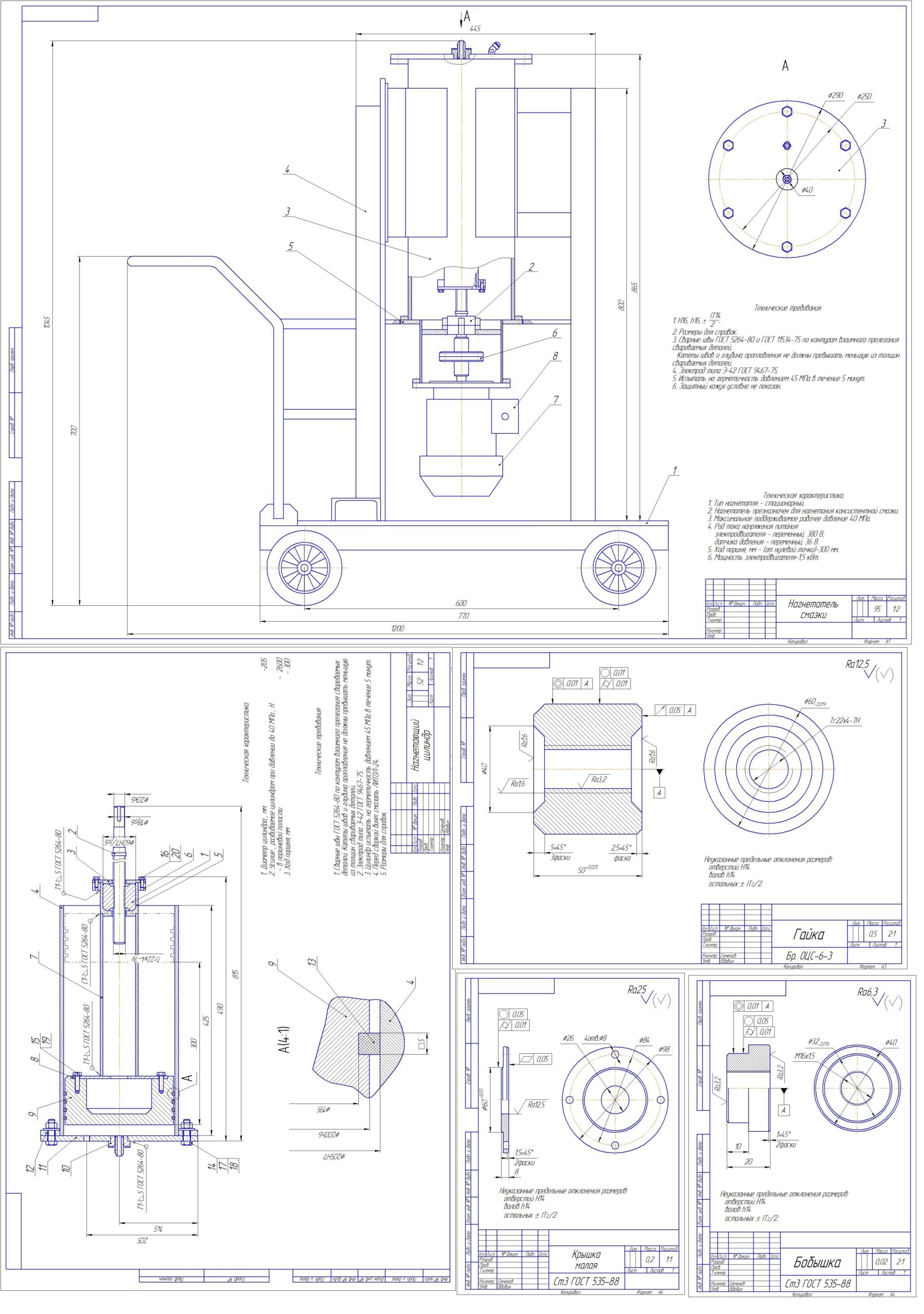

Нагнетатель (ВО) А1, Деталировка (цилиндр, бобышка, крышка, гайка) А1, ПЗ (12 стр.)
