Пододвигатель кормов КП-1

Распределитель кормов для Амкодор-308

Данное навесное оборудование предназначено для пододвигания кормовой смеси к кормовому столу, также данное оборудование может использоваться как снегоочиститель. Скорость вращения шнека задается частотой вращения гидромотора.

Пододвигатель кормов шнековый ПК-1
Технические характеристики
1 Рабочая ширина пододвигателя мм, не менее 1400
2 Привод вращения пододвигатель гидромотор MRR160 от гидросистемы погрузчика.

Пододвигатель кормов предназначен для эффективной и быстрой подачи корма обратно к животным. Благодаря своим габаритам пододвигатель может с легкостью использоваться в хозяйствах с узкими кормовыми проходами.
Пододвигатель кормов агрегатируется с универсальным фронтальным погрузчиком «Амкадор – 308». Для данной машины требуется наличие гидросистемы и устройства подъема и опускания в рабочее положение пододвигателя.

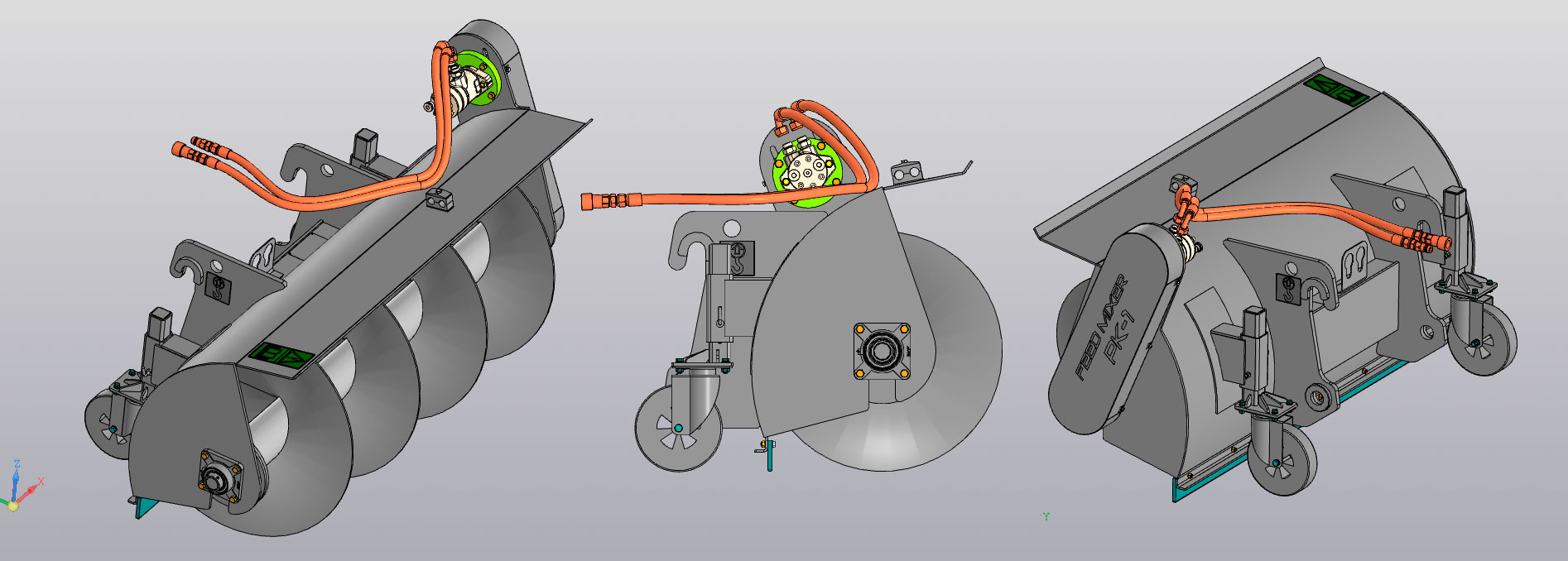

Пододвигатель кормов состоит из следующих узлов:
- опорных роликов;
- стоек;
- гидромотора;
- кожуха;
- устройства сцепки;
- шнека;
- резинового скребка.
В процессе работы шнек своими лопастями захватывает разбросанный корм. Смешивает его. И благодаря навивке перемешает обратно к животным. Резиновый скребок подбирает мелкие части корма, который при накоплении определенного количества захватывается шнеком и подаются к животным.

Состав: 3D Сборка частично без истории, чертежи не все, спецификации не все.

Софт: КОМПАС-3D 18.1

Файлы:

Пододвигатель кормов КП-1/

Пододвигатель кормов КП-1/Сцепка.a3d

Пододвигатель кормов КП-1/208.46.32.713-01 Ребро.m3d

Пододвигатель кормов КП-1/Поверхность без истории1.m3d

Пододвигатель кормов КП-1/308.45.81.006 Кольцо.m3d

Пододвигатель кормов КП-1/ПК-032-4622304 Шайба.m3d

Пододвигатель кормов КП-1/208.46.32.713 Ребро.m3d

Пододвигатель кормов КП-1/308.45.81.005 Корпус.m3d

Пододвигатель кормов КП-1/Чертеж/

Пододвигатель кормов КП-1/Чертеж/Вал _ 01.13.016.402.cdw

Пододвигатель кормов КП-1/Чертеж/Корпус Сборосный чертеж _ 01.13.016.200 СБ.cdw

Пододвигатель кормов КП-1/Чертеж/Шнек _ 01.13.016.400 СБ.cdw

Пододвигатель кормов КП-1/Чертеж/Виток шнека _ 01.13.016.401.cdw

Пододвигатель кормов КП-1/Чертеж/Распределитель кормов Сборосный чертеж.cdw

Пододвигатель кормов КП-1/Чертеж/Спецификация/

Пододвигатель кормов КП-1/Чертеж/Спецификация/Пододвигатель кормов Сборочный чертеж.cdw

Пододвигатель кормов КП-1/Чертеж/Спецификация/Шнек _ 01.13.016.400 СБ.cdw

Пододвигатель кормов КП-1/Фитинг к 308.m3d

Пододвигатель кормов КП-1/Пододвигатель в сборе!!!!!.a3d

Пододвигатель кормов КП-1/Кожух.m3d

Пододвигатель кормов КП-1/Проушина.m3d

Пододвигатель кормов КП-1/Деталь _ Пластина резиновая_ ТУ РБ 700069297.089-2002.m3d

Пододвигатель кормов КП-1/Деталь _ Прижим нижний.m3d

Пододвигатель кормов КП-1/АДЗ-211.41.81.005 Кольцо.m3d

Пододвигатель кормов КП-1/Подшипник 180107 ГОСТ 8882-75.m3d

Пододвигатель кормов КП-1/АДЗ-211.45.81.117 Платик.m3d

Пододвигатель кормов КП-1/Боковина левая.m3d

Пододвигатель кормов КП-1/Защитный кожух.m3d

Пододвигатель кормов КП-1/Деталь _ Прижим.m3d

Пододвигатель кормов КП-1/Фланец.m3d

Пододвигатель кормов КП-1/208.46.32.700 СБ Колесо опорное.a3d

Пододвигатель кормов КП-1/Боковина правая.m3d

Пододвигатель кормов КП-1/Шпонка 10х8х45 ГОСТ 23360-78.m3d

Пододвигатель кормов КП-1/УМП-1.01.01.213 Фланец.m3d

Пододвигатель кормов КП-1/АДЗ-211.45.81.102 Винт.m3d

Пододвигатель кормов КП-1/308.45.81.500 Гидропатрубки.m3d

Пододвигатель кормов КП-1/Тело 44.m3d

Пододвигатель кормов КП-1/4680 02 Кронштейн.m3d

Пододвигатель кормов КП-1/гидромотор.txt

Пододвигатель кормов КП-1/208.46.32.721 Стержень.m3d

Пододвигатель кормов КП-1/208.46.32.712 Подошва.m3d

Пододвигатель кормов КП-1/Ребро.m3d

Пододвигатель кормов КП-1/оформление чертежей/

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.000 Щетка в сборе.PDF

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.004 Звездочка.PDF

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.000 ВП.PDF

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.500 ВП Ведомость покупных изделий.pdf

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.500 СБ Гидросистема.pdf

Пододвигатель кормов КП-1/оформление чертежей/308.45.81.500.pdf

Пододвигатель кормов КП-1/УКТ-01.00.002.m3d

Пододвигатель кормов КП-1/АДЗ-308.45.43.112.m3d

Пододвигатель кормов КП-1/308.45.81.001 Табличка маркировочная.m3d

Пододвигатель кормов КП-1/Каркас.a3d

Пододвигатель кормов КП-1/Направляющяя.m3d

Пододвигатель кормов КП-1/АДЗ-211.45.81.115 Гайка.m3d

Пододвигатель кормов КП-1/Крышка кожуха.m3d

Пододвигатель кормов КП-1/4680 01 Колесо.m3d

Пододвигатель кормов КП-1/YAR 208-2F .m3d

Пододвигатель кормов КП-1/Защитный кожух.a3d

Пододвигатель кормов КП-1/308.45.81.301 Пластина.m3d

Пододвигатель кормов КП-1/Скребок из резины.txt

Пододвигатель кормов КП-1/308.45.81.601 Плита.m3d

Пододвигатель кормов КП-1/АДЗ-308.45.43.113.m3d

Пододвигатель кормов КП-1/Болт М12-6gх40.88.35.0115 ГОСТ 7796-70_M8-1.25.m3d

Пододвигатель кормов КП-1/Шнек.a3d

Пододвигатель кормов КП-1/УПМ-1.01.01.971 Диск.m3d

Пододвигатель кормов КП-1/208.46.32.710 СБ Опора.a3d

Пододвигатель кормов КП-1/FY 508 M_21_54_2_30_2.m3d

Пододвигатель кормов КП-1/Шайба 12 65Г 0115 ГОСТ 6402-70.m3d

Пододвигатель кормов КП-1/Деталь _ Пластина.m3d

Пододвигатель кормов КП-1/АДЗ-211.45.81.322 Вал.m3d

Пододвигатель кормов КП-1/Сварная пластина APB3X (70х30х5; М8).m3d

Пододвигатель кормов КП-1/Проушина.a3d

Пододвигатель кормов КП-1/308.45.81.004 Звездочка.m3d

Пододвигатель кормов КП-1/4680 00 Колесо.a3d

Пододвигатель кормов КП-1/308.45.81.221 Вал.m3d

Пододвигатель кормов КП-1/Кольцо В62 ГОСТ 13943-86.m3d

Пододвигатель кормов КП-1/Болт М8-6gх20.88.35.0115 ГОСТ 7796-70_M8-1.25.m3d

Пододвигатель кормов КП-1/308.45.81.002 Защита.m3d

Пододвигатель кормов КП-1/Перо шнека.m3d

Пододвигатель кормов КП-1/208.46.32.720 СБ Фиксатор.a3d

Пододвигатель кормов КП-1/УПМ-1.01.01.974 Втулка.m3d

Пододвигатель кормов КП-1/ТО-28А.00.00.017.m3d

Пододвигатель кормов КП-1/FY 40 TF _ FY 40 TF.a3d

Пододвигатель кормов КП-1/Кольцо B35 ГОСТ 13942-86.m3d

Пододвигатель кормов КП-1/Пластина нижняя.m3d

Пододвигатель кормов КП-1/308.45.81.500 Гидросистема.m3d

Пододвигатель кормов КП-1/Крышка.m3d

Пододвигатель кормов КП-1/308.45.81.220 Фланец.a3d

Пододвигатель кормов КП-1/Кронштейн.a3d

Пододвигатель кормов КП-1/Сборка _ Хомут .a3d

Пододвигатель кормов КП-1/Труба.m3d

Пододвигатель кормов КП-1/ОПОРА.m3d

Пододвигатель кормов КП-1/Ребро опоры.m3d

Пододвигатель кормов КП-1/Пластина.m3d

Пододвигатель кормов КП-1/Цапфа ведущая.a3d

Пододвигатель кормов КП-1/208.46.32.722 Шайба.m3d

Пододвигатель кормов КП-1/208.46.32.711 Cтойка.m3d

Пододвигатель кормов КП-1/308.45.81.600 Плита натяжная _ 308.45.81.600 Плита натяжная.a3d

Пододвигатель кормов КП-1/Корпус.a3d

Пододвигатель кормов КП-1/308.45.81.006-01 Кольцо.m3d

Пододвигатель кормов КП-1/АДЗ-211.45.81.122 Упор.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
