Прикатывающий каток активного фрезерного грядоформирователя

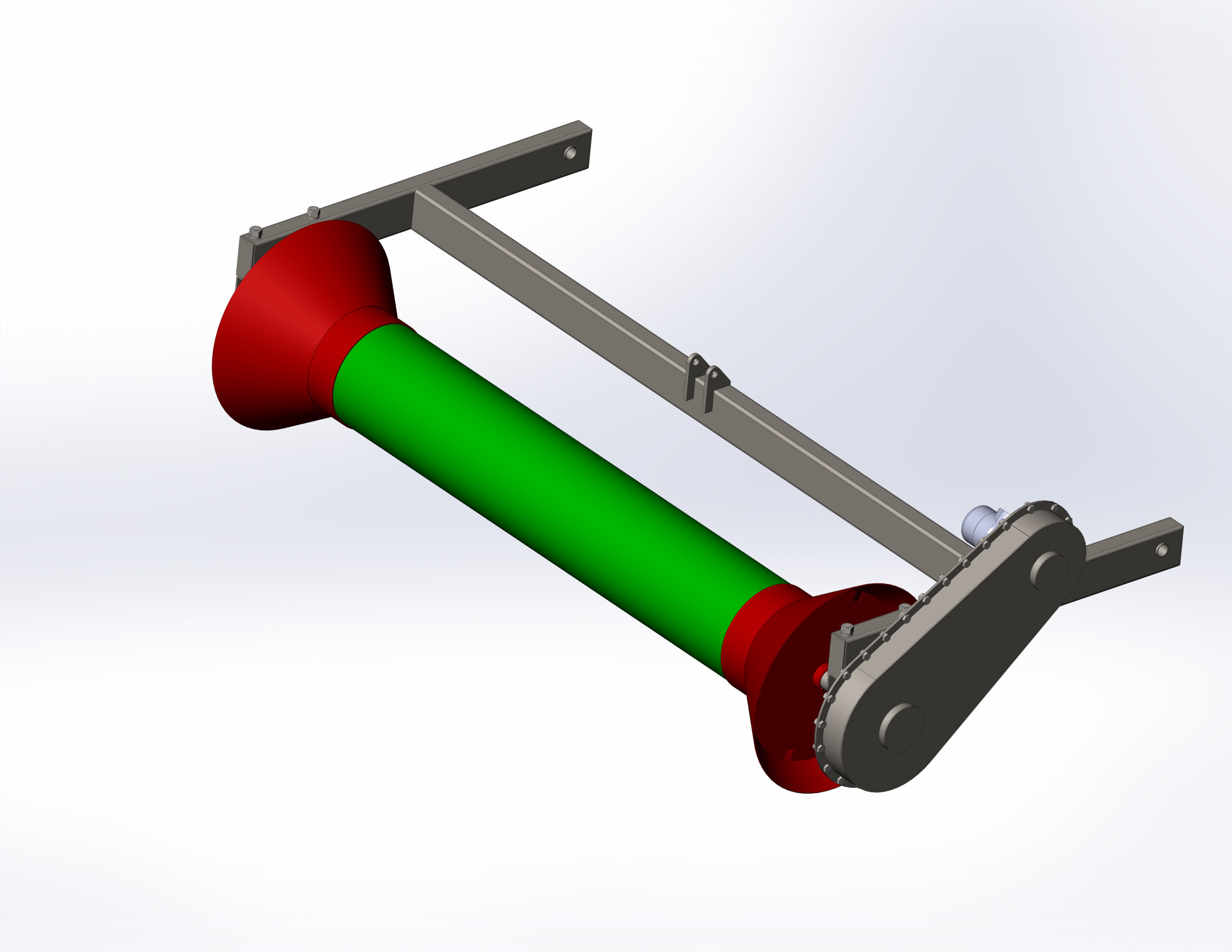

Прикатывающий каток для формирования гряд, имеющий гидрофицированный привод, агрегатируемый с грядоформирователем на МТА. Применяется при возделывании картофеля по гребневой технологии с шириной гряды до 1400 мм. Габариты ДхШхВ 1080х2160х650 мм.

3D Модели гидрофицированный каток прикатывающий

Еще чертежи и проекты по этой теме:

150

Прикатывающий каток

150

Каток прикатывающий пружинный

150

Каток прикатывающий шириной 1,7 м.

100

Каток прикатывающий для культиватора

400

Каток прикатывающий для дробления комьев

200

Каток прикатывающий тандемный Lemken

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

Степан Семичев

Дата

30.04.2023

Язык

Русский

Состав

3D модель с деталями

Софт

SolidWorks 12 Как открыть?

Содержимое архива

ГДК 28.000 Каток на отправку
- ГДК 28.006 Колпак.SLDPRT
- Башмак.SLDPRT
- ГДК 28.007 Шпонка.SLDPRT
- Цепь ПР25,4-60
  - Внутреннее звено
    - Деталь1.SLDPRT
    - Звено внешн.SLDASM
  - Наружное звено
    - Деталь1.SLDPRT
    - Ролик.SLDPRT
    - Сборка1.SLDASM
    - ккк.SLDPRT
  - Цепь ПР-25,4-5670.SLDASM
- Шайба 27.01.08 кп ГОСТ 11872-89.SLDPRT
- ГДК 28.200 Каток
  - ГДК 28.201 Шпонка.SLDPRT
  - ГДК 28.200 Каток.SLDASM
  - ГДК 28.210 Вал катка
    - ГДК 28.205 Труба.SLDPRT
    - ГДК 28.012 - Втулка распорная.SLDPRT
    - ГДК 28.210 Вал катка.SLDASM
    - ГДК 28.011 Заглушка.SLDPRT
  - АФ 17.421 - Ось.SLDPRT
  - ГДК 28.220 Боковой формирователь
    - ГДК 28.220-01 Боковой формирователь.SLDASM
    - ГДК 28.202 Конус.SLDPRT
    - Бобышка.SLDPRT
    - Обод.SLDPRT
    - ГДК 28.204 Заглушка.SLDPRT
    - ГДК 28.220 Боковой формирователь.SLDASM
- Пластина.SLDPRT
- ГДК 28.003 Шестерня 20Z.SLDPRT
- гидромотор.SLDPRT
- ГДК 28.700 Стенка кожуха
  - ГДК 28.009 Стенка.SLDPRT
  - Шпиндель.SLDPRT
  - ГДК 28.700 Стенка кожуха.SLDASM
- Втулка.SLDPRT
- Крышка.SLDPRT
- ГДК 28.005 Втулка.SLDPRT
- ГДК 28.008 Шестерня 30Z.SLDPRT
- Шпонка.SLDPRT
- ГДК 28.011 Колпак.SLDPRT
- ГДК 28.000-01 Каток в сборе.SLDASM
- ГДК 28.100 Рамка катка
  - ГДК 28.101 - Перекладина.SLDPRT
  - ГДК 28.110 Тяга СБ
    - ГДК 28.110-01 Тяга.SLDASM
    - ГДК 28.112 Втулка.SLDPRT
    - ГДК 28.111-01 - Поводок.SLDPRT
    - ГДК 28.110 Тяга.SLDASM
    - ГДК 28.111 - Поводок.SLDPRT
  - Thumbs.db
  - ГДК 28.100 Рамка катка.SLDASM
  - ГДК 28.102 Ушко.SLDPRT
  - ГДК 28.103 Занлушка.SLDPRT
- ГДК 28.400 Подшипниковый узел
  - ГДК 28.400-01 Подшипниковый узел.SLDASM
  - ГДК 28.301 Пластина.SLDPRT
  - АФ 17.405 - Шайба.SLDPRT
  - АФ 17.411-01 - Втулка.SLDPRT
  - АФ 17.411 - Втулка.SLDPRT
  - АФ 17.406 - Шайба.SLDPRT
  - Ывыв.SLDPRT
  - ГДК 28.400 Подшипниковый узел.SLDASM
  - Thumbs.db
  - АФ 17.402 - Втулка.SLDPRT
  - АФ 17.404 - Втулка.SLDPRT
  - Масленка 1.2.Ц6.SLDPRT
- Шайба 40.01.08 кп ГОСТ 11872-89 - копия.SLDPRT
- КМ 00.300 Успокоитель
  - КМ 00.300 Успокоитель.SLDASM
  - КМ 00.305 Заклёпка.SLDPRT
  - КМ 00.310 Башмак
    - КМ 00.310 Башмак.SLDASM
    - КМ 00.311 Упор.SLDPRT
    - КМ 00.312 Пластина.SLDPRT
    - Thumbs.db
    - КМ 00.313 Пластина.SLDPRT
  - Thumbs.db
  - КМ 00.301 Накладка.SLDPRT
- ГДК 28.000 Каток в сборе.SLDASM
- ГДК 28.600 Кожух
  - ГДК 28.603 Ободок.SLDPRT
  - ГДК 28.607 Крышка.SLDPRT
  - ГДК 28.606 Ободок.SLDPRT
  - ГДК 28.600 Кожух.SLDASM
  - ULR 28.602 Каркас.SLDPRT
  - ГДК 28.604 Ободок.SLDPRT
  - ГДК 28.605 Крышка.SLDPRT
  - ГДК 28.602 Втулка.SLDPRT
  - ГДК 28.601 Стенка передняя.SLDPRT
- ГДК 28.004 Крышка.SLDPRT
- ГДК 28.013 - Втулка.SLDPRT
