Рама опрыскивателя

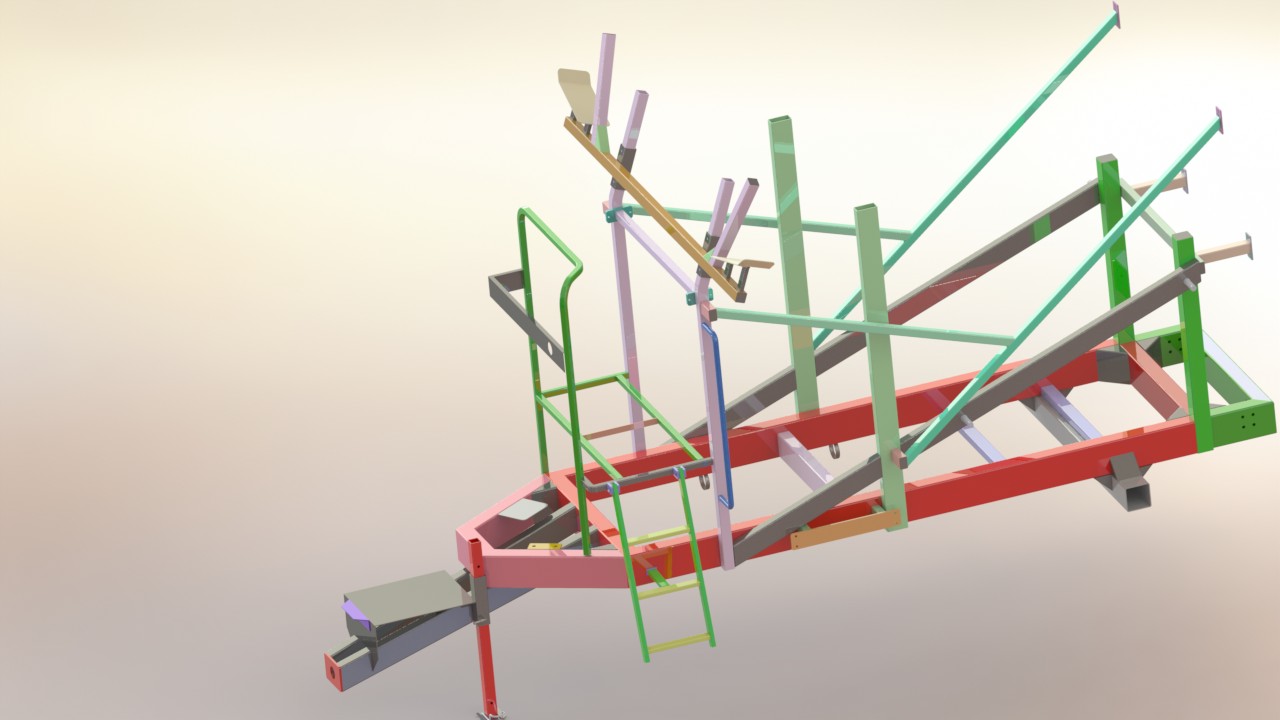

Рама навесного опрыскивателя. бочка на 2000-3000л. С установкой навесных конструкций и штанг, длинною 18 и 24м.

Состав: 3D сборка, детали. чертежи Язык документа

Софт: SolidWorks 2012

Сайт: www

Просмотр файлов
᪨⥫\-125608.SLDPRT
Рама на опрыскиватель\-190х126х10.SLDPRT
Рама на опрыскиватель\-190х150х4.SLDPRT
Рама на опрыскиватель\-30х390х4.SLDPRT
Рама на опрыскиватель\-30х4(360мм).SLDPRT
Рама на опрыскиватель\-60х150х8.SLDPRT
Рама на опрыскиватель\-660х400х4(90град).SLDPRT
Рама на опрыскиватель\~$Борка Рамы.SLDASM
Рама на опрыскиватель\~$колесо.SLDPRT
Рама на опрыскиватель\~$ось.SLDPRT
Рама на опрыскиватель\Жесткость рама(зад).SLDPRT
Рама на опрыскиватель\Жесткость рама(перед).SLDPRT
Рама на опрыскиватель\Жесткость(ось).SLDPRT
Рама на опрыскиватель\Жесткость_2(ось).SLDPRT
Рама на опрыскиватель\колесо.SLDPRT
Рама на опрыскиватель\крепление для инструментов.SLDPRT
Рама на опрыскиватель\Крепление для патрубков.SLDPRT
Рама на опрыскиватель\крепление для щитка.SLDPRT
Рама на опрыскиватель\крепление орг.управления.SLDPRT
᪨⥫\९ ⠭\-3901604().SLDPRT
Рама на опрыскиватель\Крепление под штангу\жесткость(труба 50х
Рама на опрыскиватель\Крепление под штангу\опорная лапа.SLDASM
Рама на опрыскиватель\Крепление под штангу\Сборка крепление под штанги.SLDASM
Рама на опрыскиватель\Крепление под штангу\Тр.кв.50х
Рама на опрыскиватель\Крепление под штангу\Труба 13.5 х 2(110мм).SLDPRT
Рама на опрыскиватель\Крепление под штангу\Труба 13.5 х 2(50мм).SLDPRT
Рама на опрыскиватель\Крепление под штангу\труба 40х
Рама на опрыскиватель\Крепление под штангу\труба 40х
Рама на опрыскиватель\Крепление под штангу\труба 50х
᪨⥫\९ ⠭\㡠 . 60603(200).SLDPRT
Рама на опрыскиватель\Крепление под штангу\шток д10(230мм).SLDPRT
Рама на опрыскиватель\Опора\-110х110х4.SLDPRT
Рама на опрыскиватель\Опора\Опора для рамы.SLDASM
Рама на опрыскиватель\Опора\петля.SLDPRT
᪨⥫\\㡠 50503(870).SLDPRT
᪨⥫\\㡠 60604(240).SLDPRT
Рама на опрыскиватель\Опора\Фиксатор.SLDPRT
Рама на опрыскиватель\ось.SLDPRT
Рама на опрыскиватель\Поперечина(труба кв. 30х
Рама на опрыскиватель\Поручень.SLDPRT
Рама на опрыскиватель\Прицепное.SLDASM
Рама на опрыскиватель\Рама(1).SLDPRT
Рама на опрыскиватель\рама(перед).SLDPRT
Рама на опрыскиватель\Сборка крепление к навесной раме.SLDASM
Рама на опрыскиватель\Сборка Рамы.SLDASM
᪨⥫\.. 160805(890).SLDPRT
Рама на опрыскиватель\трап\-50х
Рама на опрыскиватель\трап\площадка под мотор.SLDPRT
Рама на опрыскиватель\трап\Сборка трапа.SLDASM
Рама на опрыскиватель\трап\Труба 160х
Рама на опрыскиватель\трап\Труба 20х
Рама на опрыскиватель\трап\Труба 20х
Рама на опрыскиватель\трап\Труба 20х
᪨⥫\㡠 100503(1600).SLDPRT
᪨⥫\㡠 100503(1700) १.SLDPRT
᪨⥫\㡠 100503(770) १.SLDPRT
Рама на опрыскиватель\Труба 120 х 60 х 5 (890мм).SLDPRT
Рама на опрыскиватель\Труба 120х120х5(1400мм).SLDPRT
᪨⥫\㡠 160805().SLDPRT
᪨⥫\㡠 40402.5(1470).SLDPRT
᪨⥫\㡠 40402.5(2100).SLDPRT
Рама на опрыскиватель\труба 50х
᪨⥫\㡠 50503(1900 㣠).SLDPRT
Рама на опрыскиватель\Труба 60 х 40 х 3.5(1050мм).SLDPRT
Рама на опрыскиватель\труба 60х
Рама на опрыскиватель\труба 60х
Рама на опрыскиватель\Труба кв. 30х
Рама на опрыскиватель\Труба кв. 30х
Рама на опрыскиватель\труба кв. 40х
Рама на опрыскиватель\труба кв. 80х
Рама на опрыскиватель\Труба кв.30х
Рама на опрыскиватель\уголгок 50х
Рама на опрыскиватель\Ухо_1(рама).SLDPRT
Рама на опрыскиватель\Ухо_2(-120х6х4).SLDPRT
Рама на опрыскиватель\ухо_трап.SLDPRT
᪨⥫\⥦\-125608. 120606.SLDDRW
Рама на опрыскиватель\Чертежи\-390х160х
Рама на опрыскиватель\Чертежи\Все жесткости рамы.SLDDRW
Рама на опрыскиватель\Чертежи\Крепление для инструментов.SLDDRW
᪨⥫\⥦\९ .ࠢ. 㡠 100503(822).SLDDRW
Рама на опрыскиватель\Чертежи\опорная лапа.SLDDRW
Рама на опрыскиватель\Чертежи\Площадка под мотор.SLDDRW
Рама на опрыскиватель\Чертежи\Поручень.SLDDRW
Рама на опрыскиватель\Чертежи\Прицепное.SLDDRW
Рама на опрыскиватель\Чертежи\Профильные трубы трапа..SLDDRW
᪨⥫\⥦\ ( ).SLDDRW
Рама на опрыскиватель\Чертежи\Рама перед.SLDDRW
Рама на опрыскиватель\Чертежи\Рама(основа).SLDDRW
Рама на опрыскиватель\Чертежи\Сборка крепление к навесной раме.SLDDRW
Рама на опрыскиватель\Чертежи\Сборка опоры под штанги.SLDDRW
Рама на опрыскиватель\Чертежи\Сборка Рамы.SLDDRW
Рама на опрыскиватель\Чертежи\Сборка трапа.SLDDRW
Рама на опрыскиватель\Чертежи\Стойка(задняя).SLDDRW
Рама на опрыскиватель\Чертежи\Стойка(передняя).SLDDRW
Рама на опрыскиватель\Чертежи\Стойка(средняя).SLDDRW
Рама на опрыскиватель\Чертежи\труба 40х
᪨⥫\⥦\㡠 40402.5(2100)(1470).SLDDRW
Рама на опрыскиватель\Чертежи\труба 50х
Рама на опрыскиватель\Чертежи\труба кв. 40х
Рама на опрыскиватель\Чертежи\Труба пр.уг. 100х
Рама на опрыскиватель\Чертежи\Трубы профильные.SLDDRW
Рама на опрыскиватель\Чертежи\уголгок 50х
Рама на опрыскиватель\Чертежи\уголгок 50х
Рама на опрыскиватель\Крепление под штангу
Рама на опрыскиватель\Опора
Рама на опрыскиватель\трап
Рама на опрыскиватель\Чертежи
Рама на опрыскиватель
