КОМПАС 3D 18

Разработка конструкции устройства для опрессовки гидравлических шлангов сельскохозяйственной техники

Государственный аграрный университет Северного Зауралья (ГАУСЗ)
Механико-технологический институт, Кафедра «Технические системы в АПК
Направление 35.03.06 «Агроинженерия»
профиль Технический сервис в агропромышленном комплексе
Бакалаврская работа на тему «Разработка конструкции устройства для опрессовки гидравлических шлангов сельскохозяйственной техники в ООО “Согласие” Заводоуковского района»
Тюмень 2018г

Тема выпускной квалификационной работы: Разработка конструкции устройства для опрессовки гидравлических шлангов сельскохозяйственной техники в ООО “Согласие” Заводоуковского района
Пояснительная записка в виде машинописного текста в текстовом редакторе и содержит 70 страниц, 13 таблиц и 30 иллюстраций. Графическая часть представлена семью листами формата А1.
Целью работы является обоснование конструкции устройства для опрессовки гидравлических шлангов сельскохозяйственной техники для повышения эффективности ремонтной базы предприятия.
В работе рассмотрена технология ремонта рукавов высокого давления и их производства.
Поставленная цель достигается тем, что предлагаемое устройство более эффективнее своих аналогов в том, что является мобильным и происходит соединение гидравлического шланга установки с гидросистемой сельскохозяйственной техники.
В результате технико-экономической оценки конструкторской разработки ее окупаемость составила 2,3 года.

Исходные данные: профессиональные стандарты по охране труда; патенты устройств для предварительной очистки; научная литература; отраслевые журналы; техническая литература; литература по экономическому анализу и бизнес-планированию.

Вопросы, подлежащие разработке:
- технология выполнения ремонта рукавов высокого давления;
- обзор конструкций машин для ремонта РВД;
- устройство и принцип работы мобильной установки для опрессовки шлангов высокого давления;
- меры безопасности при опрессовки шлангов высокого давления;
- технико-экономическая оценка проекта.

Содержание
Введение
1 Анализ хозяйственной деятельности
1.1 Общая характеристика хозяйства
1.2 Землеиспользование хозяйства
1.3 Структура товарной продукции
1.4 Себестоимость продукции
1.5 Состав и структура основных фондов сельскохозяйственного назначения
1.6 Обеспеченность хозяйства энергоресурсами
1.7 Состав и использование машинно-тракторного парка
1.8 Показатели хозяйственной деятельности
2 Технология выполнения ремонта рукавов высокого давления
2.1 Последовательность и описание операций ремонта РВД
2.2 Требования к рукавам высокого давления
3 Конструкторская разработка
3.1 Анализ конструкций машин для ремонта РВД
3.2 Обоснование конструкторской разработки
3.3 Описание устройства и принципа работы, предлагаемой конструкций
4 Безопасность жизнедеятельности
4.1 Меры безопасности при опрессовке шлангов высокого давления
4.2 Классификация чрезвычайных ситуаций биолого - социального характера и мероприятия по их предупреждению
5 Технико-экономическая эффективность на разработку конструкции устройства для опрессовки гидравлических шлангов сельскохозяйственной техники
Заключение
Список использованных источников
Приложения

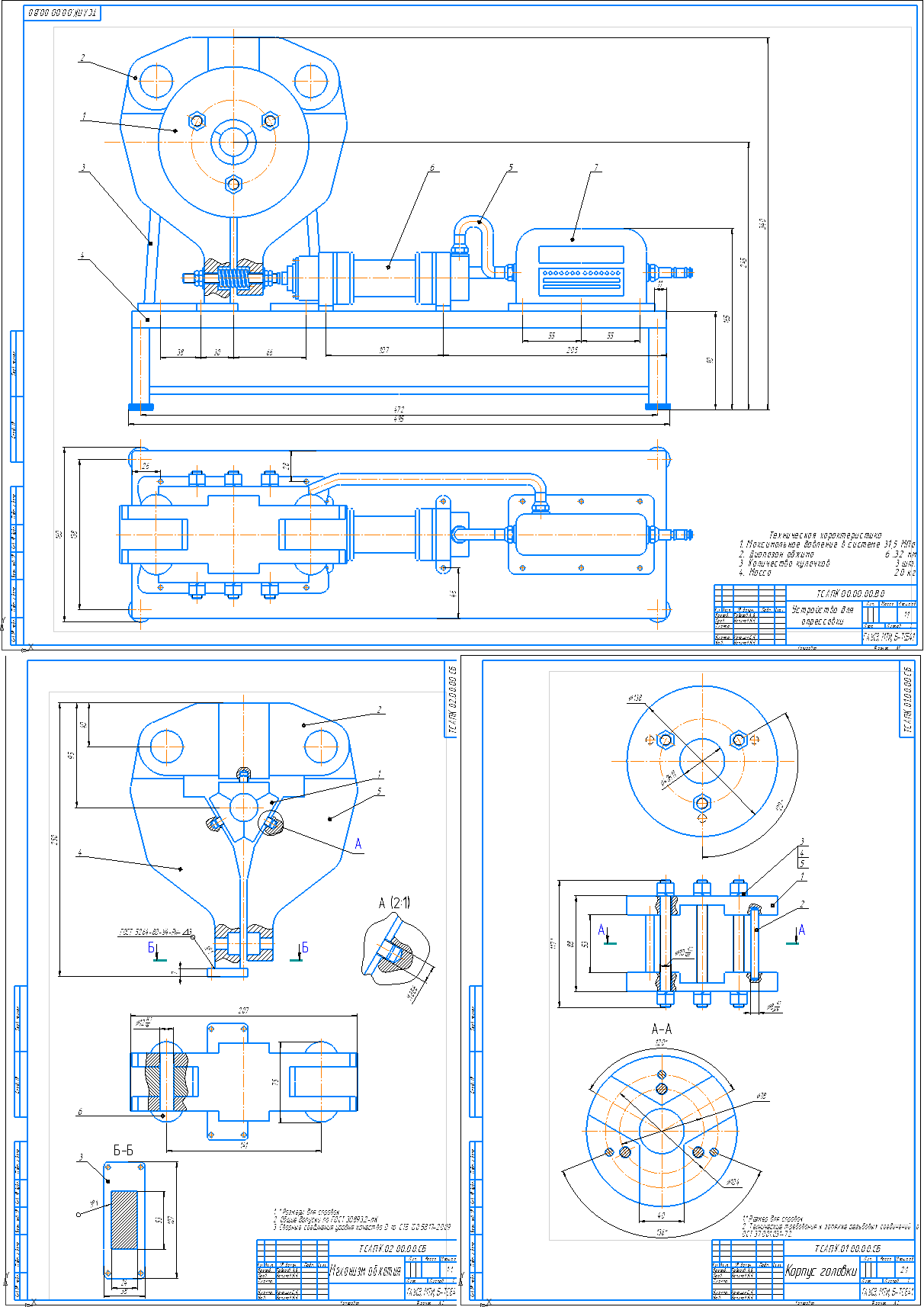

Состав: ПЗ, Графический материал включает в себя: 1) анализ хозяйственной деятельности А1; 2) Технология ремонта А1; 3) Анализ конструкций машин А1; 4) Общий вид устройства для опрессовки А1; 5) Сборочный чертеж механизма опрессовки и корпуса головки А1; 6) Рабочие чертежи – диск А3; кулачек А3; перемычка А3; рычаг А3; 7) Технико-экономические показатели Язык документа
