Реконструкция ЦРМ с разработкой стенда для сборки катков поддерживающих трактора Т-130

БЕЛОРУССКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
Кафедра технического обслуживания и ремонта машин
Дипломный проект по дисциплине: «Надежность и ремонт автомобилей»
На тему: Реконструкция центральной ремонтной мастерской РУЭСП «Днепробугводпуть» с разработкой стенда для сборки катков поддерживающих трактора Т-130
Горки 2012

1 Для повышения эффективности управления техническим состояние машин в организации предлагается совершенствовать РОБ путем реконструкции объектов и их оснащения необходимым технологическим оборудованием для диагностирования, технического обслуживания, ремонта и хранения машин.
2 Схема генплана РОБ имеет следующие показатели: общая площадь участка 13266 м2, коэффициент застройки 0,31, коэффициент использования территории 0,76, коэффициент озеленения 0,13.
3 Анализ состояния ЦРМ организации показывает, что по сравнению с типовыми проектами в мастерской отсутствуют необходимые производственные участки, недостаточно оргоснастки, имеющееся оборудование морально устарело. В связи с этим не проводится диагностирование техники, не соблюдаются технические требования на ремонт, увеличиваются затраты труда и снижается качество ремонтно-обслуживающих работ.
4 Машинно-тракторный парк хозяйства значительно изношен. Около половины машин и оборудования эксплуатируются за пределами амортизационных сроков службы.
5 Годовой объем ремонтно-обслуживающих работ по принятому МТП со-ставляет 11029,6 чел.-ч.
6 На основании анализа действующих типовых проектов ЦРМ и проведенных расчетов изменен состав производственных участков и вспомогательных помещений мастерской. Дополнительно предусмотрены следующие участки: диагностики и ТО машин, наружной мойки, мойки деталей и агрегатов, обкатки двигателей.
7 На основании расчетов установлено, что необходимая площадь мастерской составляет 970 м2. Число производственных рабочих мастерской с учетом привлекаемых к ремонту водителей машин следует увеличить до 8 человек.
8 Предлагается провести аттестацию рабочих мест и внедрить комплекс мероприятий по организации труда и отдыха рабочих мастерской.
9 Предложенная конструкция стенда для сборки катков поддерживающих трактора Т-130 позволит улучшить условия труда, качество ремонта, сократить оперативное время ремонта, повысить производительность труда. Себестоимость изготовления стенда 4,62 млн. руб., прибыль от использования стенда составит 2,5 млн. руб., срок окупаемости 1,8 года.
10 Разработаны мероприятия по улучшению состояния охраны труда в организации. Разработана инструкция по охране труда при эксплуатации стенда. Также разработаны энергосберегающие мероприятия при реконструкции ЦРМ и приведён расчёт освещённости мастерской.
11 Технико-экономическое обоснование принятых решений свидетельствует о том, что заработная плата рабочих увелилась на 1410,5 тыс.руб.; а общепроизводственные расходы увеличатся на – 1162,875 тыс.руб.; при этом производительность труда рабочих увеличилась на – 1077,936 тыс.руб./чел.; а напряженность использования площади ремонтной мастерской увеличилась на 2,998 тыс.руб./м2.

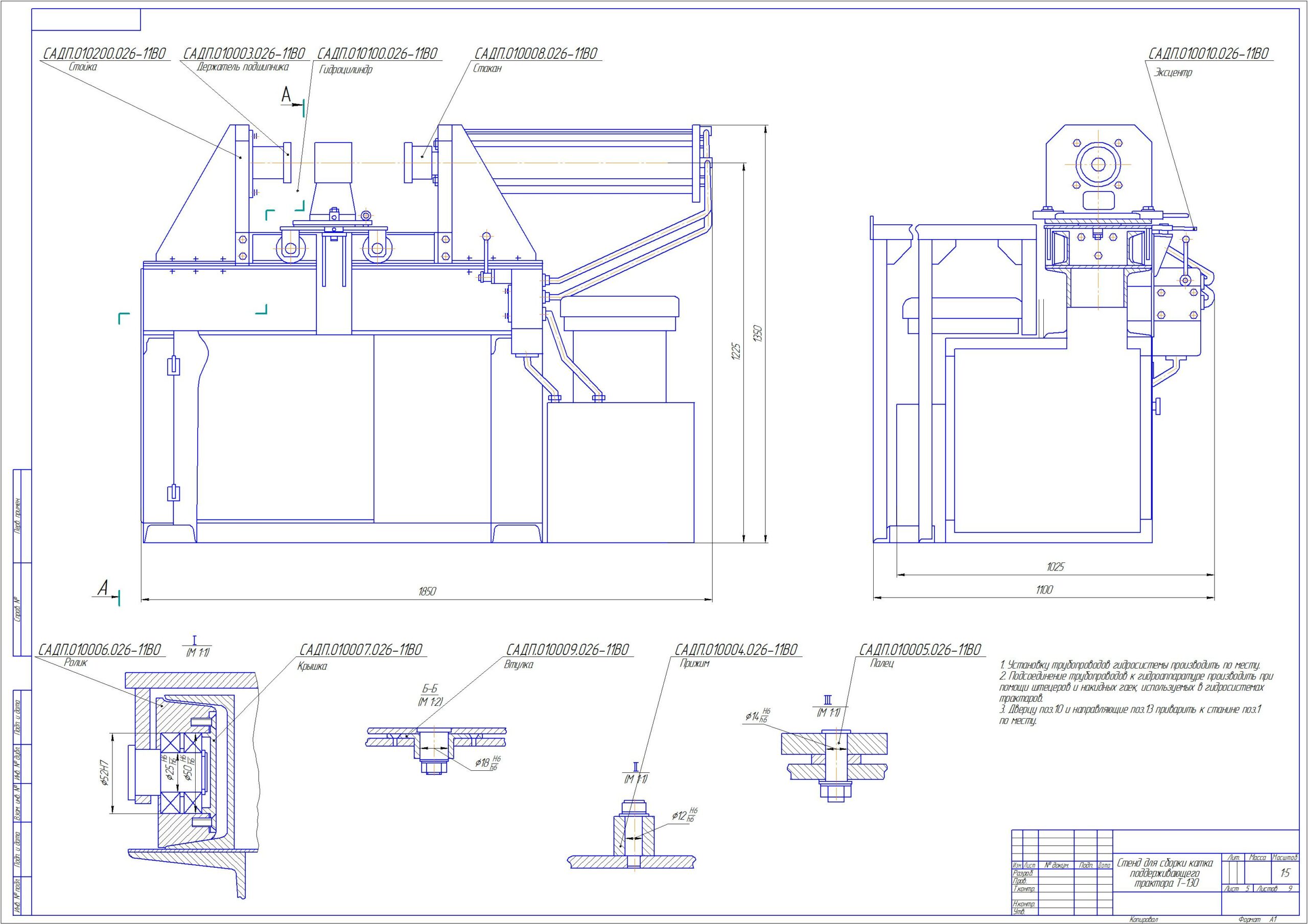

Состав: ПЗ, Стенд для сборки катка поддерживающего трактора Т-130 (ВО), Деталировка (основание, шпилька, эксцентр, держатель подшипника, ролик, палец, прижим, гильза, крышка, стенка, шток, втулка, стакан), Спецификация, Охрана труда, Экономика, Энергосбережение. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Реконструкция ЦРМ с разработкой стенда для сборки катков поддерживающих трактора Т-130

Новая папка (2)\Генеральный план.cdw
Новая папка (2)\графики\1.docx
Новая папка (2)\графики\2.docx
Новая папка (2)\графики\3.docx
Новая папка (2)\графики\4.docx
Новая папка (2)\графики\5.docx
Новая папка (2)\заключение.docx
Новая папка (2)\записка.docx
Новая папка (2)\охрана.docx
Новая папка (2)\содержание.docx
Новая папка (2)\Спец
Новая папка (2)\Спец
Новая папка (2)\Спец
Новая папка (2)\Спец
Новая папка (2)\специф-во СБ-1.docx
Новая папка (2)\специф-во СБ-2.docx
Новая папка (2)\Табл.docx
Новая папка (2)\Таблица 1.docx
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка
Новая папка (2)\чертежи\деталировка2\1.cdw
Новая папка (2)\чертежи\деталировка2\1.cdw.bak
Новая папка (2)\чертежи\деталировка2\2.cdw
Новая папка (2)\чертежи\деталировка2\3.cdw
Новая папка (2)\чертежи\деталировка2\4.cdw
Новая папка (2)\чертежи\деталировка2\5.cdw
Новая папка (2)\чертежи\деталировка2\6.cdw
Новая папка (2)\чертежи\деталировка2\7.cdw
Новая папка (2)\чертежи\деталировка2\8.cdw
Новая папка (2)\чертежи\лист 1.cdw
Новая папка (2)\чертежи\лист 3.cdw
Новая папка (2)\чертежи\лист 4.cdw
Новая папка (2)\чертежи\лист 5.cdw
Новая папка (2)\чертежи\лист 9.cdw
Новая папка (2)\чертежи\сборочный\сборочный1.cdw
Новая папка (2)\чертежи\сборочный\сборочный2.cdw
Новая папка (2)\экономика.cdw
Новая папка (2)\экономика.docx
Новая папка (2)\Энергосберехение.docx
Новая папка (2)\чертежи\деталировка1
Новая папка (2)\чертежи\деталировка2
Новая папка (2)\чертежи\сборочный
Новая папка (2)\графики
Новая папка (2)\чертежи
Новая папка (2)
