Стенд для сборки катка поддерживающего трактора Т-170

Белорусская государственная сельскохозяйственная академия Технического сервиса
Дипломный проект По дисциплине Ремонт
Тема: совершенствование технической эксплуатации машин в ПМК 87 Водстрой г. Горки с конструкторской частью Стенд для сборки катка поддерживающего т-170
Горки 2015

совершенствование технической эксплуатации машин в ПМК 87 Водстрой г. Горки с конструкторской частью Стенд для сборки катка поддерживающего т 170
Стенд для сборки катка поддерживающего трактора Т-170, предназначен для механизации сборки катков поддерживающих ходовой части трактора Т-170 и улучшения качества ремонта катков поддерживающих на специализированных предприятиях по ремонту тракторов Т-170.Он показан на рисунке
Принцип работы.
1. Запрессовка подшипников на вал и в гнездо кронштейна. Кронштейн катка поддерживающего устанавливается на поворотную платформу каретки и фиксируется двумя прижимами и фиксатором в нужном положении для прессовки. В отверстие кронштейна катка поддерживающего устанавливают вал, на который надевают два подшипника.
Держатели подшипников которые установлены на кронштейн и шток гидроцилиндра центрируют вал и подшипники. При помощи гидравлического распределителя включают гидроцилиндр и подшипники запрессовываются на вал и в гнездо кронштейна катка поддерживающего. Шток гидроцилиндра отводят в исходное положение и освободив фиксатор, поворотную платформу каретки поворачивают на 90 и прижимом и фиксатором устанавливают в неподвижном положении. Устанавливают крышку и при помощи гайковерта, закручивают болты крышки. Освобождают фиксатор, поворачивают платформу на 90.
2. Запрессовка роликов на вал.
На вал катка поддерживающего устанавливают ролики и запрессовывают на вал. Примечание: перед запрессовкой на шейку ролика специальным приспособлением, вручную, устанавливается манжета, кольцо пружинное, пружина, обойма и приклеивается к манжете кольцо.
После запрессовки роликов каретка прижимом фиксируется в среднем положении. Для установки пружинных шайб и закручивания гаек ,которое производится вручную, гаечным ключом. После закручивания гаек отпускается прижим и собранный каток снимается с платформы каретки и по направляющим подается на место накопления собранных катков поддерживающих.

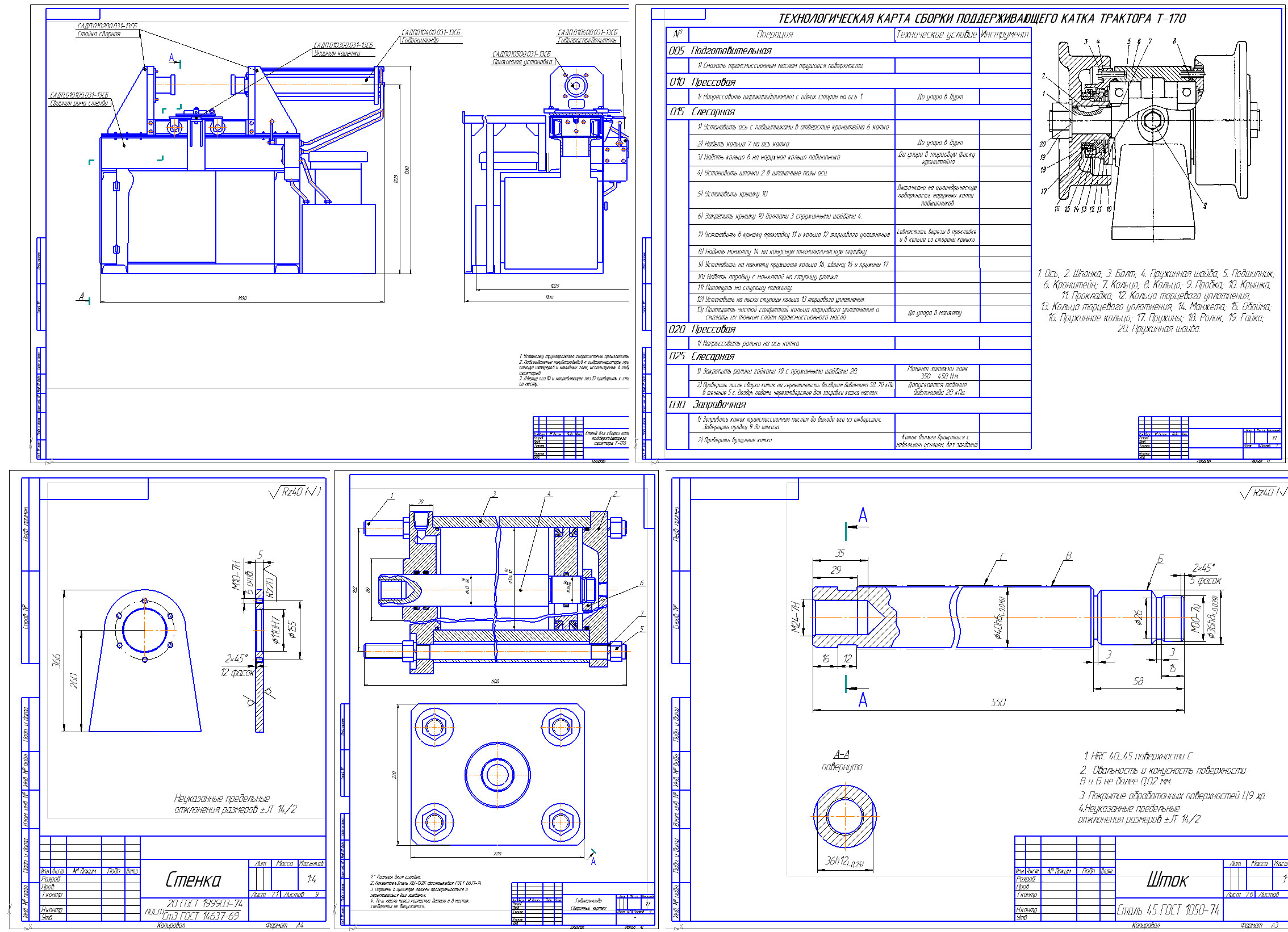

Состав: Общий вид конструкторской разработки(ов), Сборочный чертеж(СЧ), Рабочие чертежи деталей(РЧ) Спецификация, ПЗ Язык документа
