Корчеватель на базе Т-170

Белорусский национальный технический университет ,Кафедра сдм ,Машины для земляных работ,Корчеватель на базе Т-170,2013 год

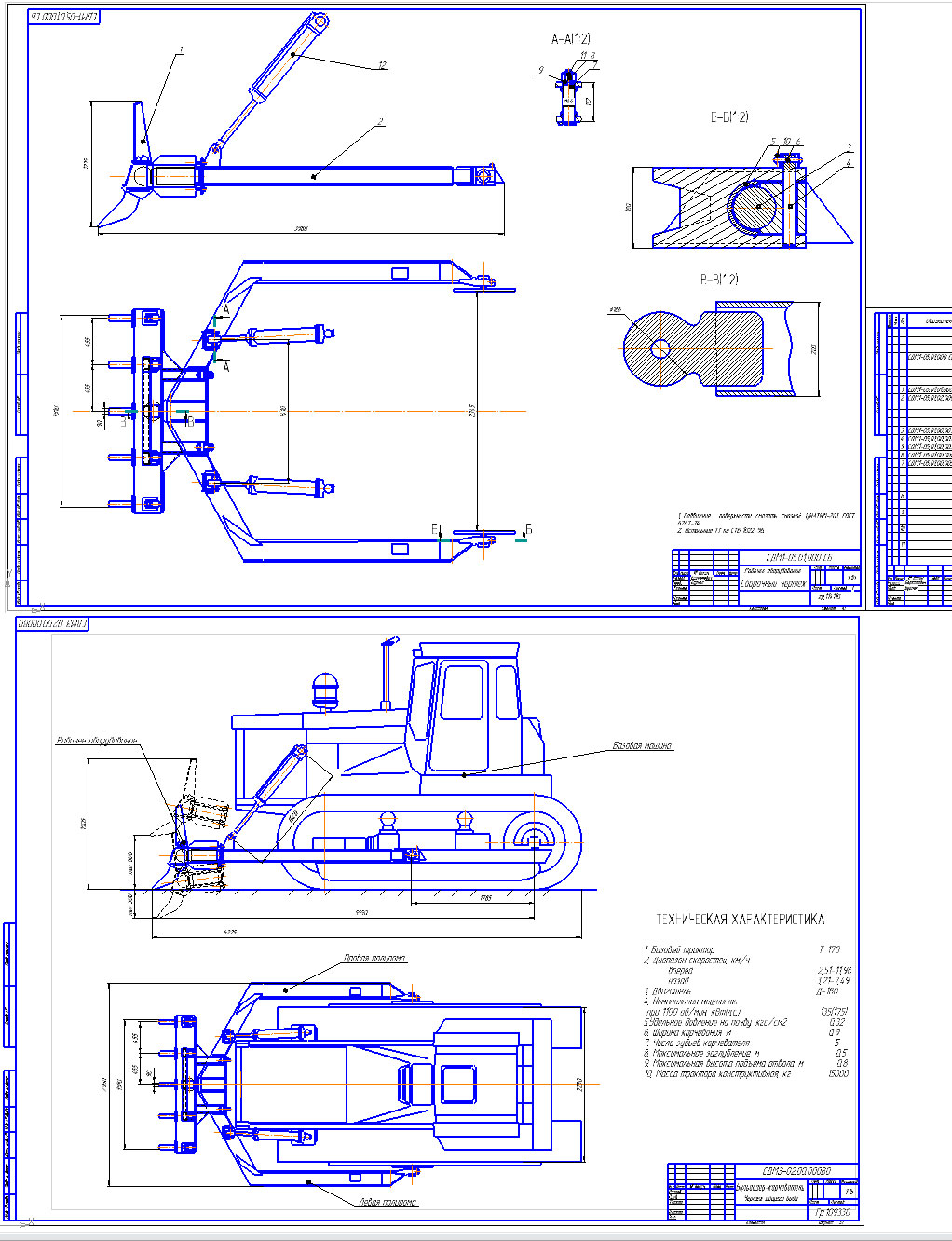

В данном проекте рассматривается рабочее оборудование корчевателя.Произведен обзор патентной литературы и источников,выбран прототип трактора.выполнен тяговый расчет,подобрано оборудование и рассчитаны его основные параметры.Графическая часть содержит чертеж общего вида машины с оборудованием,сборочный чертеж рабочего оборудования.
Курсовой проект содержит 2 листа формата А1,39 страниц пояснительной записки,10 рисунков,10источников.
В конструкторской части было разработано рабочее оборудование корчевателя,монтируемое на базу трактора Т-170 .
Техническая характеристика :
Эксплуатационная мощность двигателя, кВт-135
База,мм-2517
Колея,мм-1880
Число зубьев-5
Глубина рыхления,мм-500
Ширина зуба,мм- 90
Масса рабочего оборудования,т-1,0

Состав: Корчеватель (ВО),Рабочее оборудование(СБ),2 спецификации,ПЗ Язык документа

Софт: КОМПАС-3D 13sp2
