Кусторез на базе бульдозера Т-170

СибАДИ,ЭСМиК,СДМЗ,Кусторез на базе бульдозера Т-170,2014

В данном дипломном проекте рассматривается проектирование кустореза на базе бульдозера Т-170.
Содержание
Введение
1. Анализ научно-технической и патентной
литературы по теме дипломного проекта
2. Технические расчеты проектируемого кустореза
2.1 Выбор и расчет основных параметров кустореза
2.2 Тяговый расчет
2.3 Проверка работоспособности кустореза
3. Проектирование технологической схемы
производства работ кустореза
4. Технология изготовления ножа кустореза
4.1 Назначение и выбор заготовки для ножа кустореза
4.2 Проектирование маршрута изготовления
и соответственного оборудования
4.3 Расчет режимов обработки и норм времени
5. Расчет экономической эффективности
5.1 Расчет затрат по сравниваемым
вариантам технических решений
5.2 Расчет суммарного экономического эффекта
6. Охрана труда
Заключение
Список использованных источников

Эффективное использование парка машин на сегодняшний момент является первоочередной задачей, стоящей перед эксплуатирующими организациями.
Для сокращения простоев машин, а также повышения коэффициентов использования, производится переоборудование имеющегося парка машин с учетом технологических процессов, затрат на производство работ, амортизацию машин и т.д.
В данном дипломном проекте разработан одноотвальный кусторез с пассивным рабочим органом.
Произведены соответствующие расчеты, которые показали, что спроектированный кусторез при работе не перегружает двигатель и рабочее оборудование. Произведены расчеты основных параметров рабочего оборудования, произведен проверочный расчет горизонтальной устойчивости кустореза при столкновении кустореза с большим деревом. Разработана технологическая схема.
При проектировании кустореза были учтены требования стандартов, предъявляемые к конструкции рабочего оборудования, уровню шума, рабочему месту. Предусмотрены требования к мерам безопасности при эксплуатации кустореза.

Техническая характеристика
1. Базовый трактор Т-170
2. Двигатель
тип Д-160
мощность, кВт (л.с.) 125(170)
3. Ширина отвала, мм 4275
4. Угол установки отвала в плане, град 60
5. Эксплуатационная масса, кг 16300

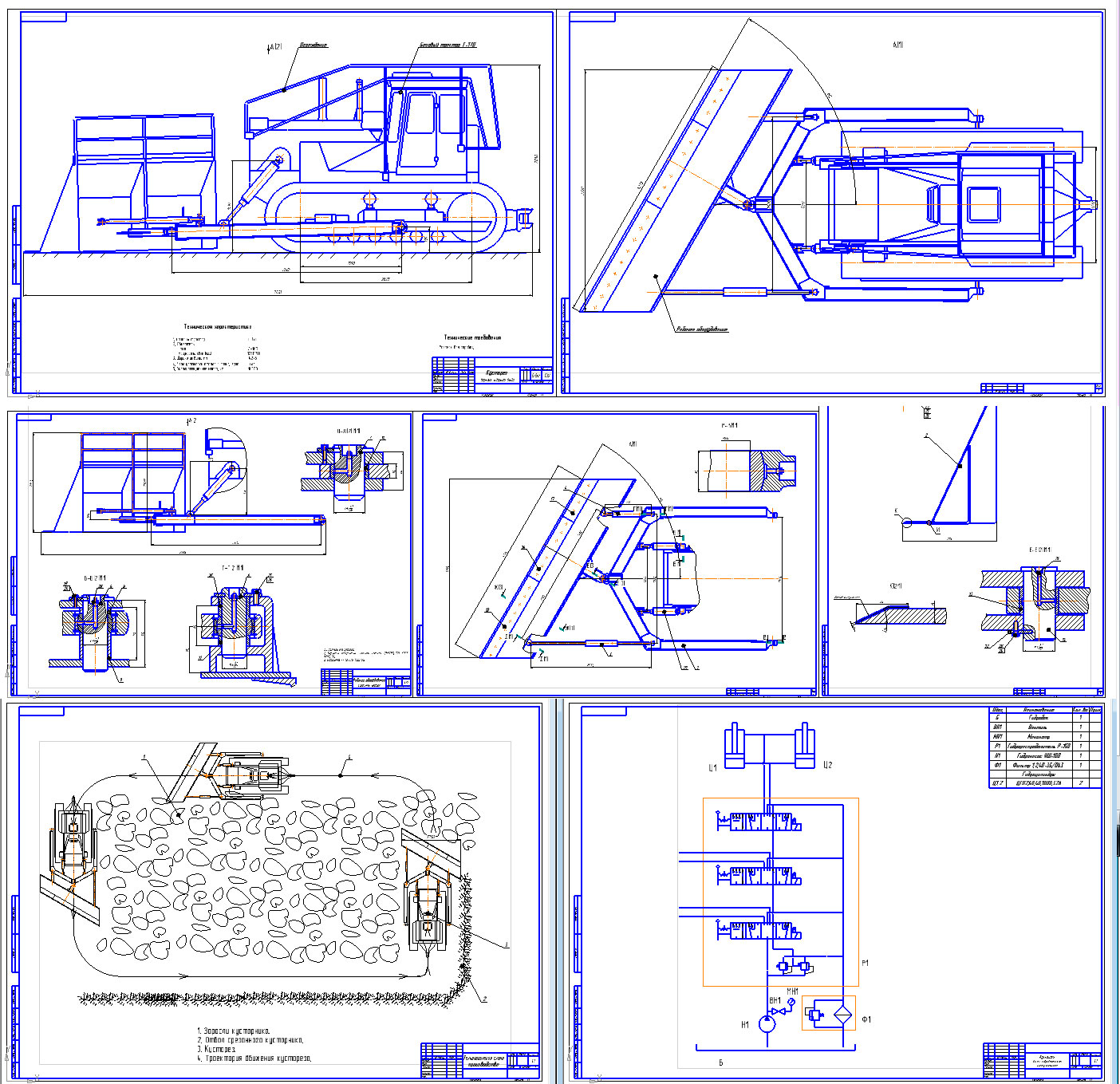

Состав: кусторез(ВО),Рабочий орган и отдельные его элементы (3 чертежа), (СБ),спецификации к РО,технологическая схема производства работ,гидравлическая схема.ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
Кусторез на базе трактора Т-170\ПЗ кусторез ГОТОВАЯ ЗАПИСКА.doc
Кусторез на базе трактора Т-170\РО кусторез.bak
Кусторез на базе трактора Т-170\РО кусторез.cdw
Кусторез на базе трактора Т-170\Спец на РО.bak
Кусторез на базе трактора Т-170\Спец на РО.cdw
Кусторез на базе трактора Т-170\Схема гидравлическая.bak
Кусторез на базе трактора Т-170\Схема гидравлическая.cdw
Кусторез на базе трактора Т-170\Технологическая схема произ
Кусторез на базе трактора Т-170\Технологическая схема произ
Кусторез на базе трактора Т-170\Чертеж общего вида.bak
Кусторез на базе трактора Т-170\Чертеж общего вида.cdw
Кусторез на базе трактора Т-170
