Совершенствование эксплуатации МТП в отд №1 ОАО "Конзавод им. 1-й Конной Армии" Зерноградского района с разработкой сцепки для борон

ФГОУ ВПО АЗОВО-ЧЕРНОМОРСКАЯ ГОСУДАРСТВЕННАЯ АГРОИНЖЕНЕРНАЯ АКАДЕМИЯ
кафедра механизации растениеводства
дипломный проект
на тему: "Совершенствование эксплуатации МТП в отделении №1 ОАО "Конзавод им. 1-й Конной Армии" Зерноградского района с разработкой сцепки для борон"
Зерноград 2011

В данном дипломном проекте для подразделения хозяйства произведен расчет, планирование и организация использования машинно-тракторного парка. Разработан график машиноиспользования, предложена рациональная планировка машинного двора отделения.
Спроектирована навесная гидрофицированная сцепка для борон, которая имеет ширину захвата 8 м, агрегатируется с тракторами класса 1,4...2.
Проект содержит 10 листов формата А1 графической части, 98 страниц пояснительной записки, включающей 20 рисунков и 39 таблиц, ведомость документации и спецификации.

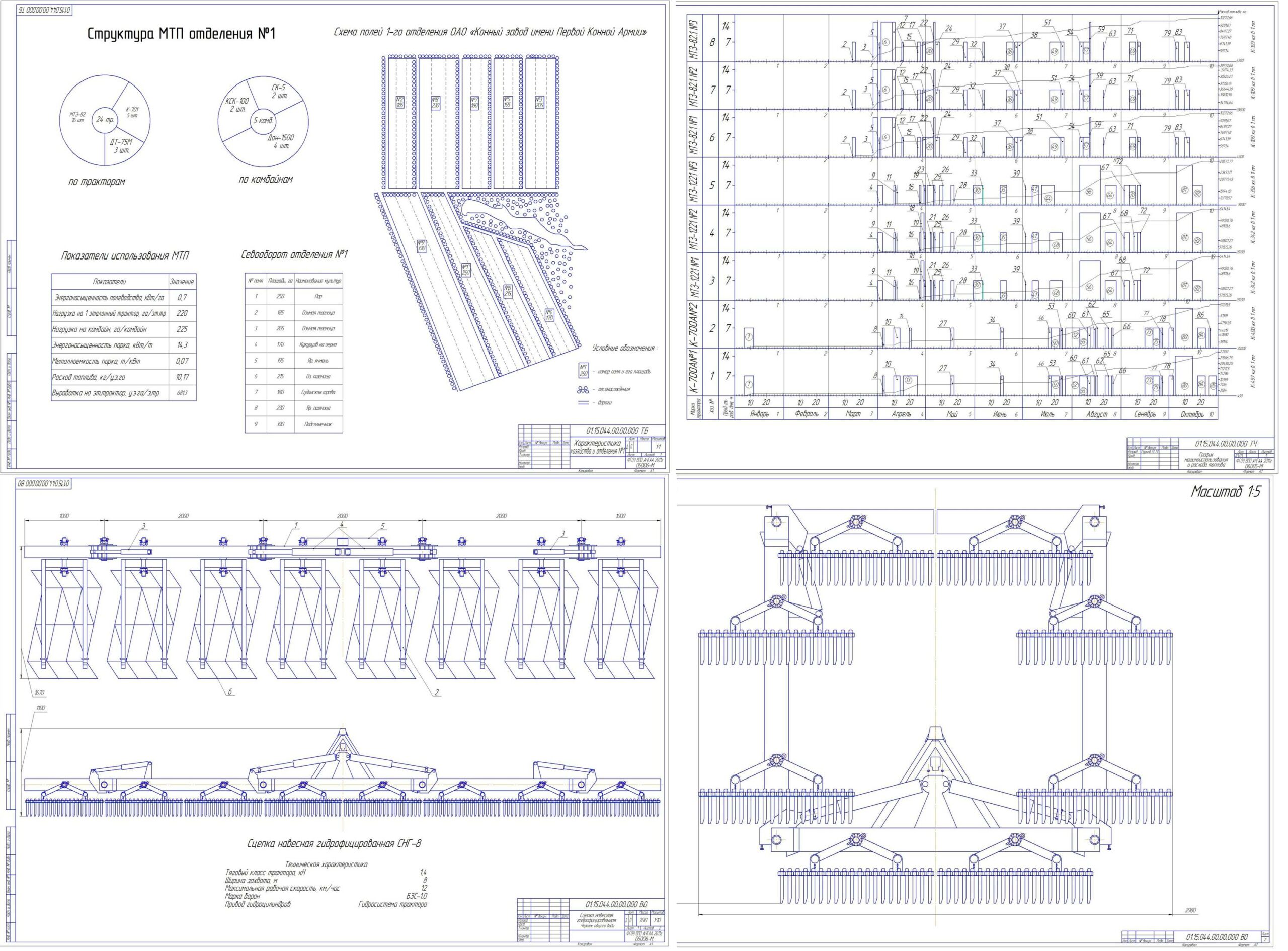

Состав: Характеристика хозяйства и отделения (ТБ), Сводный план механизированных работ (ТБ), График машиноиспользования (ТЧ), Схема машинного двора (С7), Сцепка гидрофицированная, 2 листа (ВО), Рама (СБ), Подвеска (СБ), Деталировка (Втулка оси, Ось подвески, Брус крайний, Палец рамы, Пластина проставочная, Пластина соединительная, Пластина рычаг, Плечо подвески, Упор, Центральный брус), Спецификация, Технико-экономические показатели (ТБ), ПЗ Язык документа
