Совершенствование ремонтно-обслуживающей базы с разработкой монтажной кран-тележки

БГСХА
Кафедра технического обслуживания и ремонта машин
Дипломный проект по дисциплине «Надежность и ремонт машин»
На тему: «Совершенствование ремонтно-обслуживающей базы филиала «Советская Белоруссия»ОАО «Речицкий КХП» с разработкой монтажной кран-тележки»
Горки 2011

Дипломный проект состоит из расчетной – пояснительной записки объемом 99 стр., в т.ч. 24 иллюстрированных литературных источников, 4 приложений и 9 листов графической части.
Цель проекта – совершенствование ремонтно-обслуживающей базы филиала "Советская Белоруссия" ОАО "Речицкий КХП" путем перепланировки здания и подбора необходимого для ЦРМ оборудования и оснастки. На основании этого подбора составлен компоновочный план реконструируемой мастерской и проведена планировка участков.
Разработана конструкция монтажной кран-тележки. С помощью такой тележки можно демонтировать и доставить на ремонтный участок агрегаты машин, и установить их обратно после ремонта.
Разработаны мероприятия по улучшению состояния охраны труда в хозяйстве, а также по энергосбережению в центральной мастерской хозяйства.
Технико-экономическое обоснование реконструкции ЦРМ показывает, что повысится производительность труда на 7,99%.

1 В представленном проекте решен комплекс инженерно-технических вопросов, связанных с перспективой развития ремонтно-обслуживающей базы филиала «Советская Белоруссия» ОАО « Речицкий КХП» Речицкого района.
2 Разработан проект реконструкции и технического перевооружения основного объекта ремонтно-обслуживающей базы – центральной ремонтной мастерской. Потребная площадь мастерской 1296м2; численность производственных рабочих – 5 человек. Подобрано современное технологическое оборудование и оснастка, которые позволяют значительно повысить уровень механизации ремонтно-обслуживающих работ.
3 На основании анализа состояния ремонтно-обслуживающей базы хозяйства предложена перспективная схема РОБ с учетом рекомендаций типовых проектных решений и местных условий. Предлагаемый перечень необходимых объектов позволит обеспечить надлежащий уровень тех-нической эксплуатации машин и оборудования в хозяйстве. Совершенство-вание РОБ заключалось в восстановлении нефтебазы , размещения площадок для межсменной стоянки тракторов и автомобилей непосредственно в близости от центрального въезда, ограждения двора ремонтной обслуживающей базы ограждением.
4 Разработана технологическая карта ремонта трактора в условиях ЦРМ хозяйства. Для механизации разборочно-сборочных работ при ремонте сельскохозяйственных машин предложена конструкция монтажной кран-тележки. С помощью такой тележки можно демонтировать и доставить на ремонтный участок агрегаты или узлы, и обратно установить их после ремонта на сельскохозяйственную машину.
6 Разработаны мероприятия по охране труда, где были описаны меры безопасности при выполнении той или иной работы в центральной ремонтной мастерской при ремонтных работах.
7 Разработаны мероприятия по энергосбережению в центральной ре-монтной мастерской хозяйства. Произведены расчеты по энергосбе-режению при снижении температуры в нерабочее время с 20С до 14С в ЦРМ с наружными размерами 72  18 м. Экономия тепла ΔQ, Гкал, за отопительный сезон составит 59,06 Гкал.
8 Реконструкция ЦРМ хозяйства обойдется 889,1млн. руб. капиталь-ных вложений, которые окупятся за 2,8 года, а годовая экономия составит 18,9 млн. руб.
9 Предлагаемая конструкторская разработка увеличивает производительность на 50% при стоимости 4,2 млн. руб. Срок окупаемости разработки - 1,7 года.

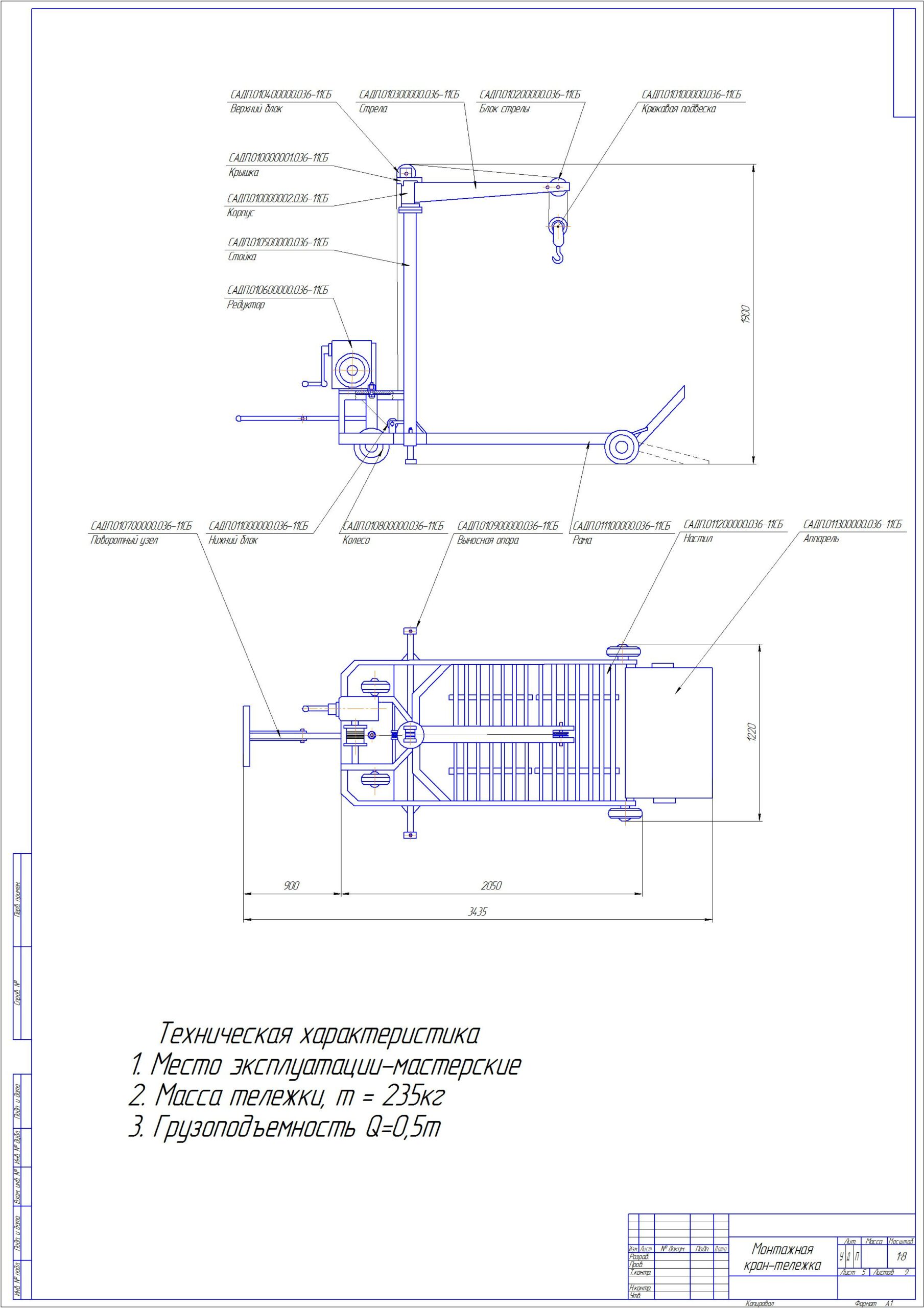

Техническая характеристика кран-тежки
1. Место эксплуатации-мастерские
2. Масса тележки, m = 235кг
3. Грузоподъемность Q=0,5т

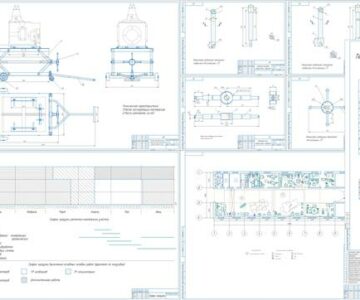

Состав: Монтажная кран-тележка (ВО), Сборочный чертеж (наконечник, гайка, выносная опора, стойка, винт, плита, ручка, вал, поворотный узел), Генеральный план РОБ хозяйства, Схема технологического ремонта двигателя, Технико-экономические показатели проекта, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2
