Совершенствование технологического процесса уборки слив в условиях проектного сельскохозяйственного предприятия зоны Лесостепи с модернизацией плодоуборочной машины МПУ-1А

Житомирский агротехнический университет
Кафедра агроинженерии
Дипломный проект на тему «Совершенствование технологического процесса уборки слив в условиях проектного сельскохозяйственного предприятия зоны Лесостепи с модернизацией плодоуборочной машины МПУ-1А»
Житомир 2022

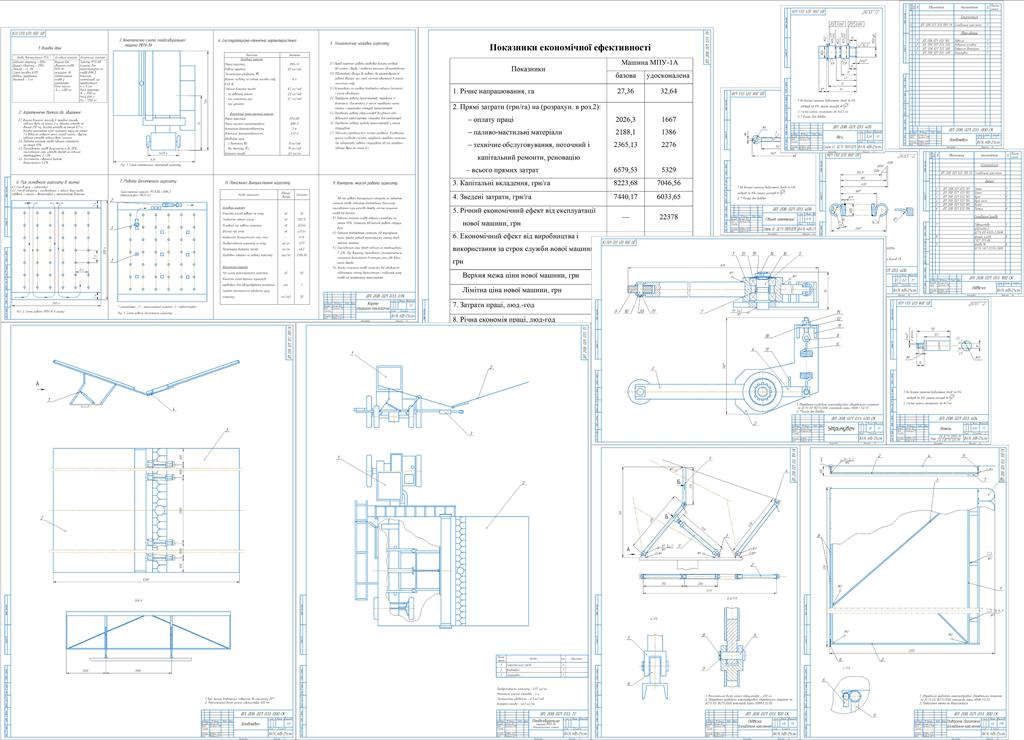

Дипломный проект состоит из расчетно-пояснительной записки и графического материала.
Расчетно-пояснительная записка содержит 66 страниц, в том числе 6 разделов, 9 таблиц, 7 иллюстраций, 31 литературный источник.
В процессе выполнения дипломного проекта разработаны: операционная карта сбора слив. Основные технико-экономические показатели выполнения операции сбора сливы с помощью усовершенствованной плодоуборочной машины МПУ-1А составляют: производительность агрегата за смену - 0,97 га/см; расход топлива - 46,2 кг/га; затраты труда - 14,7 чел.ч/га; прямые эксплуатационные затраты - 5329 грн/га; приведенные эксплуатационные затраты - 6033,65 грн. Для повышения производительности сбора сливы было предложено использовать плодоуборочную машину МПУ-1А в которой усовершенствовали улавливатель плодов. Усовершенствованный улавливатель обеспечивает прохождение штамба дерева через его половины и позволяет остановить агрегат напротив дерева, что позволяет повысить производительность машины по сравнению с базовой за счет уменьшения времени на вспомогательные операции и высвободить одного рабочего, который обеспечивал позиционирование агрегата. За один час усовершенствованная плодоуборочная машина снимает плоды с 45 деревьев при схеме посадки 6х5 м. Рассчитаны основные конструктивные и технологические параметры предложенного усовершенствования: диаметр поддерживающей балки левой половины улавливателя 32 мм при ее длине 0,6 м; угол установки улавливающей поверхности 20о; рабочая длина пружины возврата поддерживающей балки в свободном состоянии составляет 410 мм; конструктивные параметры пружины - рабочий ход 130 мм, для создания усилия F = 300 Н, средний диаметр пружины 25 мм, диаметр проволоки пружины 3 мм. Путем анализа состояния охраны окружающей среды в хозяйстве выявлены недостатки и представлены предложения для их устранения, а также рассмотрены вопросы охраны труда при выполнении операции сбора и транспортировки плодов.Полученные результаты расчета свидетельствуют о целесообразности использования усовершенствованной плодоуборочной машины МПУ-1А во время уборки сливы за счет повышения ее производительности по сравнению с базовой плодоуборочной машиной МПУ-1А. Наблюдается уменьшение (на один гектар собранного сада): прямых затрат на 15,87%; сводных затрат - 15,44%; капиталовложений - 14,31%; затрат затрат труда - 44,12%. Годовой экономический эффект от использования усовершенствованной плодоуборочной машин МПУ-1А (в ценах на 1.05.2022 года) составляет 22378 гривен при условии годовой наработки 32,64 гектаров.

ЗМІСТ
стр.
Вступ 6
1. Характеристика проектного підприємствагосподарства 7
1.1. Природно-кліматичні умови 7
1.2. Землекористування і структура посівних площ 8
Висновок 10
2. Технологія виконання операції збирання сливи 11
2.1. Агробіологічні особливості та агротехнічні вимоги 11
2.2. Організація та технологія виконання операції 11
2.3. Розрахунок операційної карти на збирання сливи 13
Висновок 23
3. Удосконалення вловлювача плодозбиральної
машини МПУ – 1А 24
3.1. Існуючі конструкції машин та їх недоліки 24
3.2. Обґрунтування конструктивної розробки проекту 28
3.3. Опис будови та роботи удосконаленої плодозбиральної
машини МПУ – 1А 29
3.4. Розрахунок запропонованого удосконалення 31
Висновки 38
4. Охорона праці та захист населення 39
4.1. Структурно-функціональний аналіз технологічного процесу
збирання сливи та обґрунтування можливих чинників
травмонебезпечних ситуацій 39
4.2. Моделі травмонебезпечних та аварійних ситуацій під
час збирання сливи 40

4.3. Техніка безпеки при роботі на плодозбиральній машині
МПУ-1А 42
4.4. Розробка заходів щодо захисту цивільного населення 43
4.5. Пожежна безпека 44
4.6. Виробнича санітарія 44
4.7. Нормативне забезпечення охорони праці 46
4.8. Розрахунок засобів індивідуального захисту 50
5. Охорона довкілля 51
5.1. Вступна частина 51
5.2. Охорона та раціональне використання ґрунтів 52
5.3. Охорона та ефективне використання водних ресурсів 53
5.4. Охорона атмосферного повітря 54
5.5. Шляхи покращення екологічного стану господарства 55
Висновки 56
6. Економічна ефективність використання плодозбиральної
машини МПУ1-А 58
Висновки та пропозиції 62
Бібліографічний список 64
