Совершенствование технологической операции сбора яблок в условиях проектногосельскохозяйственного предприятия с модернизацией агрегата для транспортировки контейнеров

Житомирский агротехнический коледж
Кафедра Агроинженерии
Дипломный проект по специальности "Агроинженерия"
на тему "Совершенствование технологической операции сбора яблок в условиях проектного сельскохозяйственного предприятия с модернизацией агрегата для транспортировки контейнеров"
Житомир 2021

ЗМІСТ
стор
Вступ 6
1. .Характеристика господарства 7
1.1. Загальні відомості про господарство 7
1.2. Природно-кліматичні умови 7
1.3. Землекористування і структура посівних площ 8
Висновок 10
2. Технологія виконання операції збирання яблук 11
2.1. Агробіологічні особливості та агротехнічні вимоги
до збирання яблук 12
2.2. Організація і технологія виконання операції збирання 12
2.3. Розрахунок операційної карти збирання яблук 14
Висновки 24
3. Удосконалення агрегату для транспортування
контейнерів ВУК-3 26
3.1. Аналіз існуючих конструкцій машин для
транспортування плодів 26
3.2. Обґрунтування конструктивної розробки проекту 29
3.3. Будова та процес роботи запропонованого удосконалення 29
3.4. Розрахунок запропонованого удосконалення 31
3.4.1. Розрахунок основних технологічних параметрів
удосконалення 31
3.4.2. Підбір гідроциліндра заднього упора і визначення
місця його розташування 32
3.4.3. Розрахунок балки роликової доріжки 39
Висновки 40
4. Охорона праці та захист населення 41
4.1. Структурно функціональний аналіз процесу збирання
яблук та розроблення моделі травмонебезпечних ситуацій 41
4.2. Обґрунтування організаційно-технічних рекомендацій
стосовно перебігу виробничого процесу 43
4.2.1. Техніка безпеки при роботі на агрегаті для збирання яблук 43
4.2.2. Розрахунок з охорони праці на поперечну стійкість до
перекидання агрегату для струшування плодів 44
4.3. Захист цивільного населення 45
4.4. Організація пожежної безпеки……………………………………46
5. Охорона довкілля 56
5.1. Вступна частина 56
5.2. Охорона та раціональне використання ґрунтів 57
5.3. Охорона та ефективне використання водних ресурсів 58
5.4. Охорона атмосферного повітря 59
5.5. Зберігання і використання паливно-мастильних матеріалів 60
5.6. Охорона рослинного і тваринного світу 60
5.7. Шляхи покращення екологічного стану господарства.
Висновки і пропозиції 61
6. Економічна ефективність використання удосконаленого
агрегату ВУК-3А 62
ВИСНОВКИ І ПРОПОЗИЦІЇ 67
БІБЛІОГРАФІЧНИЙ СПИСОК 69
Дипломний проект складається з розрахунково-пояснювальної записки та графічного матеріалу.
Розрахунково-пояснювальна записка містить 70 сторінок, в тому числі 6 розділів, 9 таблиць, 7 ілюстрацій, 24 літературних джерел.
Ключові слова: ТРАНСПОРТУВАННЯ, ЗБИРАННЯ ЯБЛУК, ГІДРОЦИЛІНДР, ОПЕРАЦІЙНА ТЕХНОЛОГІЯ

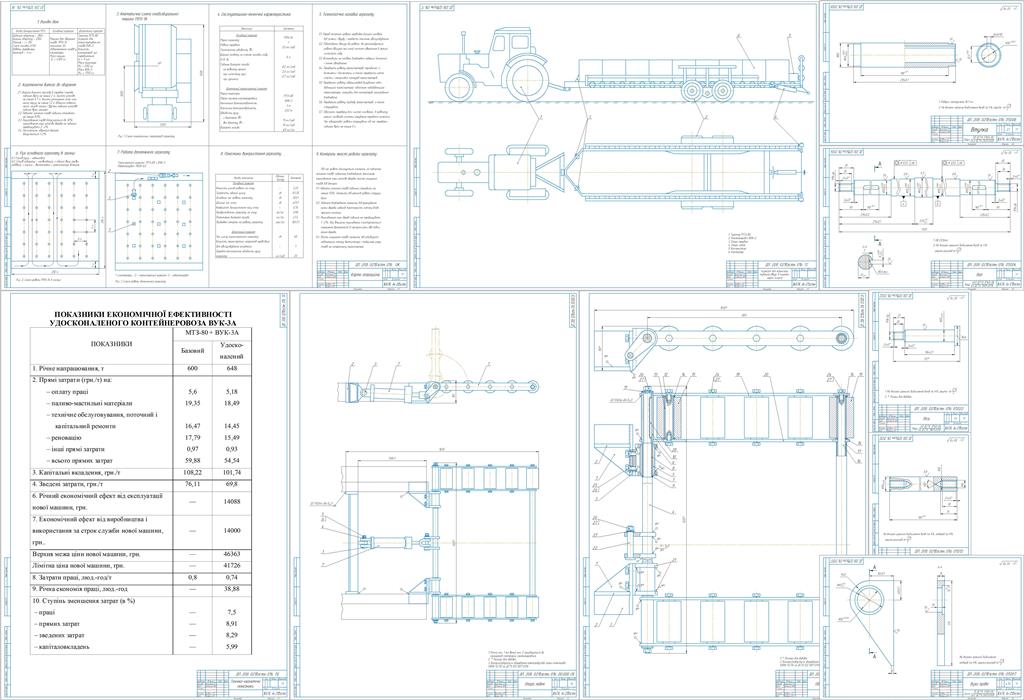

Графічний матеріал містить 6 аркушів формату А1, на яких представлено операційна карта збирання яблук, агрегат для транспортування яблук в контейнерах, опора задня, обмежувач та його деталювання.

В процесі виконання дипломного проекту розроблено: операційну карту збирання яблук. Основні техніко-економічні показники виконання операції збирання яблук плодозбиральною машиною МПУ-1А становлять: продуктивність агрегату за зміну – 0,98 га/зм; витрата палива – 47,4 кг/га; прямі експлуатаційні затрати – 4148,44 грн/га; приведені експлуатаційні затрати – 5041,3 грн/га. Для транспортування яблук в контейнерах використали контейнеровоз ВУК-3А, в якому удосконалили задні упори для фіксації контейнерів на платформі під час руху агрегату, що дає змогу зменшити пошкодження плодів та збільшити термін використання контейнерів. Удосконалені упори являють собою роликові доріжки які шарнірно закріплені до рами і переводяться з транспортне положення гідроциліндра. Гідроциліндр забезпечує фіксацію контейнерів на платформі. Розраховані основні конструктивні та технологічні параметри запропонованого удосконалення: сила інерції, що виникає під час рушання з місці чи зупинки контейнеровоза і діє на контейнери становить 6300 Н, сила опору кочення контейнерів по роликовій доріжці – 1543,5 Н; сумарне зусилля, що діє на задню опору – 4756,5 Н; для піднімання і фіксації заднього упора використали гідроциліндр Ц-75, який повинен створити робоче зусилля 3404,8 Н за ходу штока 69,5 мм. Отримані результати розрахунку свідчать про доцільність використання удосконаленого контейнеровоза ВУК-3А під час збирання яблук за рахунок підвищення продуктивності порівняно з базовою конструкцією. Спостерігається зменшення на одну тону перевезених яблук: прямих затрат на 8,91 %; зведених затрат – 8,29 %; капіталовкладень – 5,99 %; затрат праці – 7,5 %. Річний економічний ефект від використання удосконаленого контейнеровоза ВУК-3А (в цінах на 1.05.2021року) становить 14088 гривень за умови річного напрацювання 648 тон.
