Стенд для приработки ДВС

Воронежский ГАУ
Кафедра тракторы и автомобили
Чертежи к ДП по дисциплине ремонт техники
Воронеж 2008

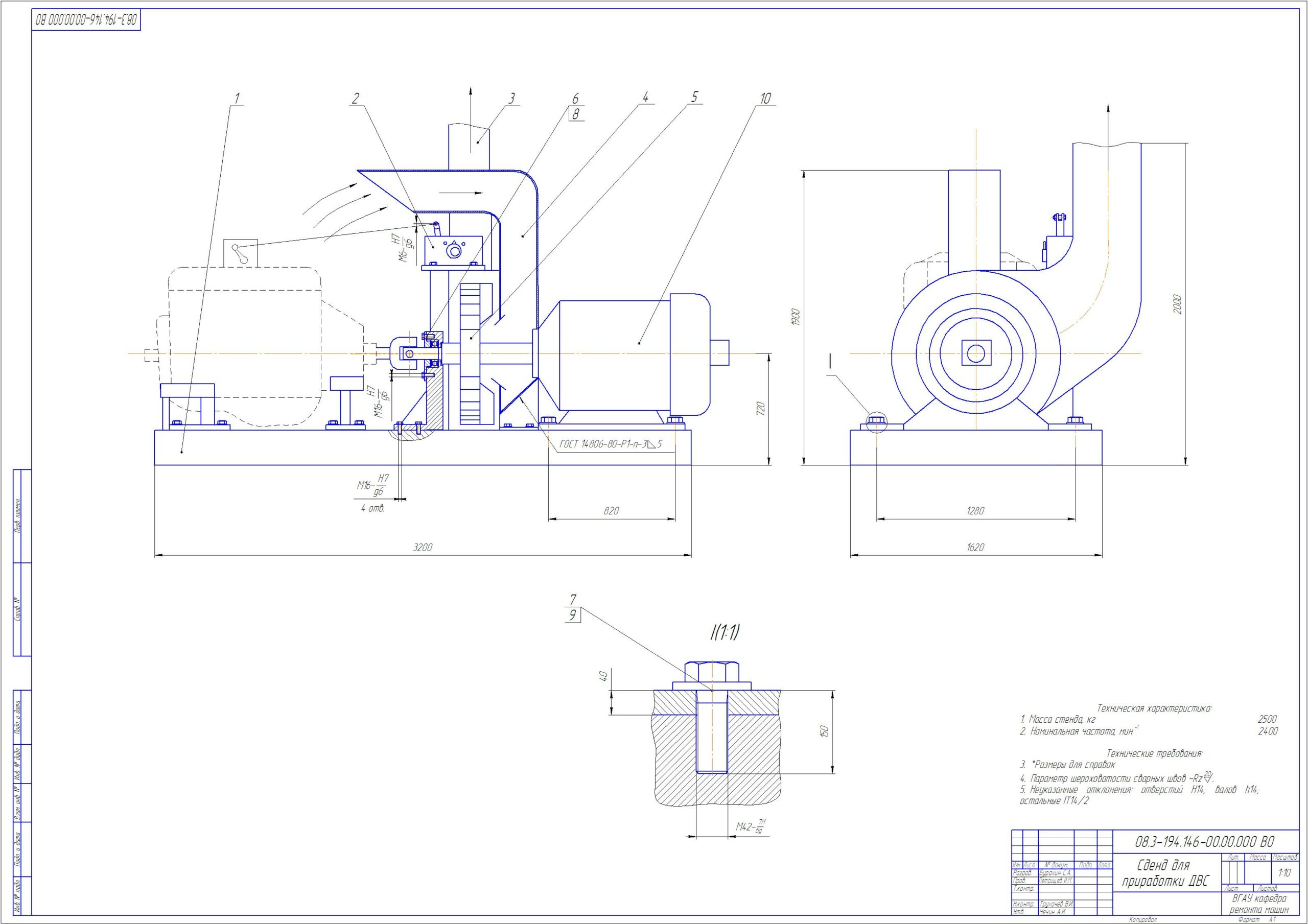

Только чертежи конструкции стенда для приработки ДВС на 4 листах ф. А1 + спецификация,используемого для проведения послеремонтной обкатки ДВС

Техническая характеристика:
1.Масса стенда, кг 2500
2.Номинальная частота, мин 2400

Состав: ВО стенд; СБ блок-регулятор;чертежи деталей конструкции; Спецификация Язык документа

Софт: КОМПАС-3D 7

Просмотр файлов
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\вал выходной.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\вал редуктора.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\крышка камеры задняя.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\рычаг.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\тарелка штока камеры.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 1\шток камеры.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\вал-шестерня.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\втулка.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\крышка камеры передняя.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\лимб.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\ось.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\регулятор.cdw
Стенд для приработки двигателя внутреннего сгорания\деталировка 2\рычаг поворотный.cdw
Стенд для приработки двигателя внутреннего сгорания\ОВ А1.cdw
Стенд для приработки двигателя внутреннего сгорания\сборка.cdw
Стенд для приработки двигателя внутреннего сгорания\Спецификация ВО.spw
Стенд для приработки двигателя внутреннего сгорания\Спецификация СБ.spw
Стенд для приработки двигателя внутреннего сгорания\~$сборка.cd~
Стенд для приработки двигателя внутреннего сгорания\~$ОВ А1.cd~
Стенд для приработки двигателя внутреннего сгорания\ОВ А1.bak
Стенд для приработки двигателя внутреннего сгорания\ОВ А1.jpg
Стенд для приработки двигателя внутреннего сгорания\деталировка
Стенд для приработки двигателя внутреннего сгорания\деталировка
Стенд для приработки двигателя внутреннего сгорания
