Стенд для ремонта двигателей СРД-1

Стенд для ремонта двигателей СРД-1
Предназначен для ремонта и обслуживания двигателей внутреннего сгорания, 12 положений поворота, с фиксацией болтом, сдвижная ручка не мешает во время работы, из за наличия колес с фиксацией его удобно передвигать и фиксировать в нужном месте. Плита имеет большое количество пазов, что позволяет установить на него практически любой двигатель.
Конструкция выполнена из профильной трубы 50х50х2.
Максимальная нагрузка - 400 кг.
Масса - 25 кг.

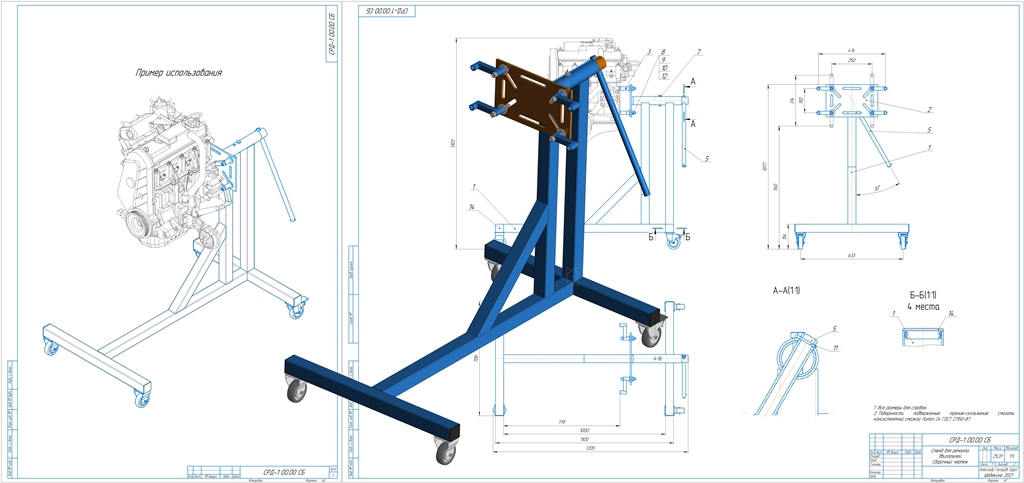

Состав: Сборочный чертеж, деталировка, спецификация, 3D модель.

Софт: КОМПАС-3D 19.1

Сайт: www

Файлы:

Каталог
Транспорт
Автосервис и автомобильное хозяйство
Стенд для ремонта двигателей СРД-1

СРД-1/

СРД-1/СРД-1 00.00 _ Стенд для ремонта двигателей.a3d

СРД-1/СРД-1 00.00 _ Стенд для ремонта двигателей.cdw

СРД-1/СРД-1 01.00 _ Рама/

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.03 _ Труба.m3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.00 _ Рама.a3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.04 _ Труба.m3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.05 _ Труба.m3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.03 _ Труба.cdw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.04 _ Труба.cdw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.02 _ Труба.m3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.01 _ Труба.m3d

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.00 _ Рама.spw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.00 _ Рама.cdw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.05 _ Труба.cdw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.02 _ Труба.cdw

СРД-1/СРД-1 01.00 _ Рама/СРД-1 01.01 _ Труба.cdw

СРД-1/СРД-1 00.00 _ Стенд для ремонта двигателей.spw

СРД-1/СРД-1 00.01 _ Труба.m3d

СРД-1/СРД-1 00.01 _ Трубка.cdw

СРД-1/СРД-1 03.00 _ Кронштейн/

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.00 _ Кронштейн.spw

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.02 _ Трубка.cdw

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.00 _ Кронштейн.cdw

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.02 _ Трубка.m3d

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.01 _ Трубка.cdw

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.00 _ Кронштейн.a3d

СРД-1/СРД-1 03.00 _ Кронштейн/СРД-1 03.01 _ Трубка.m3d

СРД-1/СРД-1 02.00 _ Плита поворотная/

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.01 _ Труба позиционная.cdw

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.02 _ Плита.cdw

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.00 _ Плита поворотная.spw

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.02 _ Плита.m3d

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.00 _ Плита поворотная.a3d

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.01 _ Труба позиционная.m3d

СРД-1/СРД-1 02.00 _ Плита поворотная/СРД-1 02.00 _ Плита поворотная.cdw

СРД-1/Комплектация/

СРД-1/Комплектация/_RE.C7-080-PBLPBL.m3d

СРД-1/Комплектация/_RE.C7-080-PBLW.m3d

СРД-1/Комплектация/_RE.C7-080-SBFW.m3d

СРД-1/Комплектация/Колесо поворотное Elesa+Ganter RE.C7-080-SBF.a3d

СРД-1/Комплектация/Колесо Elesa+Ganter RE.C7-080-PBL.a3d

СРД-1/Комплектация/_RE.C7-080-SBFSBF.m3d

СРД-1/Комплектация/Заглушка для труб 50х50.m3d
