Проектирование стенда для разборки-сборки двигателя автомобиля

СибАДИ
Кафедры "Автомобили и Тракторы"
Курсовой проект по дисциплине "Основы проектирования и эксплуатации технологического оборудования"
На тему: "Проектирование стенда для разборки-сборки двигателя"
г. Омск, 2018

1 Тип Подвижный
2 Грузоподъемность, кг 500
3 Способ поворота Вручную, через червячный редуктор
4 Габаритные размеры, мм:
длина 935
ширина 863
высота 900
6 Масса, кг, не более 90

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ 5
1.1 Общая характеристика изделия 5
1.2 Характеристика объекта технического воздействия 6
2. ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ 12
2.1 Анализ существующих конструкций 12
2.2 Выбор вариантов изделия и его разработки 16
2.3 Техническое обоснование выбранного варианта изделия 17
3. ЭСКИЗНЫЙ ПРОЕКТ ИЗДЕЛИЯ 18
4. ТЕХНИЧЕСКИЙ ПРОЕКТ ИЗДЕЛИЯ 19
4.1 Разработка структуры изделия 19
4.2 Обоснование выбора (расчет) элементов изделия 19
5. РАЗРАБОТКА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ 22
5.1 Проработка комплектности конструкторских документов 22
ЗАКЛЮЧЕНИЕ 23
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 24

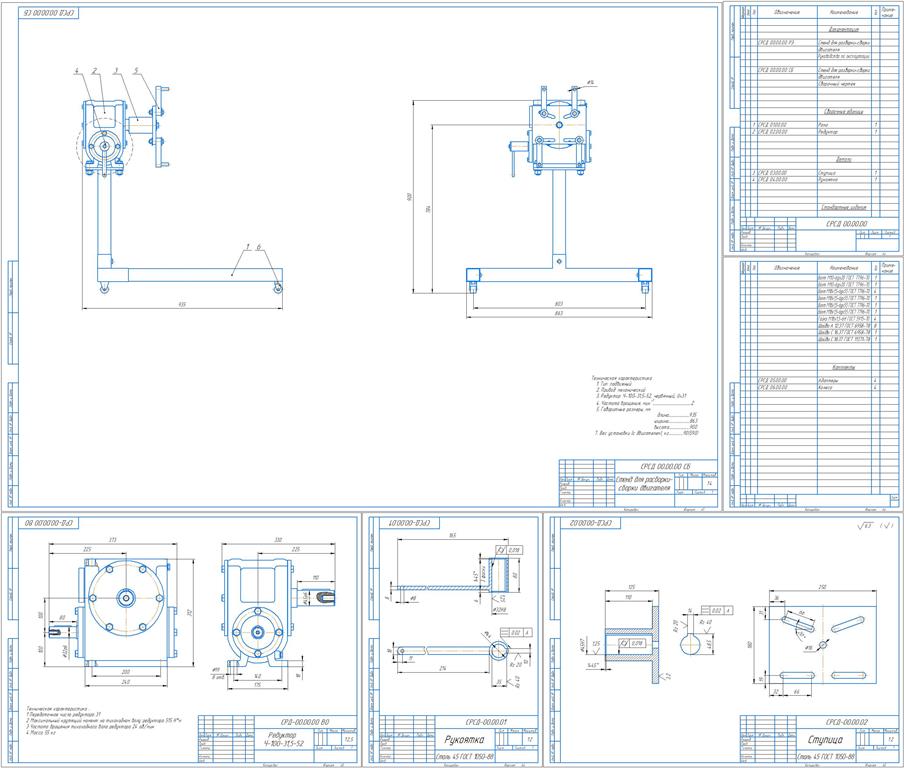

Состав: Стенд СРСД 00.00.00 (СБ), Деталировка (ступица, рукоятка), Спецификация, Редуктор Ч-100-31,5-52 (ВО) Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектирование стенда для разборки-сборки двигателя автомобиля

Ступица.cdw
Аннотация ПОПРАВИЛ.docx
Редуктор
руководство по эксплуатации.docx
Рукоятка.cdw
СРСД 00.00.00. 2часть.cdw
СРСД 00.00.00.cdw
Стенд для расборки
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.docx
