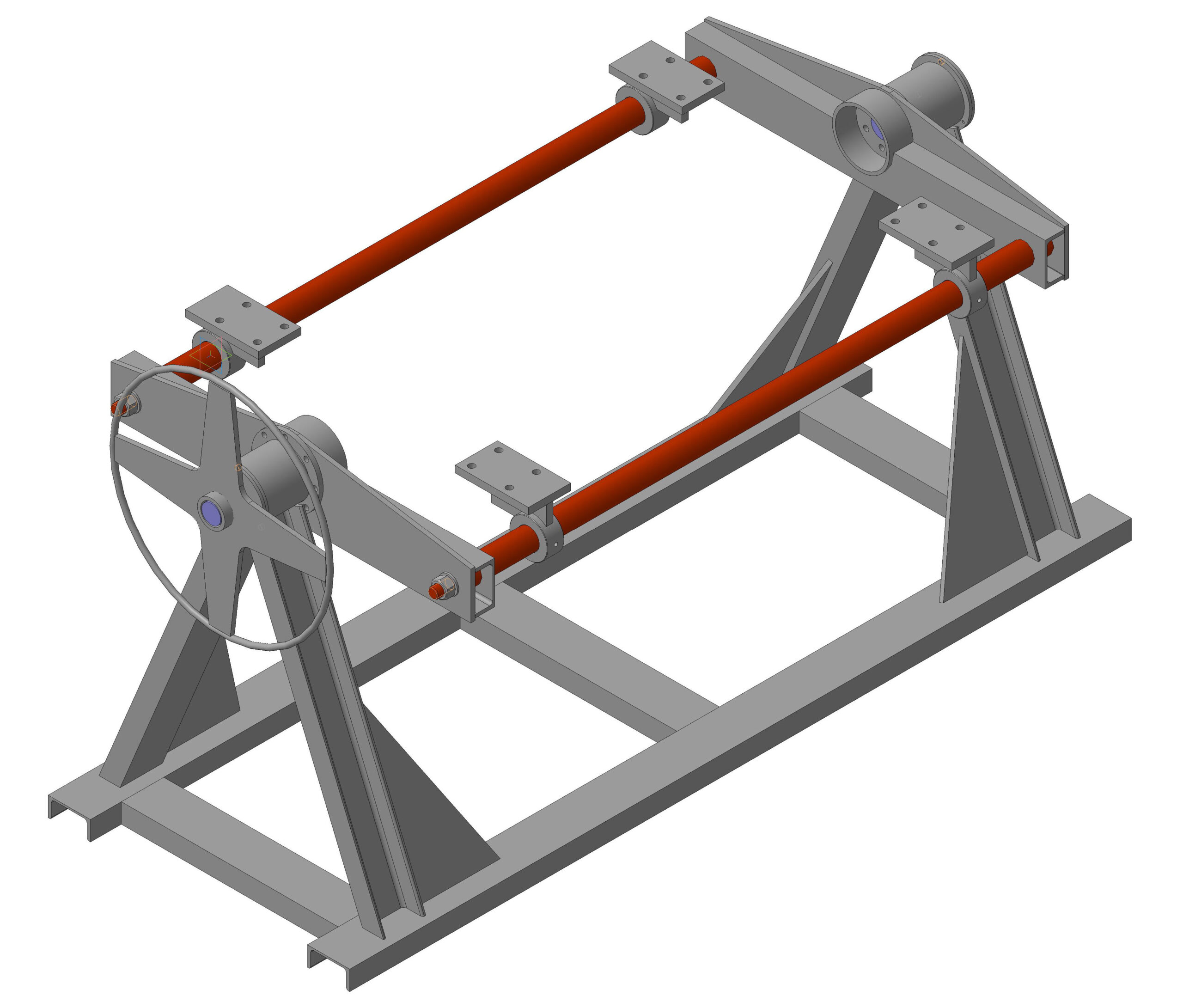

Стенд разрабатывался для ремонта дизельных двигателей Deutz, при изготовлении дополнительных промежуточных кронштейнов, возможна установка различных типоразмеров двигателей любых марок. Имеется возможность ручного поворота (кантовки) установленного на стенд двигателя, с фиксацией в 8 положениях. Длина установочных осей 1390мм, расстояние между ними 750мм, высота от основания до осей 735мм. Установочный вес двигателя до 500-650 кг в зависимости от исполнения опорных осей.
