Стенд для ремонта гидроцилиндров

Воронежский государственный аграрный университет им. К.Д.Глинки
Кафедра ремонт машин
Дипломный проект по дисциплине ремонт машин
На тему: Совершенствование организации ремонта сельскохозяйственной техники в ОАО «Дон»
Воронеж 2008

Дипломный проект на тему «Совершенствование организации ремонта сельскохозяйственной техники в ОАО «Дон», представлен в виде расчетно-пояснительной записки и графической части. Расчетно-пояснительная записка состоит из шести разделов: особенности организации ремонтно-сервисных производств, техническое оснащение хозяйств, конструкторская часть, технологическая часть, безопасность жизнедеятельность, экономика и технико-экономическая оценка проекта. Каждая часть проекта представлена на листах графической части дипломного проекта.
Графический материал дипломного проекта состоит из 7 листов формата А1: 1. План мастерской.
2. Маршрутно-операционная карта восстановления оси качения МТЗ. 3. Структурная схема разборки передней оси. 4,5,6. Чертежи приспособления. 7. Таблица технико-экономических
показателей.

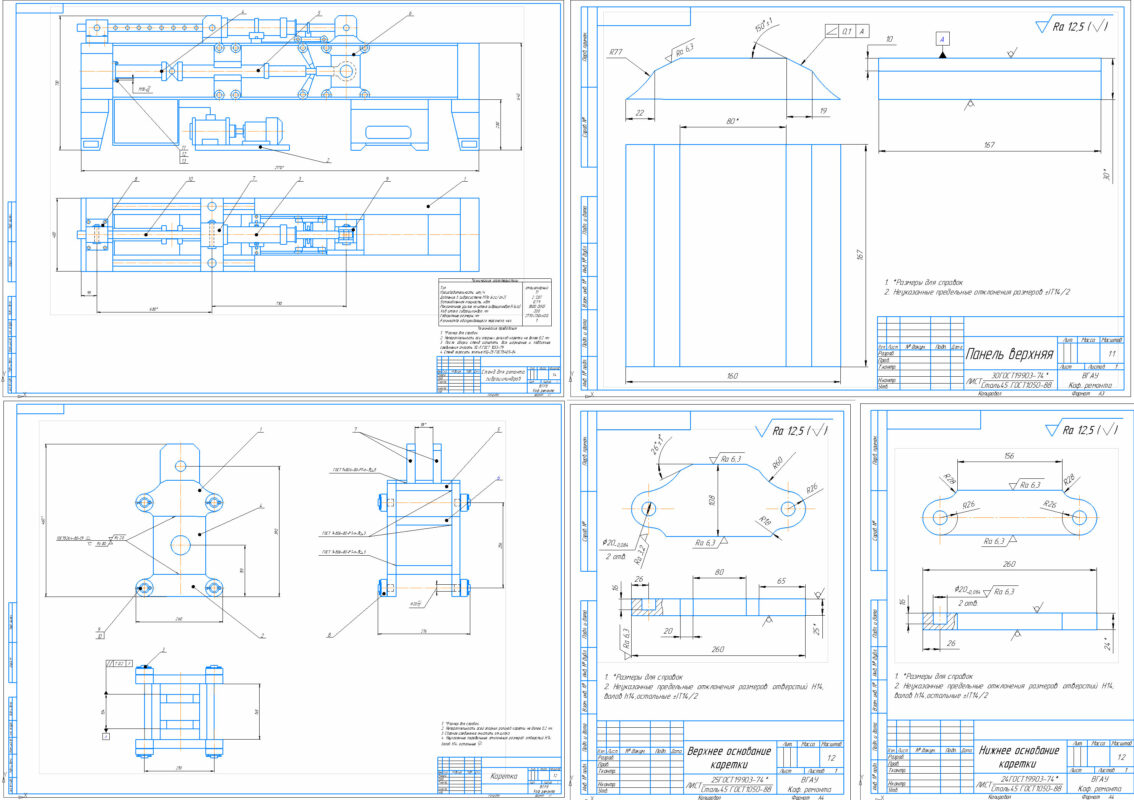

Состав: Чертежи 4 плаката ф. А1: Стенд для ремонта гидроцилиндров (ВО); Каретка (СБ); Деталировка (верхнее инижнее основание каретки, панель, проушина, ось ролика, призма, стойка, штанга) спецификация; план мастерской, схема производственного процесса; ПЗ Язык документа

Софт: КОМПАС-3D 8

Просмотр файлов
Чертежи\1.spw
Чертежи\2.spw
Чертежи\Деталировка\Верхнее основание каретки А4.cdw
Чертежи\Деталировка\Нижнее основание каретки А4.cdw
Чертежи\Деталировка\Ось А4.cdw
Чертежи\Деталировка\Панель боковая А4.cdw
Чертежи\Деталировка\Панель верхняя А3.cdw
Чертежи\Деталировка\Поперечная панель А4.cdw
Чертежи\Деталировка\Проушина А4.cdw
Чертежи\Деталировка
Чертежи\Деталировка
Чертежи\Деталировка
Чертежи\Деталировка
Чертежи\Деталировка
Чертежи\Деталировка
Чертежи\ОВ А1.cdw
Чертежи\Сб А1.cdw
Аннотация.doc
задание подипломному проек.doc
Записка.doc
Содержание.doc
Тит.doc
Чертежи\Деталировка
Чертежи\Деталировка2
Чертежи
