Стенд для разборки трансмисси

1
4
296
5
0
200

Тамбовская государственная сельскохозяйственная академия
Кафедра "Тракторы и автомобили"
Дипломный проект
Тема: Реконструкция ремонтной мастерской с разработкой стенда для разборки трансмиссии трактора
Тамбов 2015

Данный дипломный проект содержит основные расчеты по анализу хозяйственной деятельности предприятия, обоснование необходимости реконструкции ремонтной мастерской , проектированию и реконструкции данной мастерской в СПК «Рассвет» Тамбовской области.
Также проект включает в себя модернизацию стенда для разборки трансмиссии.
Пояснительная записка состоит из 6 основных разделов, в ней представлены данные годовых отчетов, по ним производились расчеты, которые подлежали сравнению и анализу с соответствующими типовыми проектами.

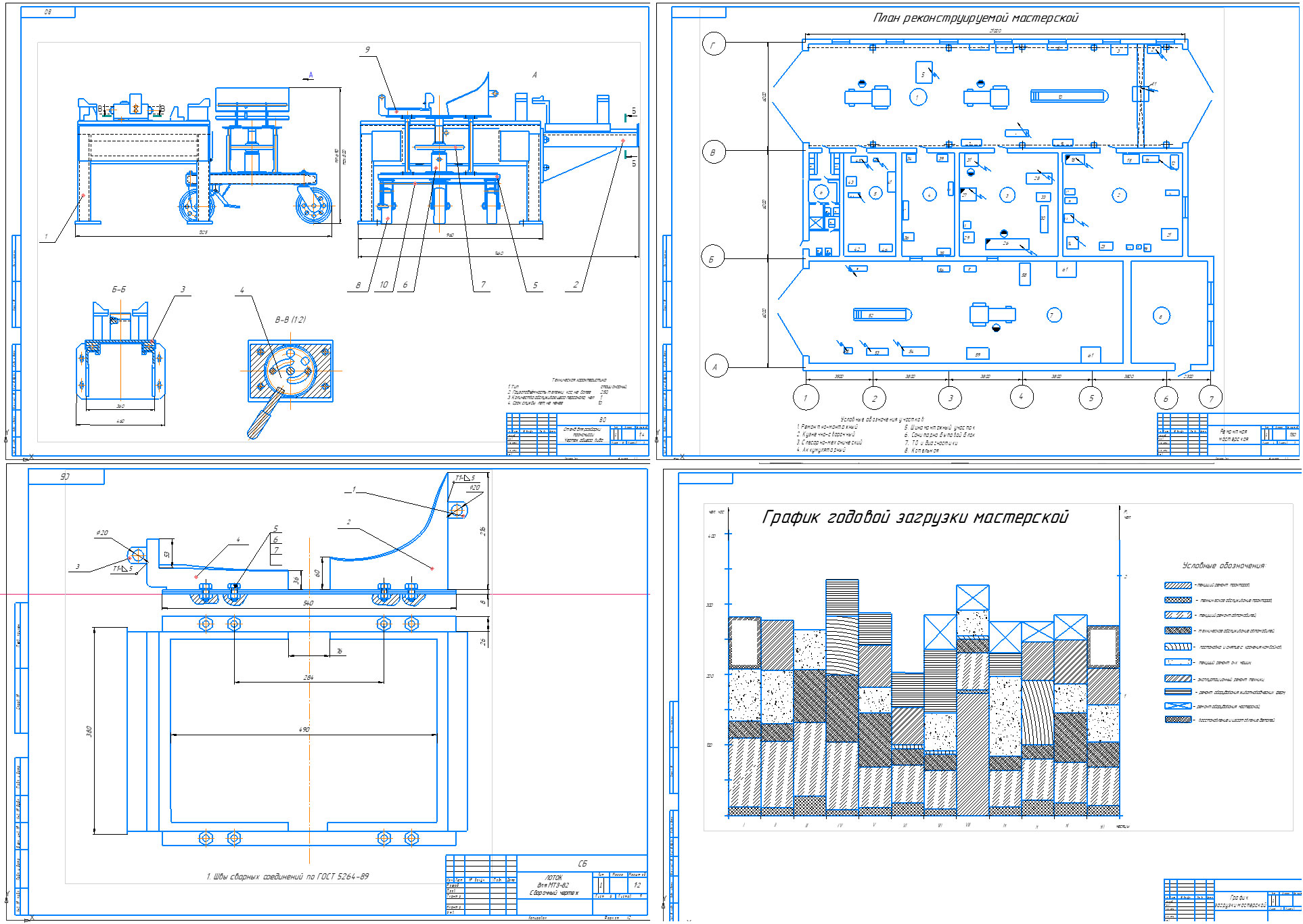

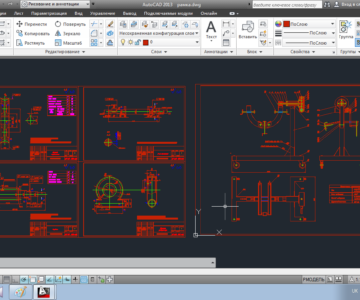

Графическая часть представленная на 9 листах формата А1, куда вошли: анализ хозяйственной деятельности, план мастерской после реконструкции, график загрузки мастерской, патентный поиск, общий вид конструкторской разработки, сборочный чертеж, деталирование, технико-экономические показатели проекта.

В данном разделе представлен проект модернизации стенда для ремонта трансмиссии. Трансмиссия трактора передает и изменяет усилие вращения от двигателя к ведущим колесам. Она в себя включает сцепление, коробку передач, дифференциал и полуоси. Последние два элемента трансмиссии конструктивно расположены в картере заднего моста и составляют единый агрегат.
Учитывая недостатки существующих способов ремонта трансмиссии, предлагается ремонтировать трансмиссию с полным снятием с трактора и разборкой на узлы на стенде, что позволит существенно снизить затраты времени и уменьшить травматизм.

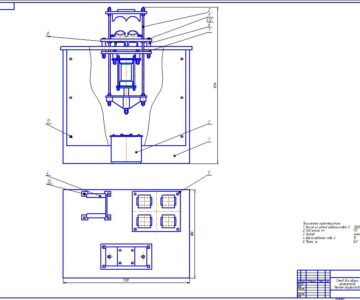

Стенд, предназначенный для разборки трансмиссии тракторов Т-40А, МТЗ-82, со¬стоит из двух основных частей - подставки и тележки.

Содержание
ВВЕДЕНИЕ 6
1 АНАЛИЗ ПРОИЗВОДСТВЕННО-ФИНАНСОВОЙ ДЕЯТЕЛЬНОСТИ 7
1.1 Организационно-экономические условия СПК«Рассвет» 7
1.2 Обеспеченность основными фондами и эффективность их
использования 12
1.3 Основные экономические показатели 14
1.4 Технико-экономическое обоснование темы дипломного проекта 16
1.5 Обоснование необходимости реконструкции ремонтной мастерской 22
2 ПРОЕКТИРОВАНИЕ РЕМОНТНО-ОБСЛУЖИВАЮЩЕЙ БАЗЫ СПК «РАССВЕТ» 25
2.1 Определение годовой программы по техническому обслуживанию и ремонту в реконструированной РМ 25
2.2 Расчет трудоёмкостей, составление графиков проведения ремонтно-обслуживающих работ 29
2.3 Составление годового план графика работ в мастерской 30
2.4 Определение состава участков мастерской 33
2.5 Определение режима работы и фондов времени 34
2.6 Расчёт числа производственных рабочих и персонала мастерской 34
2.7 Определение трудоёмкости работ по участкам 36
2.8 Расчёт и подбор оборудования 37
2.9 Компоновка и планировка участков мастерской 44
3 КОНСТРУКТОРСКАЯ ЧАСТЬ 46
3.1 Патентные исследования 46
3.2 Обоснование выбора темы конструкторской разработки 48
3.3 Устройство и работа стенда 49
3.4 Прочностной расчёт конструкции стенда 52
4 ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ 56
5 ОХРАНА ТРУДА 64
6 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА 70
ВЫВОДЫ И ПРЕДЛОЖЕНИЯ 81
Список литературы 83
Приложениея


Сообщить о проблеме
Дата
28.06.2022
Язык
Русский
Состав
АХД, План мастерской после реконструкции (С1), График загрузки мастерской (ГЗ), Патентный поиск (ПП), Стенд для разборки трансмисси (ОВ), Лотки, деталирование, технико-экономические показатели проекта, ПЗ
