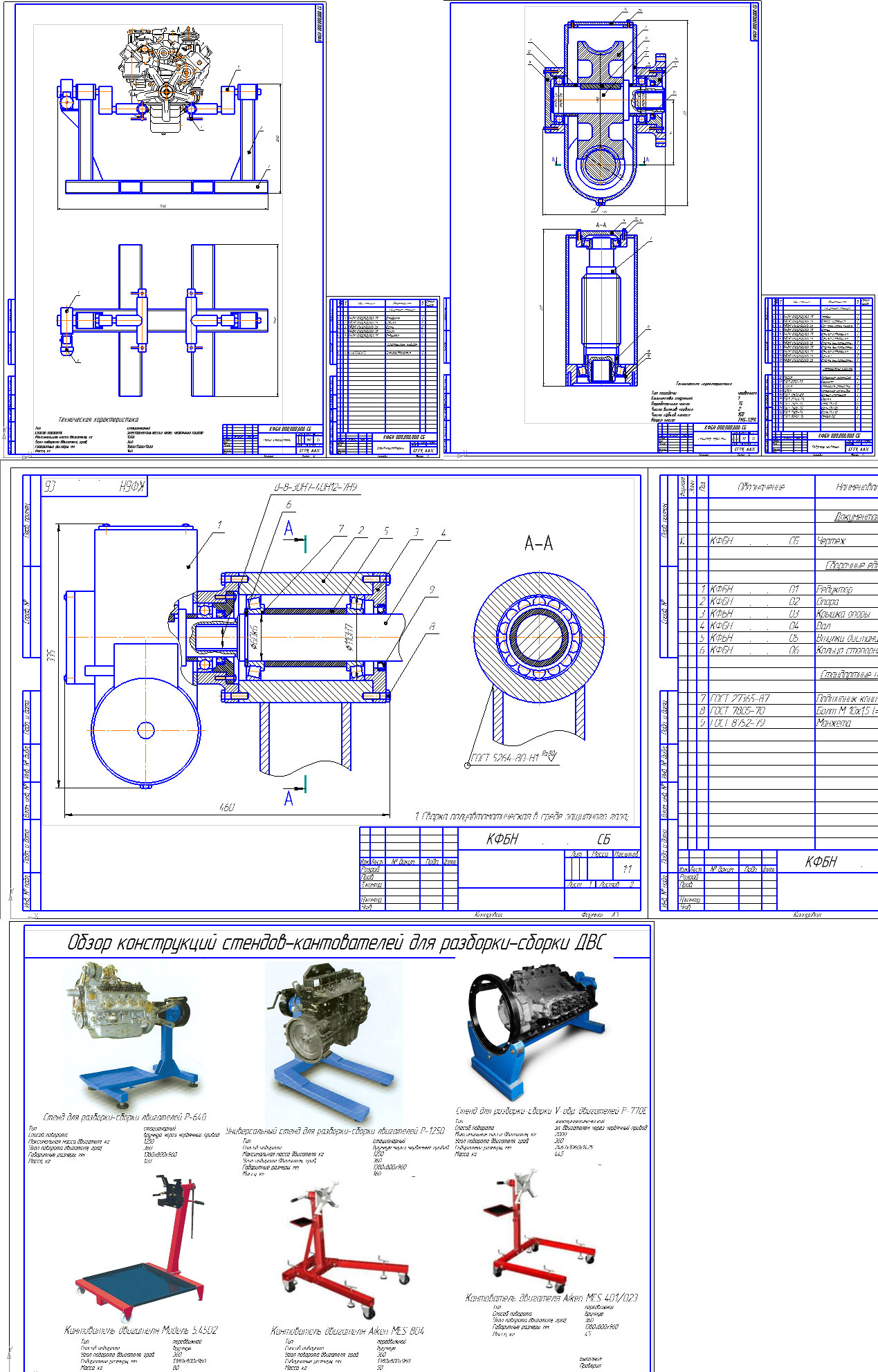

Стенд- кантователь предназначен для облегчения физического труда при разборке- сборке двигателей. Конструкция данного стенда позволяет вращать двигатель в перпендикулярной коленвалу плоскости на 360 градусов с фиксацией в любом положении. Это даёт лёгкий доступ к любым узлам двигателя.
Техническая характеристика
Тип - стационарный
Способ поворота - электромеханический через червячный привод
Максимальная масса двигателя, кг - 1250
Угол поворота двигателя, град. - 360
Габаритные размеры, мм - 1500х1300х1000
Масса, кг - 160
Иван
Владимир
Павел
конструкторская часть здесь есть?
1. Расчёт стенда-кантователя 7
1.1 Расчёт привода стенда-кантователя 7
1.1.1 Расчёт мощностных и скоростных характеристик привода 7
1.1.2 Расчёт червячной передачи 8
1.1.3 Расчёт валов 12
1.1.4 Выбор подшипников 13
1.2 Расчёт опор стенда-кантователя на устойчивость 15
