Техническое обеспечение кошения трав в СПК «Городея» Несвижского района с модернизацией переднего навесного устройства трактора «БЕЛАРУС 422»

«Белорусский государственный аграрный технический университет»
Кафедра «Тракторы и автомобили»
Дипломный проект на тему: "Техническое обеспечение кошения трав в СПК «Городея» Несвижского района с модернизацией переднего навесного устройства трактора «БЕЛАРУС-422»
Минск,2016

В выполненном дипломном проекте:
- приведена производственно-экономическая характеристика СПК «Городея» Несвижского района;
- обоснована необходимость доработки механизма передней навески трактора «Беларус 422»;
- проанализированы конструкции передних навесных устройств трак-торов отечественного и зарубежного производства;
- на основе анализа патентных документов предложена конструкция переднего навесного устройства увеличенной грузоподъёмности с нижними тягами телескопического вида и автоматическими захватами типа «Вальтершайд»;
- проведены конструкторские расчеты основных деталей механизма навески и его привода;
- подтверждена эффективность совершенствования переднего навесного устройства расчетом операционно-технологической карты на кошение трав и технико-экономических показателей.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. ПРОИЗВОДСТВЕННО-ЭКОНОМИЧЕСКАЯ ХАРАКТЕРИСТИКА ПРЕДПРИЯТИЯ
1.1 Общие сведения о предприятии
1.2 Природно-климатические условия
1.3 Краткая характеристика растениеводства
1.4 Краткая характеристика животноводства
1.5 Состав машинно-тракторного парка
1.6 Ремонтно-обслуживающая база
1.7 Технология заготовки трав на сено и система машин
2. ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА
2.1 Обоснование доработки механизма передней навески трактора "Беларус" мощностью 30..40 л.с.
2.2 Требования стандартов навесных устройств
2.3 Конструкции передних (фронтальных) навесных устройств с/х тракторов
2.4 Переднее навесное устройство устанавливаемое на тракторах «Беларус» малой мощности 30…60 л.с.
3. ПАТЕНТНЫЙ АНАЛИЗ КОНСТРУКЦИЙ ПЕРЕДНЕГО НАВЕСНОГО УСТРОЙСТВА
3.1 Краткие сведения по найденным патентным материалам
3.2 Работа и принцип действия модернизированного переднего навесного устройства трактора «Беларус 422»
4. КОНСТРУКТОРСКИЙ РАСЧЕТ ОСНОВНЫХ ЭЛЕМЕНТОВ ПЕРЕДНЕГО НАВЕСНОГО УСТРОЙСТВА
4.1 Расчет усилий в элементах механизма навески
4.2 Расчет винта раскоса
4.3 Расчет центральной (верхней) тяги
4.4 Расчет поворотного вала
4.5 Расчет сварного соединения нижней тяги
4.6 Расчет гидравлического цилиндра механизма навески
5. РАЗРАБОТКА ОПЕРАЦИОННО-ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА КОШЕНИЕ ТРАВ АГРЕГАТОМ «БЕЛАРУС 422»+ ZIEGLER FTL 252
6. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПРОЕКТА
6.1 Сущность разработки
6.2 Расчет годового объема работ
6.3 Расчет трудозатрат и роста производительности труда
6.4 Материалоемкость процесса
6.5 Энергоемкость процесса
6.6 Расход топлива
6.7 Капиталоемкость процесса
6.8 Расчет эксплуатационных затрат и их экономии
6.9 Годовая экономия эксплуатационных затрат
6.10 Расчет эффективности капитальных вложений (инвестиций) в приобретении сельскохозяйственной техники
7. ОХРАНА ТРУДА
7.1 Анализ состояния охраны труда в СПК «Городея»
7.2 Разработка мер безопасности при эксплуатации трактора «Беларус 422»
7.3 Обеспечение пожарной безопасности в СПК «Городея»
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ

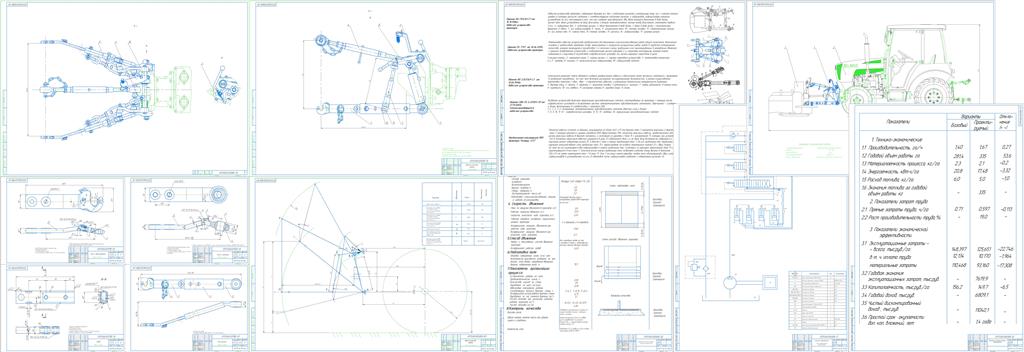

Состав: Общий вид агрегата «Беларус 422»+ZIEGLER FTL 252 (ВО), Патентный поиск (Д1), Навесное устройство (СБ), Кинематическая схема навесного устройства (КЗ), Гидравлическая схема привода навесного устройства (СГ), Деталировка (тяга с автозахватом, тяга с шарниром, труба, тяга нижняя), Операционно-технологическая карта на кошение трав (Д2), Технико-экономические показатели проекта (ТБ), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15 Sp2
