Техническое обеспечение технологии возделывания и уборки сахарной свеклы в ГП «ЭБ Свекловичная» Несвижского района с модернизацией подборщика-погрузчика корнеплодов ППК-6

Белорусская государственная сельскохозяйственная академия
Кафедра технологии и организации механизированных работ в растениеводстве
Дипломный проект
На тему: Техническое обеспечение технологии возделывания и уборки сахарной свеклы в ГП «ЭБ Свекловичная» Несвижского района с модернизацией подборщика-погрузчика корнеплодов ППК-6
Горки 2014

Исходные данные: технологическая карта возделывания и уборки сахарной свеклы, подборщик корне клубнеплодов ППК-6.
Цель проекта: Техническое обеспечение технологии возделывания и уборки сахарной свеклы в ГП «ЭБ Свекловичная» Несвижского района с модернизацией подборщика-погрузчика корнеплодов ППК-6.
В первом разделе дипломного проекта представлен анализ хозяйственной деятельности ГП «Э/Б Свекловичная» состава и использования машинно - тракторного парка.
Во втором разделе дан анализ биологических особенностей и народнохозяйственного значения сахарной свеклы, применяемой в ГП «Э/Б Свекловичная» технологии ее возделывания и современных технологий, применяемых в стране и за рубежом.
В третьем разделе обоснованы мероприятия по возделыванию сахарной свеклы по перспективной технологии, разработана технологическая карта и приведен сравнительный анализ предлагаемой и существующей в хозяйстве технологии. Определена эффективность применения предлагаемой технологии и технического оснащения при возделывании сахарной свеклы. Выполнены расчеты по операционно-технологической карте подбору сахарной свеклы из волков.
В четвертом разделе произведена модернизация подборщика-погрузчика корнеплодов ППК-6 и приведено обоснование необходимости модернизации.
В соответствии с заданием уделено внимание вопросам по охране труда и энергосбережению.
В седьмом разделе дипломного проекта представлено экономическое обоснование дипломного проекта.
Сделано заключение и приведен список используемой литературы.

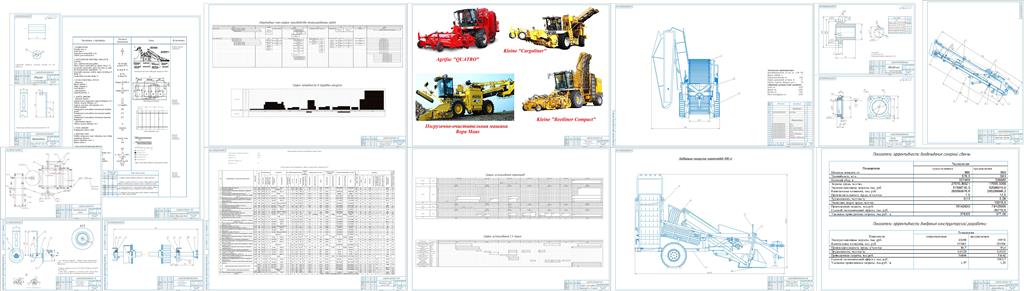

Графическая часть содержит: 1. Технико-экономическая характеристика хозяйства; 2. Технологическая карта возделывания и уборки сахарной свеклы; 3. График загрузки; 4. Оперативный план-график; 5. Операционно-технологическая карта; 6. Обзор конструкций подборщиков; 7. Общий вид; 8. Сборочные чертежи; 9. Кинематическая схема и деталировка; 10. Технико-экономические показатели проекта.

СОДЕРЖАНИЕ
Введение 8
1 Краткая характеристика ГП «ЭБ Свекловичная» и анализ хозяйственной деятельности 10
1.1 Общие сведения и местоположение хозяйства 10
1.2 Природно-климатические условия 13
1.3 Анализ производства продукции растениеводства 15
1.4 Анализ производства продукции животноводства 19
1.5 Показатели технической оснащённости предприятия и уровня механизации работ 20
1.6 Состав и показатели использования тракторного парка 21
1.7 Обеспеченность предприятия сельскохозяйственными машинами и анализ использования комбайнов 23
1.8 Показатели состава и использования автомобилей в хозяйстве 25
2 Основы получения высоких урожаев сахарной свеклы 28
2.1 Народно-хозяйственное значение сахарной свёклы 28
2.2 Биологические особенности культуры 30
2.3 Основы передовой агротехники производства сахарной свёклы 34
3 Разработка технологии возделывания сахарной свеклы в ГП «ЭБ Свекловичная» 42
3.1 Анализ существующей технологии возделывания сахарной свёклы 42
3.2 Прогнозирование урожайности сахарной свёклы 45
3.3 Обоснование комплекса агротехнических, технологических и организационных мероприятий по возделыванию сахарной свеклы на предприятии по перспективной технологии 47
3.4 Разработка технологической карты возделывания сахарной свеклы в ГП «ЭБ Свекловичная» по перспективной технологии 47
3.5 Разработка операционно-технологической карты на подбор свеклы из валка 51
4 Конструкторская разработка 63
4.1 Обоснование конструкторской разработки 63
4.2 Обзор и сравнительная оценка известных конструкций 65
4.3 Конструкторские расчеты 68
4.3.1 Кинематический и силовой расчет привода 68
4.3.2 Расчет вала переднего подбирающего транспортера 68
4.3.3 Расчет цепной звездочки 69
4.3.4 Расчет эллиптического ролика 70
4.3.5 Расчёт болтового соединения 72
5 Охрана труда 74
5.1 Анализ состояния охраны труда в ГП «Э/Б Свекловичная» 75
5.2 Мероприятия по улучшению условий и безопасности труда в ГП «Э/Б Свекловичная» 77
5.3 Определение опасных зон при работе с машиной для подборки и погрузки корнеплодов сахарной свеклы ППК - 6 78
5.4 Разработка инструкции по охране труда при уборке корне клубнеплодов 80
6. Энергосбережение 81
6.1 Общие сведения 81
6.2 Мероприятия по энергосбережению при уборки сахарной свеклы в ГП «Э/Б Свекловичная» 82
6.3 Анализ состояния энергосбережения в ГП «Э/Б Свекловичная» 83
6.3.1 Энергетический баланс предприятия 83
6.3.2 Мероприятия по энергосбережению 85
6.4 Расчет показателей эффективности применение технологии возделывания сахарной свеклы 86
6.4.1 Расчет показателей эффективности технологических карт 86
6.4.2 Расчет показателей эффективности модернизации 86
7 Технико-экономическое обоснование проекта 88
7.1 Экономическое обоснование эффективности внедрения проектируемого способа механизации производства сахарной свеклы 88
7.2 Экономическое обоснование эффективности внедрения конструкторской разработки 93
Заключение 97
Список использованных источников 98
Приложение А - Существующая технологическая карта по возделыванию и уборки сахарной свеклы 100
Приложение Б – Инструкция по охране труда при работе с подборщиком-погрузчиком корнеплодов ППК-6 101

Состав: Подборщик корнеклубнеплодов ППК-6 (ВО), Блок транспортеров (СБ), Приводной вал (СБ), Натяжной ролик (СБ), Деталировка (Корпус подшипника, звездочка, кронштейн, втулка, кинематическая схема привода (к)), Анализ хозяйственной деятельности (Д1), Технологическая карта возделывания сахарной свеклы (ТБ1), График использования тракторов и с/х машин (Д2), Оперативный план-график и график потребности в трудовых ресурсах (Д3), Операционно-технологическая карта на подбор свеклы из валка (ТБ2), Технико-экономические показатели проекта (ТБ3), Спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 16 SP1
