Повышение качества уборки сахарной свеклы, модернизацией самоходного комбайна РКС-6 разработкой очистителя корнеплодов

Пермский государственный аграрно-технологический университет;
Процессов и машин в агробизнесе;
Механизация сельского хозяйства;
Курсовой проект на тему: Повышение качества уборки сахарной свеклы, модернизацией самоходного комбайна РКС-6 разработкой очистителя корнеплодов;
2023

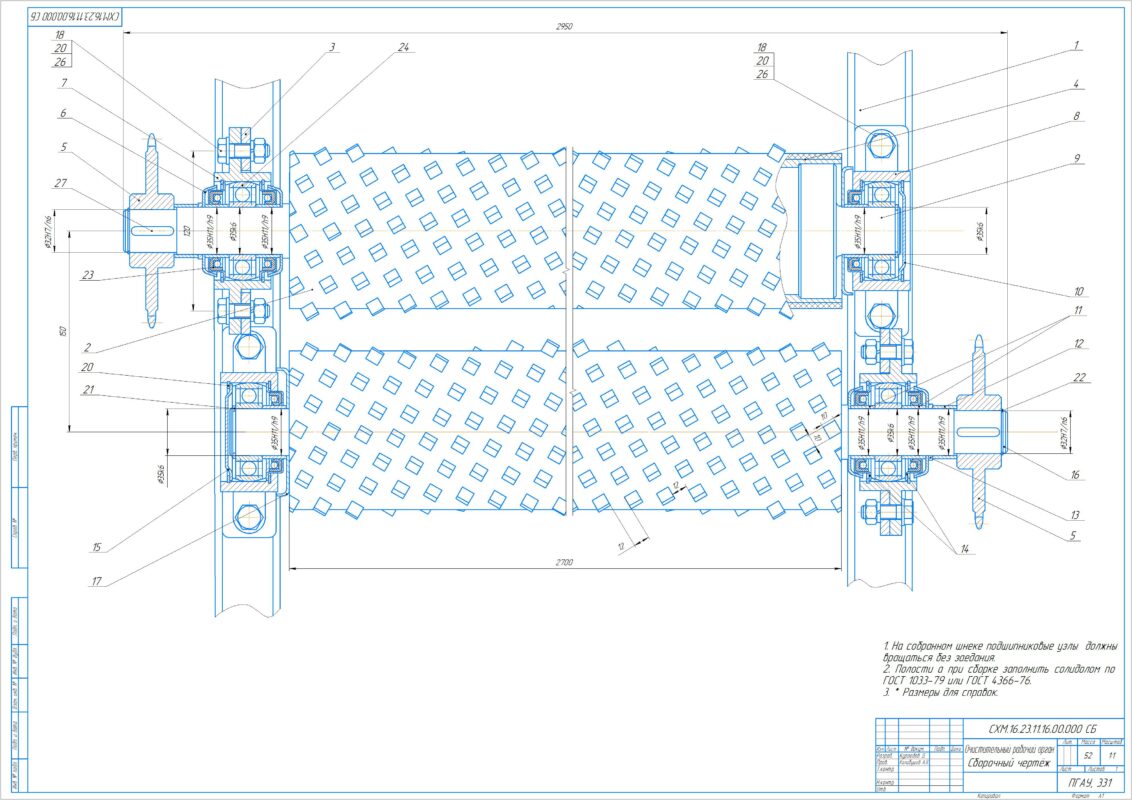

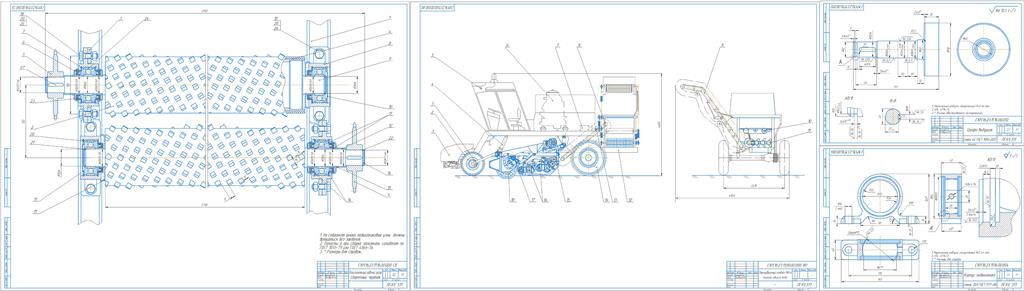

На модернизируемой машине устанавливается шнековый очиститель, представляющий собой пару шнековых валов. Шнековые валы вращаются во встречном направлении. Принцип действия следующий. Корнеплод, попадающий в русло, образованное трубой и шнеком интенсивно очищается от растительных остатков, за счет чего от него отделяются растительные остатки и другие связанные примеси. Навивка служит для перемещения корнеплодов вдоль русла. Шнековый вал состоит из трубы, по обе стороны к которой приварены цапфы. Цапфы имеют посадочные места под подшипники и шпоночный паз для установки приводной звездочки.
Вал шнекового очистителя вращается в подшипниковых опорах. Подшипниковые опоры валов состоят из самоустанавливающегося подшипника подшипник 207 тип 1.8 ГОСТ 8882-75, который размещен в корпусах. Для герметизации подшипников качения применяются торцевые крышки. Осевая фиксация подшипников обеспечивается распорными втулками. Корпуса подшипников изготовлены неразъемными из сталь 35л ГОСТ 977-88 методом литья. Место посадки подшипника обрабатывают Черновым и чистовым растачиванием, после чего его шлифуют до получения чистоты поверхности по Ra – 1,6. В корпусе предусмотрены канавки для установки манжетов. Торцы корпуса обрабатывают Черновым и чистовым точением, шероховатость поверхности Ra-3,2. Корпус подшипника крепиться к раме фланца с помощью болтов М12-6дх60. 58. 019 ГОСТ 7798-70
Для предотвращения вытекания смазки из подшипникового узла и попадания грязи предусмотрена установка манжетов.
Подшипники на валу установлены с посадкой k6, а в корпусах – с посадкой Н7.
Все вращающиеся детали защищены от попадания посторонних предметов. Чтобы предотвратить самопроизвольное выкручивание резьбовых соединений они комплектованы пружинными шайбами.
Согласно предложенной разработке на трубы шнекового очистителя наносятся рифленый резиновый слой с высотой рифлей 5-10 мм. Во-первых, это уменьшит травмирование корнеплодов металлической поверхностью, во-вторых рифли будут способствовать более интенсивной, но и более ласковой, чистке. Отсутствие витков навивки позволит приблизить трубы друг к другу, что позволит уменьшить их диаметры.

Введение 2
1. Современное состояние механизации уборки сахарной свеклы 3
1.1 Технология возделывания сахарной свеклы 3
1.2 Обзор свеклоуборочных комбайнов 7
1.3 Обзор конструкций очистных рабочих органов корнеуборочных
машин 15
2. Конструкторская разработка 22
2.1 Агротехнические требования к машинам для уборки сахарной свеклы 22
2.2 Описание предлагаемой модернизации свеклоуборочного комбайна РКС-6 23
2.3 Кинематические и прочностные расчёты модернизируемого свеклоуборочного комбайна РКС-6 29
3. Настройка, регулировка и техника безопасности при эксплуатации свеклоуборочного комбайна РКС-6 34
Заключение 37
Содержание 38
Список литературы 39
