Курсовой проект на тему: Повышение качества уборки корнеплодов сахарной свеклы, модернизацией самоходного свеклоуборочного комбайна КС-6Б с разработкой устройства для выкапывания корнеплодов;
2023

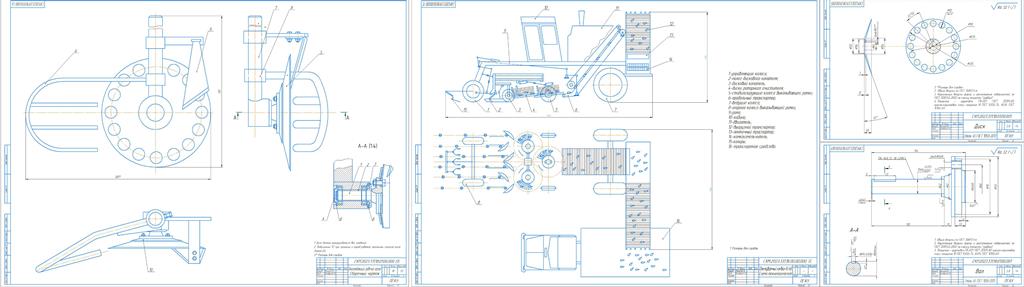

Устройство для выкапывания корнеплодов сахарной свеклы включает установленный в вертикальной плоскости и под углом к продольной оси движения машины выкапывающий сферический диск, который выполнен с отверстиями по окружности, что в свою очередь улучшает доочистку корнеплодов сахарной свеклы от ботвы и предотвращает забивание рабочего органа Диск свободно посажен на своей оси вращения. Над сферическим диском перпендикулярно направлению рабочей скорости движения машины расположен прутковый копач . Сферический диск и прутковый копач закреплены на одной оси . Диск закреплён относительно вала под острым углом. На прутковом копаче закреплены эластичные резиновые плоские доочистные элементы, которые образуют лопасти битера. Ось , на которой закреплены сферический диск и копач, образует с плоскостью, проходящей через лезвие сферического диска, равный 〖90〗.Дополнительно над верхней частью выкапывающих сферических дисков 1 установлено очистительное устройство 2 с резиновыми очистными элементами . Кроме того, во внутренней зоне сферического диска 1 установленный прутковый копач служит корненапрямником, который предназначен для отвода выбитых корнеплодов в зону действия выкапывающего диска.
Таким образом, за счет установки корненапрямника значительно уменьшаются повреждения корнеплодов или их потери, а применение дооочисного устройства улучшает процесс уборки корнеплодов – одновременно происходит выкапывание и доочистки остатков ботвы на головках корнеплодов.
Технологический процесс работы выкапывающего рабочего органа следующий. При вращении рабочего органа эластичные плоские элементы, за счет установки доочистного устройства повернутого относительно оси, взаимодействуют с головками корнеплодов и очищают их от остатков ботвы.
Одновременно с очистки головок корнеплодов от остатков ботвы они выкапываются сферическим диском и с помощью бичей, которые образуют лопасти битера, подаются на последующие рабочие органы корнеуборочной машины.
Введение 2
1. Современное состояние механизации уборки сахарной свеклы 3
1.1 Способы уборки сахарной свеклы 3

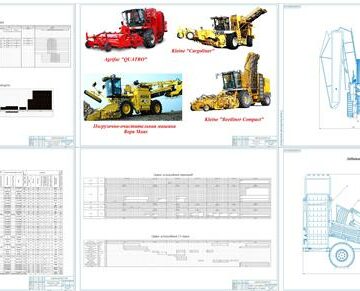

1.2 Обзор средств для уборки сахарной свеклы 4
1.3 Патентный обзор и обоснование выбора прототипа 12
2. Конструкторская разработка 18
2.1 Агротехнические требования к машинам для уборки сахарной свеклы 18

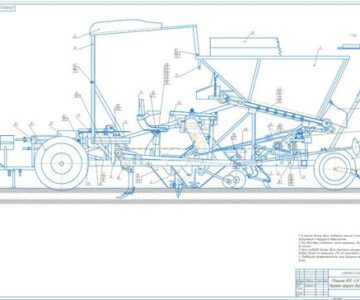

2.2 Описание модернизации свеклоуборочной машины КС-6Б 19
2.3 Расчет конструктивно-кинематических параметров сферического диска выкапывающего рабочего органа 21
3.Настройка, регулировка и техника безопасности при работе свеклоуборочной машины КС-6Б 25
3.1 Регулировки свеклоуборочной машины КС-6Б 25
3.2 Настройки свеклоуборочной машины КС-6Б 26
3.2 Техника безопасности при эксплуатации свеклоуборочной
машины КС-6Б 26
Заключение 29
Содержание 29
Список литературы 30
